1.44inch SPI Module ST7735S SKU:MSP1443

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

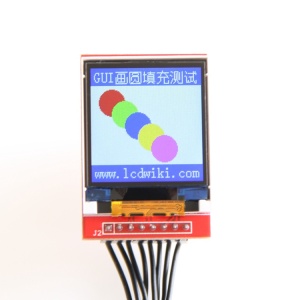

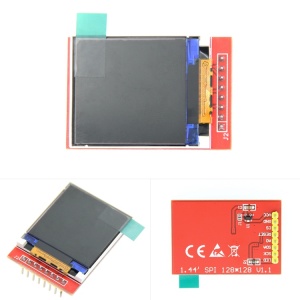

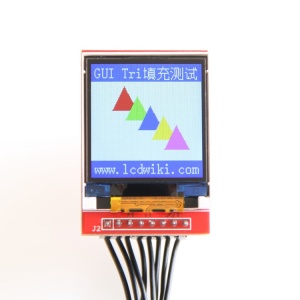

产品图片


产品介绍

  • 1.44寸彩屏,支持16BIT RGB 65K色显示,显示色彩丰富
  • 128X128分辨率,显示清晰
  • 采用SPI串行总线,只需几个IO即可点亮显示
  • 带SD卡槽方便扩展实验
  • 提供丰富的示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MSP1443
尺寸 1.44(inch)
类型 TFT
驱动芯片 ST7735S
分辨率 128*128 (Pixel)
模块接口 4-wire SPI interface
有效显示区域(AA区) 26.2x27.2(mm)
模块PCB底板尺寸 29.7x43.36(mm)
工作温度 -20℃~60℃
存储温度 -30℃~70℃
VCC电源电压 3.3V~5V
逻辑IO口电压 3.3V(TTL)
功耗 待定
重量(含包装) 12 (g)

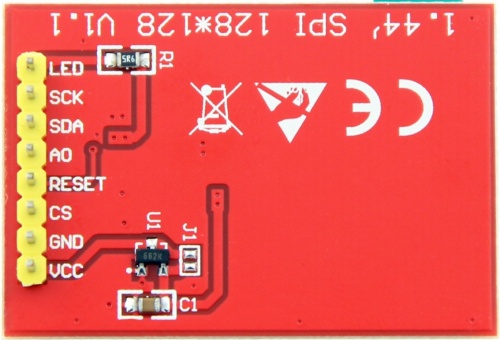

接口定义


序号 引脚标号 说明
1 VCC 5V/3.3V电源输入
2 GND 接地
3 CS 液晶屏片选信号,低电平使能
4 RESET 液晶屏复位信号,低电平复位
5 A0 液晶屏寄存器/数据选择信号,高电平:寄存器,低电平:数据
6 SDA SPI总线写数据信号
7 SCK SPI总线时钟信号
8 LED 背光控制,高电平点亮,如无需控制则接3.3V常亮

产品文档

程序下载

参考资料

应用实例

  • 与ArduinoD1 Mini连接应用示例:

【Application】1.44inch SPI Module MSP1443 with D1 mini
