【Application】1.44inch SPI Module MSP1443 with D1 mini

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

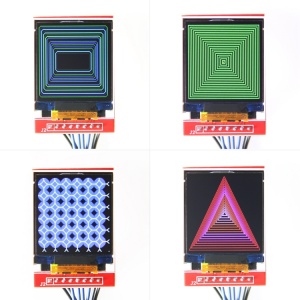

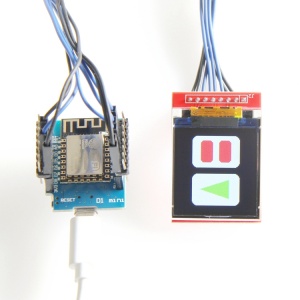

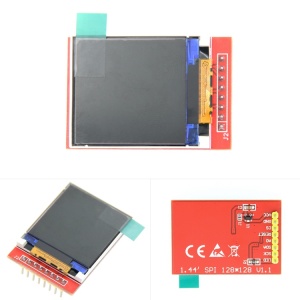

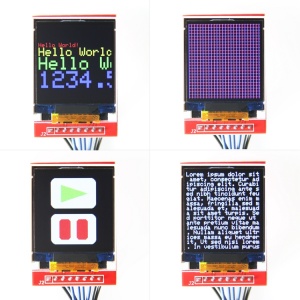

产品图片

MSP1443-0003.jpg MSP1443-0005.jpg MSP1443-004.jpg MSP1443-005.jpg

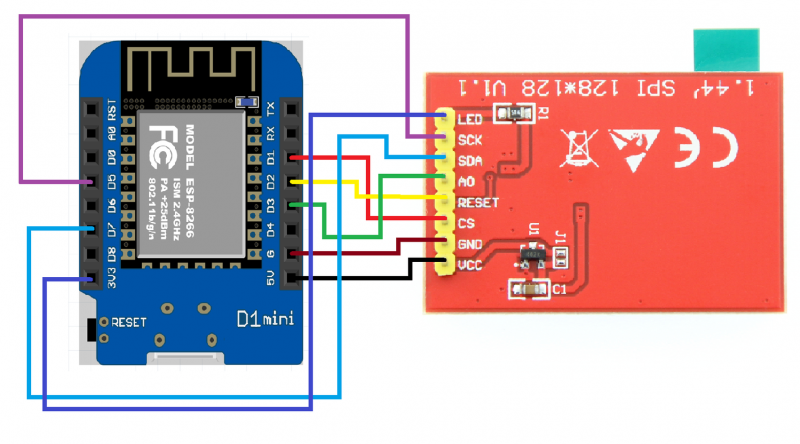

接线说明


标号 PIN D1 mini开发板对应的接线引脚 引脚说明
1 LED 3.3V LCD 背光控制信号,接3.3V
2 SCK D5 LCD SPI总线时钟引脚
3 SDA D7 LCD SPI总线写数据引脚
4 A0 D3 LCD寄存器/数据选择控制引脚
5 RESET D2 LCD复位控制引脚
6 CS D1 LCD片选控制引脚
7 GND G 电源地
8 VCC 5V 电源正

产品文档

程序下载

使用说明
