产品图片

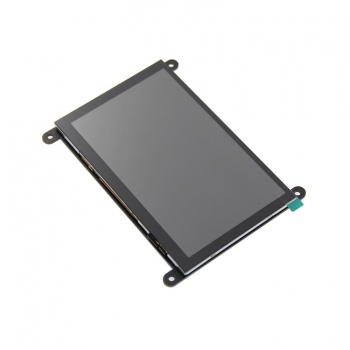

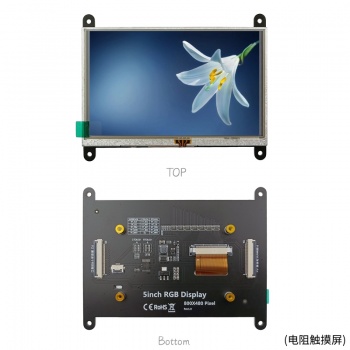

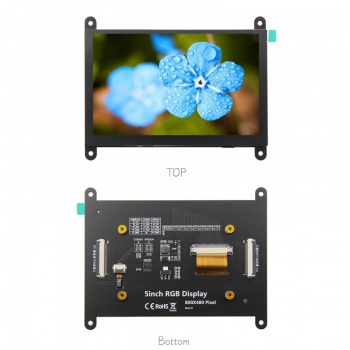

5-RGB-3.jpg 5-RGB-2pin.jpg 5-RGB-连接-1.jpg 5-RGB-2pin-电阻-2.jpg

产品介绍

  • 5.0寸高清彩屏,最高支持24BIT RGB 16.7M色显示,显示色彩非常丰富
  • 支持800x480分辨率,显示效果非常清晰
  • 支持24位RGB并行总线传输,传输速度快
  • 兼容正点原子开发板和野火开发板RGB接口连接
  • 支持电容触摸屏和电阻触摸屏切换,电容触摸屏最大支持5点触摸
  • 提供丰富的STM32平台示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB888 16.7M(兼容RGB565 65K)彩色
SKU MRG5101(无触摸)、MRG5111(带触摸)
尺寸 5.0(inch)
类型 TFT
驱动芯片
分辨率 800x480(Pixel)
模块接口 24位RGB并口
触摸屏类型 电容触摸屏或电阻触摸屏
触摸屏IC FT5426(电容触摸)、XPT2046(电阻触摸)
有效显示区域(AA区) 108.00x64.80(mm)
模块PCB底板尺寸 121.11x95.24(mm)
工作温度 -10℃~60℃
存储温度 -20℃~70℃
输入电压 5V
IO电压 3.3V
功耗 64mA(背光灭)、127mA(背光最亮)
重量(净重) 111 (g)

接口定义

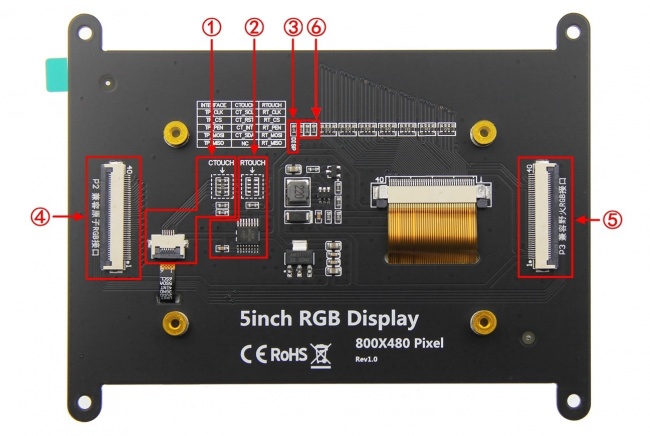

MRG5111 004.jpg

①--电容触摸屏电路
②--电阻触摸屏电路
③--DISP电阻
④--P2接口(兼容原子RGB接口)
⑤--P3接口(兼容野火RGB接口)

1、切换触摸屏

选择连接电容触摸屏,请焊接电容触摸屏电路;
选择连接电阻触摸屏,请焊接电阻触摸屏电路;
如果经常要切换触摸屏,则将其他电路焊接后,只切换虚线框里的排阻即可;

2、DISP电阻焊接注意事项

连接野火开发板使用时,DISP电阻必须去掉,否则开发板复位后,屏没有显示,必须重新上电才能正常显示;
连接原子开发板、F407最小系统板或者ESP32开发板使用时,DISP电阻必须焊接,否则屏没有显示。

3、P2和P3接口引脚说明如下:

  • P2接口(兼容原子RGB接口)引脚说明
序号 引脚名称 说明
1 VCC5 电源输入引脚(接5V)
2 VCC5 电源输入引脚(接5V)
3~10 R0~R7 8位RED数据引脚
11 GND 电源地
12~19 G0 ~ G7 8位GREEN数据引脚
20 GND 电源地
21~28 B0 ~ B7 8位BLUE数据引脚
29 GND 电源地
30 PCLK 像素时钟控制引脚
31 HSYNC 水平同步信号控制引脚
32 VSYNC 垂直同步信号控制引脚
33 DE 数据使能信号控制引脚
34 BL 液晶屏背光控制引脚
35 TP_CS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
36 TP_MOSI 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
37 TP_MISO 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
38 TP_CLK 电容触摸屏IIC总线时钟控制引脚(电阻触摸屏SPI总线时钟控制引脚)
39 TP_PEN 触摸屏中断控制引脚(产生触摸时,为低电平)
40 RST 液晶屏复位控制引脚(低电平有效)
  • P3接口(兼容野火RGB接口)引脚说明
序号 引脚名称 说明
1 TP_SCL 电容触摸屏IIC总线时钟控制引脚
2 TP_SDA 电容触摸屏IIC总线数据引脚
3 TP_PEN 触摸屏中断控制引脚(产生触摸时,为低电平)
4 TP_RST 电容触摸屏复位引脚(低电平有效)
5 GND 电源地
6 BL 液晶屏背光控制引脚
7 DISP 液晶屏显示使能引脚(高电平有效)
8 DE 数据使能信号控制引脚
9 HSYNC 水平同步信号控制引脚
10 VSYNC 垂直同步信号控制引脚
11 PCLK 像素时钟控制引脚
12~19 B7 ~ B0 8位BLUE数据引脚
20~27 G7 ~ G0 8位GREEN数据引脚
28~35 R7 ~ R0 8位RED数据引脚
36 GND 电源地
37 VCC3.3 电源输入引脚(接3.3V)
38 VCC3.3 电源输入引脚(接3.3V)
39 VCC5 电源输入引脚(接5V)
40 VCC5 电源输入引脚(接5V)

如何连接开发板

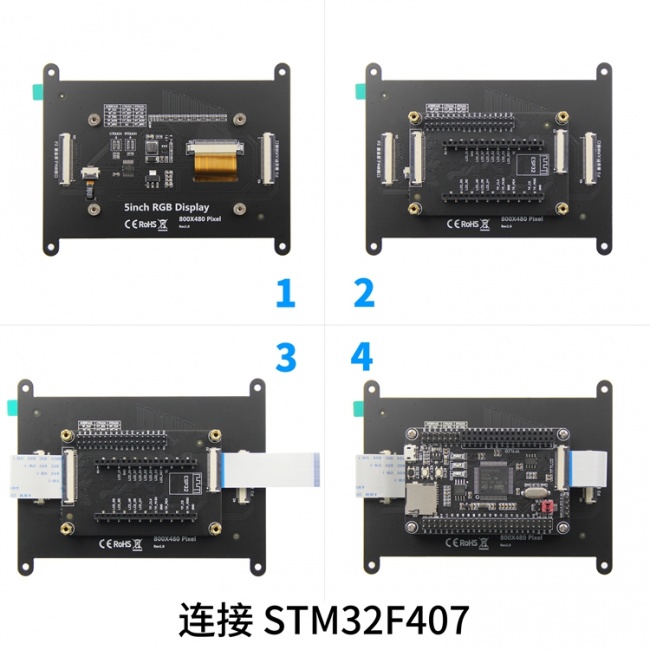

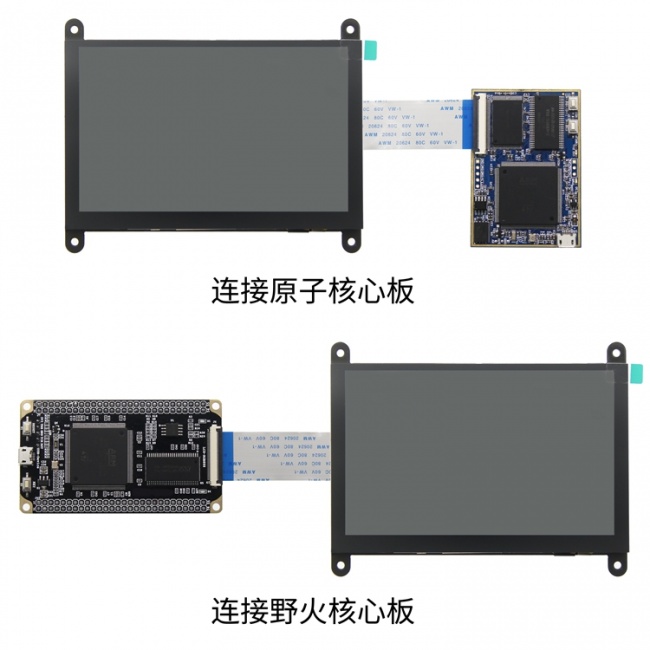

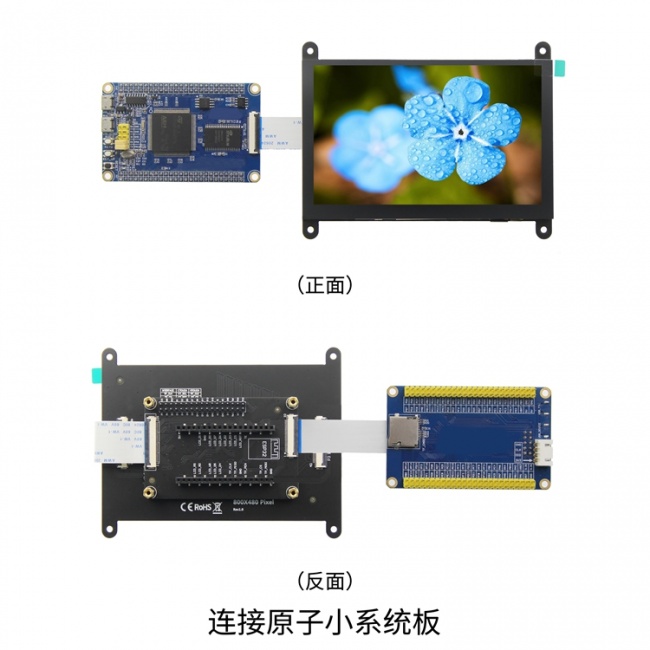

5-RGB-连接-40pin.jpg 5-RGB-连接-1.jpg 5-RGB-转接板-原子小系统板.jpg 5-RGB-转接板-STM32F407-2.jpg 5-RGB-ESP32-1.jpg

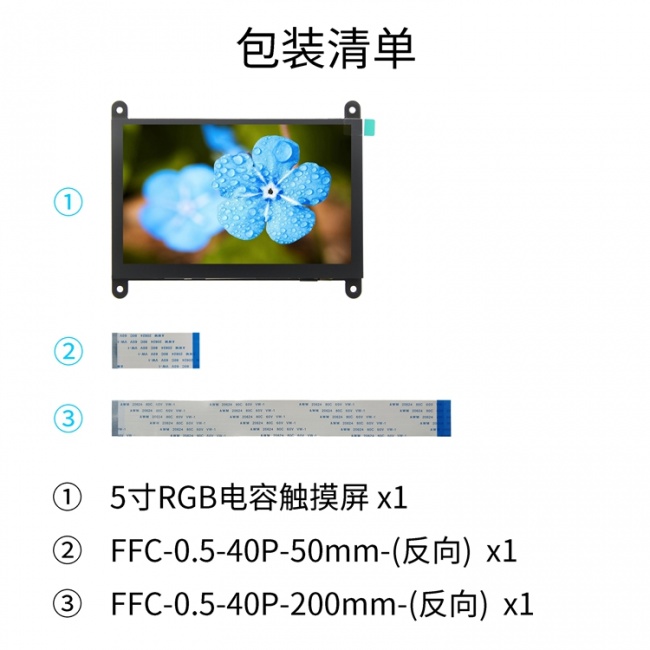

包装清单
