3.5inch LCD MODULE-Capacitive Touch

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


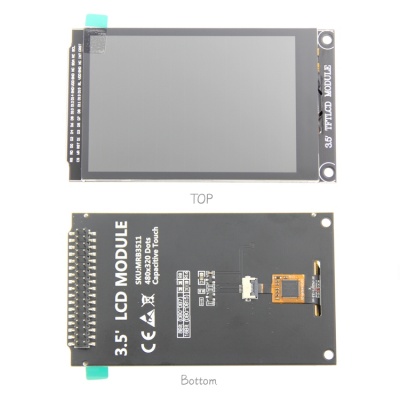

产品图片


产品介绍

  • 3.5寸彩屏,支持16BIT RGB 65K色显示
  • 320×480分辨率,显示效果清晰
  • 带电容式触摸屏,可支持5点触摸
  • 支持8位/16位并行数据总线模式切换(默认使用16位)
  • 军工级工艺标准,长期稳定工作
  • 支持正点原子全系列开发板直插,提供例程
  • 提供STM32/C51源码,WIKI资料在线更新
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 16BIT RGB 65K彩色
SKU MRB3511
尺寸 3.5inch
屏幕类型 TFT
驱动芯片 ILI9488
分辨率 320*480 (Pixel)
模块接口 8Bit or 16Bit parallel interface
有效显示区域(AA区) 48.96x73.44 (mm)
触摸屏类型 电容触摸屏(最大支持5点触摸)
触摸IC GT911

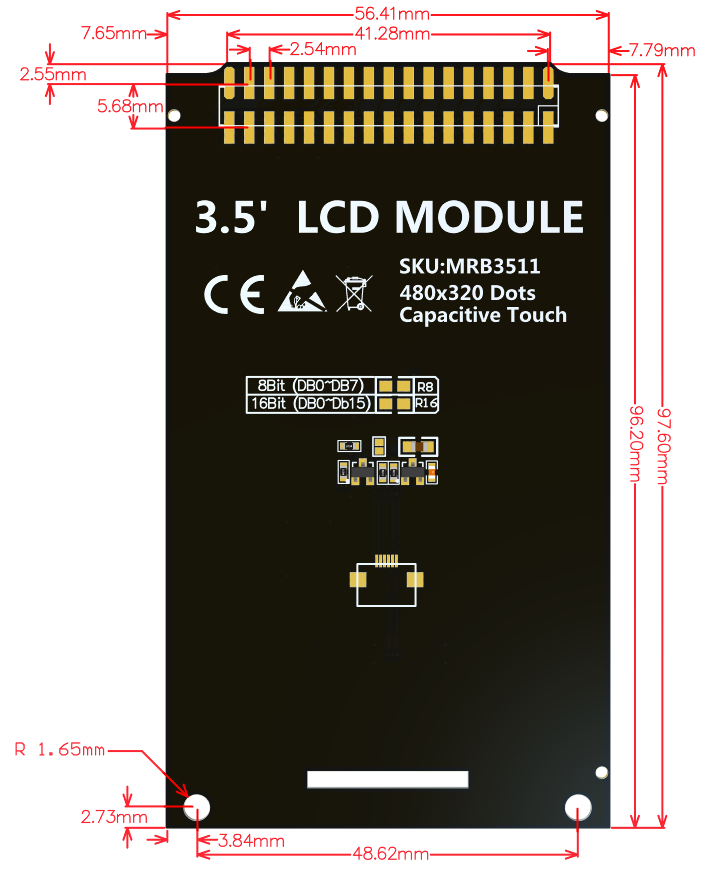

模块PCB底板尺寸 56.41x97.60 (mm)
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 3.3V / 5V
功耗 待定
产品重量(含包装) 57g

接口定义

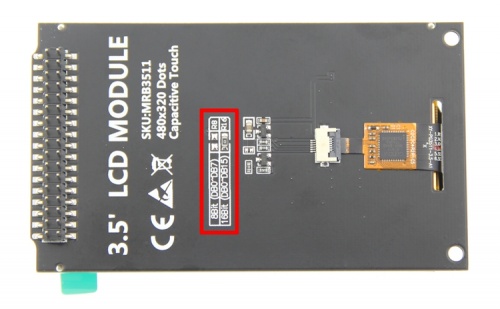

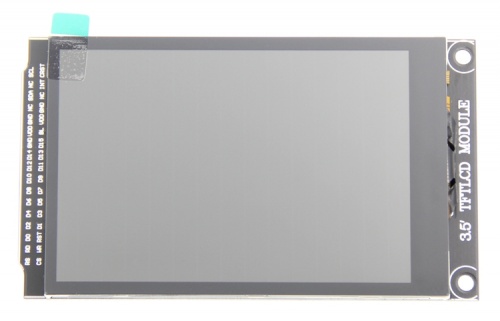

3.5-CTP-21.jpg 3.5-CTP-20.jpg
图1.模块引脚丝印图 图2.模块背面图


该模块硬件支持8位和16位并口数据总线模式切换(如图2红框所示),具体说明如下:

R16焊接0欧电阻或者直接短接,并将R8断开:选择16位并口数据总线模式,使用DB0~DB15数据引脚(默认)
R8焊接0欧电阻或者直接短接,并将R16断开:选择8位并口数据总线模式,使用DB0~DB7数据引脚
序号 模块引脚 引脚说明
1 CS 液晶屏片选控制引脚(低电平使能)
2 RS 液晶屏寄存器/数据选择控制引脚(低电平:寄存器,高电平:数据)
3 WR 液晶屏写控制引脚
4 RD 液晶屏读控制引脚
5 RST 液晶屏复位控制引脚(低电平复位)
6 DB0 液晶屏数据总线低8位引脚
7 DB1
8 DB2
9 DB3
10 DB4
11 DB5
12 DB6
13 DB7
14 DB8 液晶屏数据总线高8位引脚(使用8位并口数据总线模式时,该高8位引脚没有使用)
15 DB9
16 DB10
17 DB11
18 DB12
19 DB13
20 DB14
21 DB15
22 GND 模块电源地引脚
23 BL 液晶屏背光控制引脚(高电平点亮)
24 VDD 模块电源正极引脚(模块已集成稳压IC,所以电源可接5V也可以接3.3V)
25 VDD
26 GND 模块电源地引脚
27 GND
28 NC 液晶屏背光电源正极引脚(默认共用板载背光电源,此引脚可不接)
29 NC 没定义,不需要使用
30 SDA 电容触摸屏IIC总线数据引脚
31 INT 电容触摸屏中断检测引脚(发生触摸时为低电平)
32 NC 没定义,不需要使用
33 CRST 电容触摸屏IC复位控制引脚(低电平复位)
34 SCL 电容触摸屏IIC总线时钟引脚

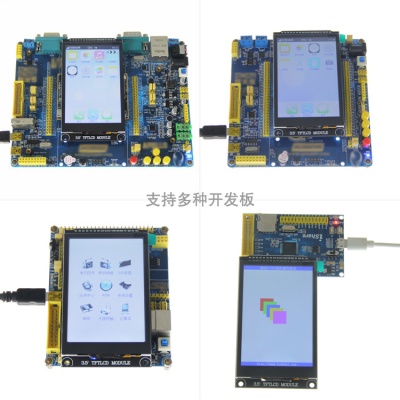

如何在STM32开发板上使用

该模块兼容正点原子STM32开发板,具体使用方法如下:

  • 步骤1:下载测试程序
  1. 程序下载栏下载STM32测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接STM32开发板
  1. 找到开发板上TFTLCD插槽,将模块引脚和插槽引脚对应起来(例如模块CS引脚对应插槽CS引脚),然后直插到插槽中
  • 步骤3:编译、下载程序到开发板
  1. 编译并下载需要测试的程序到STM32开发板,( 不会编译和下载?

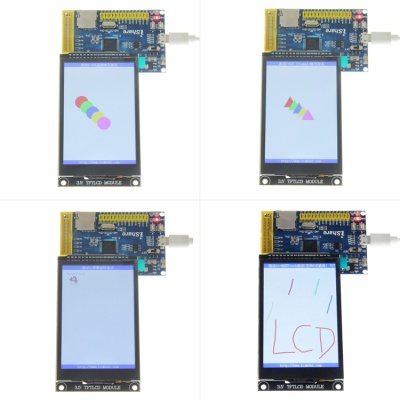

  • 步骤4:观察程序运行情况
  1. 程序下完毕后,观察程序运行情况,如果可以正常显示,则说明程序运行成功
