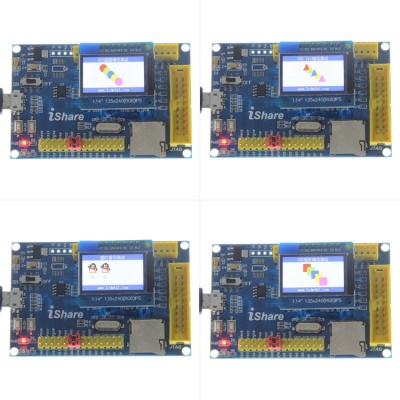

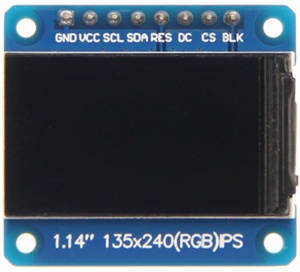

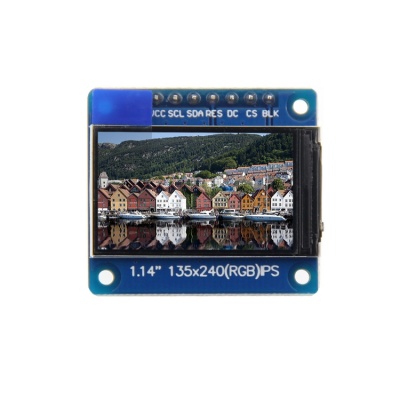

产品图片


产品介绍

  • 1.14寸IPS彩屏,支持 RGB 65K色显示,显示色彩丰富
  • 135X240分辨率,显示清晰
  • IPS全视角面板,超宽可视范围
  • 采用4线制SPI串行总线,只需几个IO即可点亮
  • 提供丰富的STM32、C51以及MSP430示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K 彩色
SKU MSP1141
尺寸 1.14(inch)
面板材质 TFT
驱动芯片 ST7789V
分辨率 135*240 (Pixel)
显示接口 4-line SPI interface
有效显示区域(AA区) 14.86x24.91 (mm)
触摸屏类型 无触摸屏
触摸IC 无触摸IC
模块PCB底板尺寸 30.40x28.00 (mm)
视角 全角度
工作温度 -20℃~60℃
存储温度 -30℃~70℃
工作电压 3.3V
功耗 待定
产品重量(含包装) 7g

接口定义


序号 模块引脚 引脚说明
1 GND 液晶屏电源地
2 VCC 液晶屏电源正(3.3V)
3 SCL 液晶屏SPI总线时钟信号
4 SDA 液晶屏SPI总线写数据信号
5 RES 液晶屏复位控制信号(低电平复位)
6 DC 液晶屏寄存器/数据选择控制信号(低电平:寄存器,高电平:数据)
7 CS 液晶屏片选控制信号(低电平使能)
8 BLK 液晶屏背光控制信号(高电平点亮,如不需要控制,请接3.3V)
