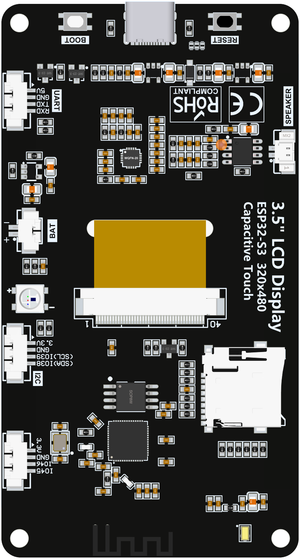

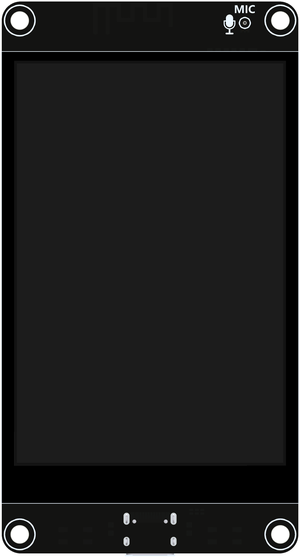

产品图片
产品介绍
- 使用ESP32-S3芯片，开发方便，开发资源充足
- 3.5寸彩屏，320*480分辨率，RGB565，显示色彩丰富
- 接口丰富，方便连接各种外设（IIC、UART等外设）
- 支持外接喇叭，自带麦克风，可以播放接收音频
- 自带RGB三色指示灯，指示状态丰富
- 显示触摸一体化，自带电容触摸屏，方便人机交互
- 标准的TYPE-C接口，方便程序下载和供电
- 自带micro TF卡槽，方便扩展存储
- 支持外接锂电池，轻巧便携
- 自带电池充电管理电路，可确保电池安全充放电
- 提供丰富的示例程序，方便学习
- 提供底层驱动技术支持,WIKI资料在线更新
- 模块老化测试多重检测可达军工级标准，支持长期稳定工作
- 支持小智AI语音聊天
产品参数
ESP32主控参数
| 名称 | 参数 |
|---|---|
| 模组 | ESP32-S3 |
| CPU | Xtensa LX7 32 位双核处理器 |
| 主频 | 240MHz（最大） |
| 存储 | 384 KB ROM + 512KB SRAM
+16 KB RTC SRAM + 8M OPI PSRAM + 16M QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n 模式 |
| 蓝牙 | 蓝牙V5.0 BR/EDR和蓝牙LE标准 |
| 工作电压 | 3.0~3.6(V) |
显示触摸一体式液晶屏参数
| 名称 | 参数 |
|---|---|
| 屏幕尺寸 | 3.5 inch |
| 屏幕类型 | IPS TFT |
| 分辨率 | 320xRGBx480(pixels) |
| 有效显示区 | 48.96(W)x73.44(H)(mm) |
| 颜色数目 | 65K(RGB565) |
| 驱动IC | ST77922 |
| 显示接口 | QSPI (接到ESP32上) |
| 像素尺寸 | 0.153(H)x0.153(mm) |
| 可视角度 | ALL 0’CLOCK |
| 背光亮度(典型值) | 300 cd/m2 |
| 背光灯类型 | White LED*6 |
| 触摸有效区尺寸 | 54.50(W)x83.00(H)（mm） |
| 触摸屏类型 | 电容触摸屏 |
| 触摸屏分辨率 | 320x480(pixels) |
| 可视窗口尺寸 | 45.20(W)x59.45(H)(mm) |
| 触摸通信接口 | IIC |
| 结构材质 | ITO膜+ITO玻璃 |
| 工作温度 | -30~80(℃) |
| 存储温度 | -30~80(℃) |
尺寸参数
| 名称 | 参数 |
|---|---|
| 液晶屏外形尺寸 | 54.50±0.2(W)x83.00±0.2(H)x3.2(D)(不包含排线和背胶) |
| 触摸屏外形尺寸 | 54.50±0.2(W)x83.00±0.2(H)x1.0(D)(不包含排线和背胶) |
| 模块外形尺寸 | 有触摸屏：54.50(W)x101.50(H)x10.00(D) |
电池充电参数
| 名称 | 参数 |
|---|---|
| 充电电压 | 范围：4.2~6.5(V)
典型值：5V |
| 充电电流 | 最大值：500mA
模块实际值：290mA |
| 充电饱和电压 | 4.24V |
| 充电温度 | 模块实际最大值：62℃ |
| 充电电池规格 | 3.7V聚合锂电池 |
电气参数
| 名称 | 参数 |
|---|---|
| 工作电压 | 5.0V |
| 背光电流 | 120mA |
| 背光亮度(实际值) | 300cd/m2 |
| 总电流 | ESP32复位：0
只有显示屏工作：198mA 显示屏、喇叭、电池充电都工作：401 |
| 功耗 | 0.97（只有显示屏工作）
1.76（显示屏，喇叭，电池充电都工作） |
基本参数
| 名称 | 参数 |
|---|---|
| SKU | 带喇叭：ES3C35P
无喇叭：ES3C35P-NS |
| 供电接口 | USB(Type-C) |
| 重量（包含包装） |
接口定义

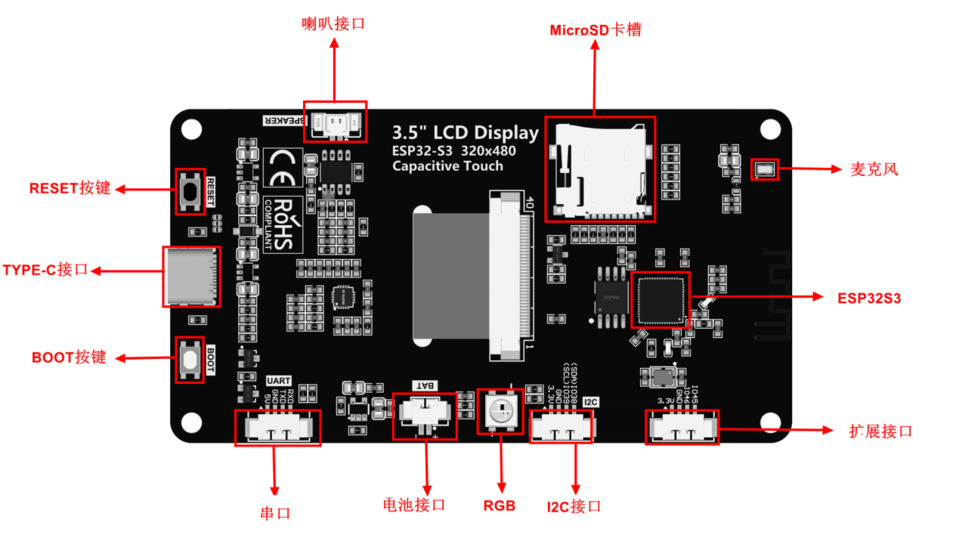

接口功能说明
| 接口 | 功能说明 |
|---|---|
| ESP32-S3 | 显示模块主控，控制板载外设和外接外设。 |
| MicroSD卡槽 | 插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。 |
| RGB三色灯 | 包含红、绿、蓝三种颜色的LED灯，只需一个IO控制，用来指示状态。 |
| 串口 | 1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。 |
| 电池接口 | 1.25mm 2P座子，用于接入3.7V聚合锂电池，
通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。 |
| BOOT按键 | 用于进入下载模式或者按键测试。
按住此按键上电，然后松开可进入下载模式， 或者上电后，按住此按键，再按RESET键， 松开RESET键后，再松开此按键，也可以进下载模式。 不需要进入下载模式时，此按键可做普通按键使用。 |
| TYPE-C接口 | 用于模块供电和下载程序。此接口使用USB直连（无需按BOOT键）。 |
| RESET按键 | 用于ESP32主控以及LCD复位，按下后电平复位。 |
| 扩展输入引脚 | 1.25mm 4P座子。引出GPIO45/46引脚 |
| 喇叭接口 | 1.25mm 2P座子。用于接入喇叭播放音频。 |
| IIC外设接口 | 1.25mm 4P座子。用于外接IIC通信设备，此IIC接口和电容触摸屏共用。可做普通IO使用。 |
ESP32引脚分配
| 板载设备 | ESP32连接引脚 | 板载设备引脚说明 |
|---|---|---|
| 液晶屏 | IO10 | 液晶屏片选控制信号，低电平有效 |
| IO12 | 液晶屏QSPI总线时钟信号 | |
| IO12 | 液晶屏SPI总线时钟信号 | |
| IO11 | 液晶屏QSPI数据总线D0 | |
| IO13 | 液晶屏QSPI数据总线D1 | |
| IO14 | 液晶屏QSPI数据总线D2 | |
| IO9 | 液晶屏QSPI数据总线D3 | |
| EN | 液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚） | |
| IO41 | 液晶屏背光控制信号（高电平点亮背光，低电平关闭背光） | |
| 电容触摸屏 | IO38 | 电容触摸屏I2C总线数据信号 |
| IO39 | 电容触摸屏I2C总线时钟信号 | |
| IO48 | 电容触摸屏复位控制信号，低电平复位 | |
| IO47 | 电容触摸屏中断输入信号，发生触摸事件时，输入低电平 | |
| RGB三色灯 | IO40 | 单线RGB三色LED灯，可以根据不同信号分别控制内部的红绿蓝三种灯珠 |
| MicroSD 卡 | IO5 | SD卡SDIO总线时钟信号 |
| IO4 | SD卡SDIO总线命令信号 | |
| IO6/7/2/3 | SD卡SDIO总线数据信号（DATA0~DATA3四根数据线） | |
| 音频 | IO1 | 音频使能信号，低电平使能，高电平禁止 |
| IO17 | 音频I2S总线主时钟信号 | |
| IO18 | 音频I2S总线位时钟信号 | |
| IO16 | 音频I2S总线位输出数据信号 | |
| IO21 | 音频I2S总线左右声道选择信号。高电平：右声道；低电平：左声道 | |
| IO15 | 音频I2S总线位输入数据信号 | |
| IO38 | 音频编解码IC的I2C总线数据信号（和电容触摸屏以及扩展I2C共用） | |
| IO39 | 音频编解码IC的I2C总线时钟信号（和电容触摸屏以及扩展I2C共用） | |
| 按键 | IO0 | 下载模式选择按键（按住该按键上电，然后松开就会进入下载模式） |
| EN | ESP32-S3复位按键，低电平复位（和液晶屏复位共用） | |
| 串口 | RXD0(IO43) | ESP32-S3串口接收信号（如果不使用串口，可做普通IO使用） |
| TXD0(IO44) | ESP32-S3串口发送信号（如果不使用串口，可做普通IO使用） | |
| 电池 | IO8 | 电池电压ADC值获取信号（输入） |
| 拓展接口 | IO45 | 可做普通IO使用 |
| IO46 | 可做普通IO使用 | |
| GND | 接地 | |
| VCC | 3.3V供电 | |
| IIC外设扩展接口 | IO38 | I2C总线数据信号 |
| IO39 | I2C总线时钟信号 |
