QY CH32F103C8T6 Board
来自LCD wiki
CH32F103C8T6 DevKit开发板

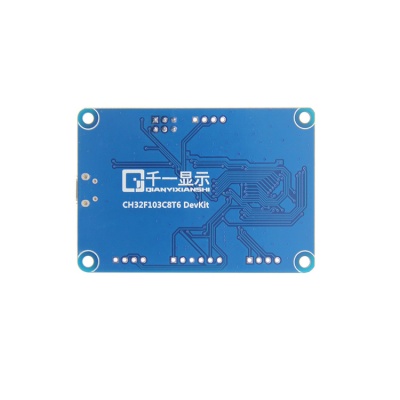

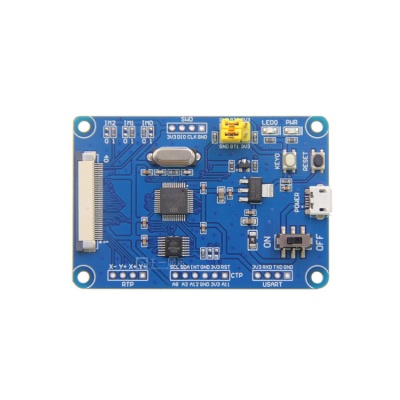

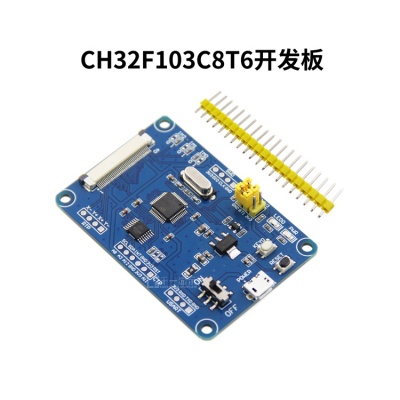

产品图片
产品特点
- CPU：CH32F103C8T6，主频：72MHz，内部FLASH：64KB，内部SRAM：20KB
- 开发资源丰富，简单易学，容易上手
- 支持SWD和串口下载，调试方便
- 支持40Pin FPC液晶屏直插
- 支持并口和SPI液晶屏接口模式切换
- 支持板载液晶屏背光调节
- 扩展电容和电阻触摸屏接口
- 提供丰富的开发资料

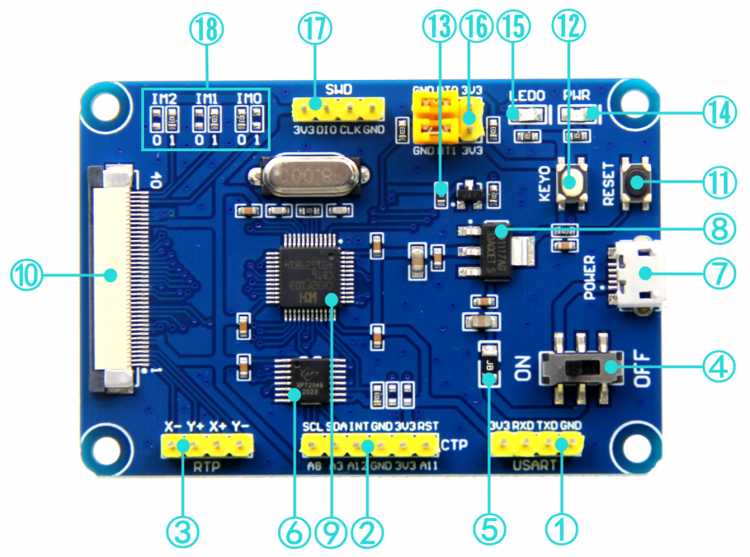

硬件描述
| 序号 | 硬件名称 | 描述 |
| ① | USART接口 | 用于串口下载和调试 |
| ② | 电容触摸屏接口 | 用于外接电容触摸屏 |
| ③ | 电阻触摸屏接口 | 外接电阻触摸屏 |
| ④ | 电源开关 | 用于控制开发板5V输入电源通断，开发拨到ON位置，开发板电源接通，开关拨到OFF位置，开发板电源断开 |
| ⑤ | 过流保护保险丝 | 用于保护主IC和稳压IC不因电流过大而烧坏 |
| ⑥ | 电阻触摸屏数据处理IC | 用于读取触摸坐标数据，并进行AD转换，然后发送给主机 |
| ⑦ | USB电源接口 | 用于接入5V电源 |
| ⑧ | 3.3V输出稳压IC | 用于稳定输出电压 |
| ⑨ | CH32F103C8T6主芯片 | LQFP48封装，主频：72MHz，内部FLASH：64KB，内部SRAM：20KB |
| ⑩ | 40PIN FPC接口 | 用于接入LCD模块 |
| ⑪ | RESET按键 | 用于复位主芯片和LCD模块 |
| ⑫ | KEY0按键 | 用于待机模式下唤醒开发板。当不使用按键唤醒功能时，可做普通按键使用 |
| ⑬ | 背光限流电阻 | 用于调节LCD模块背光LED灯的电流，从而调节LCD背光亮度 |
| ⑭ | 电源指示灯 | 用于指示最小系统板上电情况 |
| ⑮ | LED0测试灯 | 用于测试PC13引脚输出，也可用于指示程序运行状态 |
| ⑯ | BT0/BT1启动选择端口 | 用于选择最小系统板复位后的启动模式 |
| ⑰ | SWD下载仿真接口 | 用于SWD下载和仿真 |
| ⑱ | LCD接口模式选择电路 | 用于选择LCD接入MCU的接口类型 |

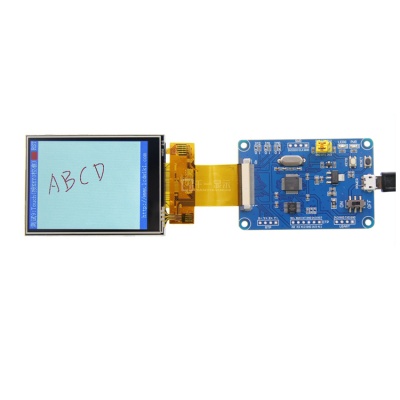

液晶屏直插说明
资料下载
产品文档
- CH32F103C8T6 DevKit开发板用户手册
- CH32F103C8T6 DevKit开发板尺寸图
- CH32F103C8T6 DevKit开发板原理图
- CH32F103C8T6 DevKit开发板IO资源分配表
- CH32F103C8T6 DevKit开发板原理图库
- CH32F103C8T6 DevKit开发板PCB封装库
- CH32F103C8T6数据手册
- CH32F103C8T6快速应用手册
- CH32X系列应用手册
