CH32F203C8T6 Board
来自LCD wiki

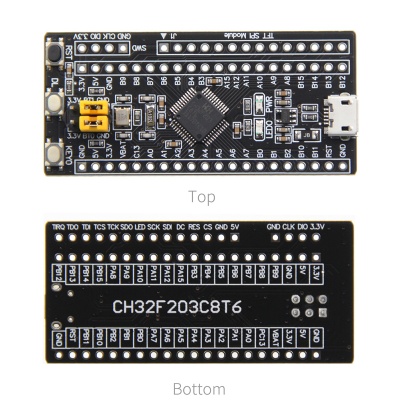

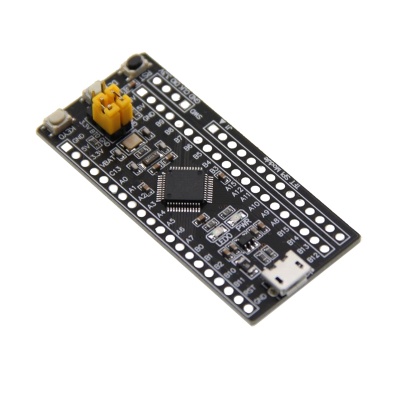

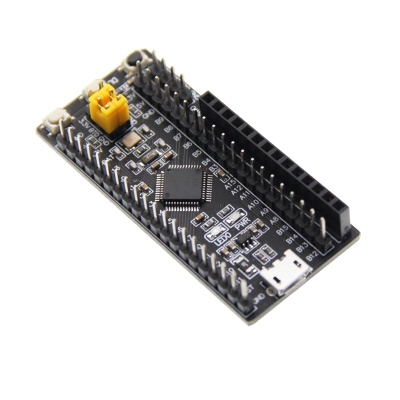

产品图片
产品特点
- CPU：CH32F203C8T6，最大主频：144MHz，内部FLASH：64KB，内部SRAM：20KB
- 开发资源丰富，简单易学，容易上手
- 外观小巧精致，方便各种DIY项目
- 支持USB、SWD和串口下载，调试方便
- 支持9款SPI接口显示屏直插显示
- 扩展GPIO口，方便连接各种外设
- 提供丰富的开发资料

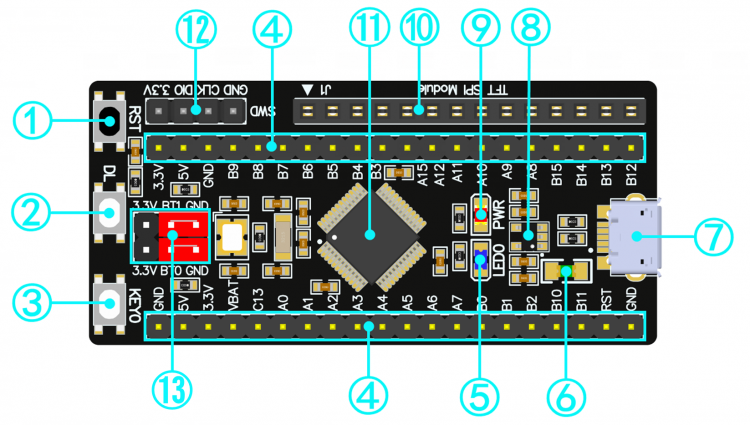

硬件描述
| 序号 | 硬件名称 | 描述 |
| ① | RST复位按键 | 用于通过按键复位开发板 |
| ② | DL下载按键 | 用于USB下载和串口下载时，按住该按键上电，主板进入下载模式 |
| ③ | KEY0测试按键 | 用于待机唤醒或者程序按键功能设计 |
| ④ | 扩展IO排针 | 用于连接各种外设，方便项目开发 |
| ⑤ | 蓝色LED测试灯 | 用于指示的程序运行状态和DIY程序灯光效果设计 |
| ⑥ | 自恢复保险丝 | 用于当发生短路或者其它故障时，保障电路的安全 |
| ⑦ | Micro USB接口 | 用于USB下载、USB通信，同时用于供电 |
| ⑧ | 电源IC | 电源转换电路，5V输入，3.3V输出 |
| ⑨ | 红色LED电源指示灯 | 红色LED灯，用于指示开发板是否正常上电 |
| ⑩ | LCD直插排母接口 | 可直插我司9款14针的标准SPI接口显示模块 |
| ⑪ | STM32F203C8T6 | 主芯片，最大主频：144MHz，内部FLASH：64KB，内部SRAM：20KB，支持RTC、中断、PWM、DMA等功能 |
| ⑫ | SWD下载和调试接口 | 用于SWD下载、程序调试和仿真 |
| ⑬ | BT0/BT1启动选择端口 | 用于选择最小系统板复位后的启动模式和下载方式 |
显示屏直插

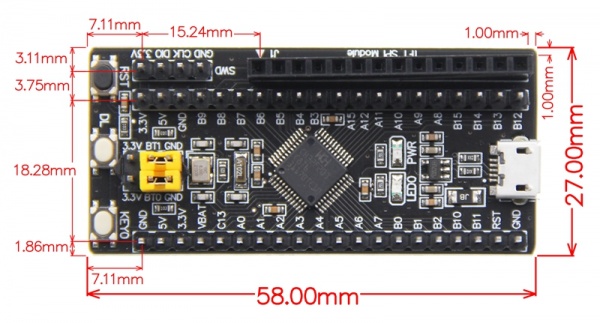

产品尺寸

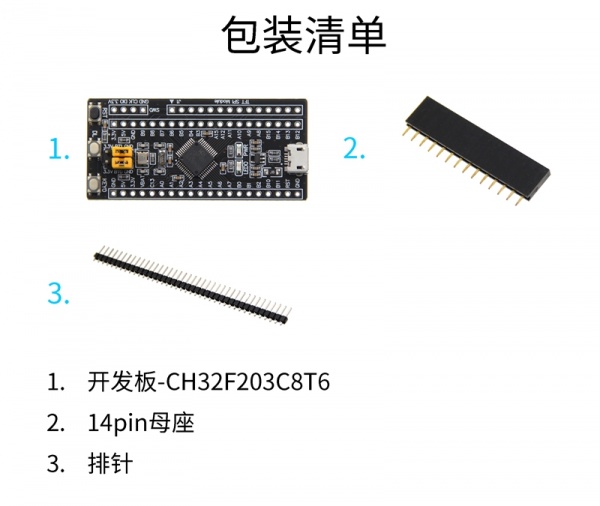

包装清单
常见问题
如何烧录下载程序
配套测试Demo资料包
产品文档
- CH32F203C8T6最小系统板用户手册
- CH32F203C8T6最小系统板尺寸图
- CH32F203C8T6最小系统板原理图
- CH32F203C8T6最小系统板IO资源分配表
- CH32F203C8T6最小系统板原理图库
- CH32F203C8T6最小系统板PCB封装库
- CH32F203C8T6数据手册
- CH32F2X系列应用手册
