5.5inch HDMI Display

来自LCD wiki
跳转至: 导航搜索

语言选择

Languages

➤中文
➤EN


产品图片


产品特点

  • 5.5寸IPS全视角显示屏
○可视角度大
○色彩真实
○画质出色
  • 1920x1080分辨率
○全高清视界
○显示非常细腻
  • HDMI接口
○高清输入
○可做HDMI显示器
  • 支持多种设备接入
○可接树莓派、Banana Pi、BB Black等主流开发板
○可接PS4、Xbox360、Switch等主流游戏机
○可接主流电视盒子和数码相机
  • 支持多种系统显示
○支持Raspbian、Kali linux、Ubuntu、Kodi、Win10 IOT等系统
○支持Win7/8/10/11等系统

产品描述

  • 产品参数
SKU MPI5518
显示屏类型 IPS屏
显示屏尺寸 5.5 inch
分辨率 1920x1080
触摸类型 无触摸
背光调节 按键开关调节
电源 Micro-USB(5V)
模块整体功率 3.99W (100%亮度)
视频输入接口 HDMI(最大支持1080P)
有效显示区域(AA区) 68.04(W)x120.96(H) (mm)
模块尺寸 (长x宽x高) 143.4x75.3x10.6 (mm)
包装尺寸 (长x宽x高) 185x108x63 (mm)
产品重量 (含包装) 300 (g)

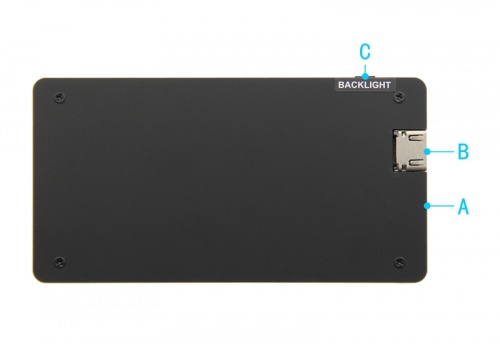

  • 按键和接口功能说明

A: POWER接口,Micro-USB接口,给模块供电+5V
B: HDMI接口,用于连接HDMI信号
C: 按键,调节背光亮度;按1下,亮度递增10%,到达100%后再回到10%;长按3秒,关闭背光,10秒内按1下亮度递增10%,10秒后,按1下恢复原来亮度


  • 产品尺寸


用于树莓派

步骤1, 下载最新官网镜像

1)下载Raspbian官方镜像
下载网址:https://www.raspberrypi.org/downloads/raspbian/
用户名:pi 密码:raspberry
2)下载Ubuntu Mate官方镜像
下载网址:https://ubuntu-mate.org/download/
用户名和密码开机后可以自己设置
3)下载Kail官方镜像
下载网址:https://www.offensive-security.com/kali-linux-arm-images/
用户名:kali 密码:kali
4)下载Retropie官方镜像
下载网址:https://retropie.org.uk/download/
用户名:pi 密码:raspberry

步骤2, 烧录官网镜像

1)下载并安装工具软件(如果已经安装好,此步骤可以忽略)
SD卡格式化软件SDFormatter下载网址:
https://www.sdcard.org/downloads/formatter_4/
镜像烧录软件Win32DiskImager下载网址:
https://sourceforge.net/projects/win32diskimager/
2)格式化SD卡
将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format
(一般选择快速格式化,其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。
3)烧录镜像
打开Win32DiskImager软件 -> 选择需要烧录的镜像文件(xxx.img) -> 选择SD卡 -> 点击“write”按钮 ->
选择“Yes” -> 等待烧录完成(整个过程大概持续10几分钟)

步骤3, 修改“config.txt”配置文件

在电脑上打开SD卡根目录下的“config.txt”文件,在文件的末尾添加如下内容,保存好并退出。
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1920 1080 60 6 0 0 0
注意:树莓派官方2021-10-30之后的系统, dtoverlay=vc4-kms-v3d 还要修改为 dtoverlay=vc4-fkms-v3d,或者注释掉,否则可能会无显示。

步骤4, 插入SD卡

以上步骤都完成后,在电脑上弹出SD卡,然后插入树莓派背面的SD卡卡槽中

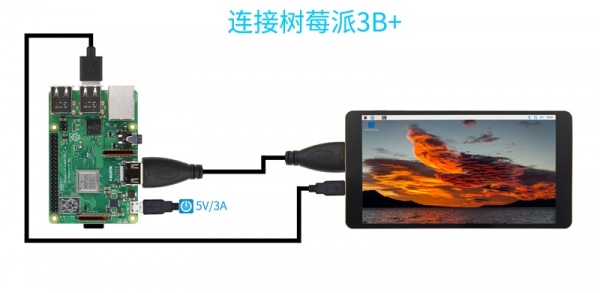

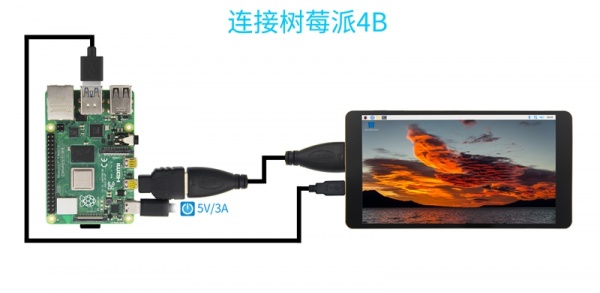

步骤5, 运行系统

将显示屏HDMI接口和POWER接口连接树莓派,接上树莓派电源开机即可正常显示。

注意:本显示屏功耗略高3.99W,请用5V 3A的电源给树莓派供电;如发现供电不足引起画面闪烁黑屏,请用外部电源单独给显示屏供电 5.5-IPS-Pi4连接图-3.jpg 5.5-IPS-Pi3连接图.jpg

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI显示器使用,只需要连接HDMI接口和POWER接口,就能正常显示 5.5-IPS-电脑连接图-2.jpg

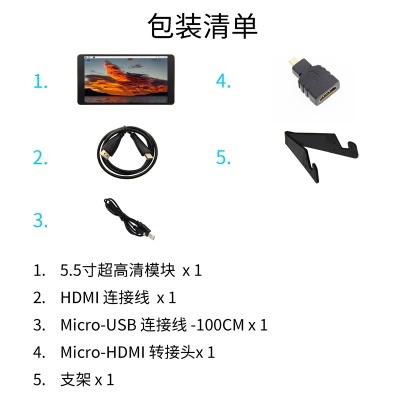

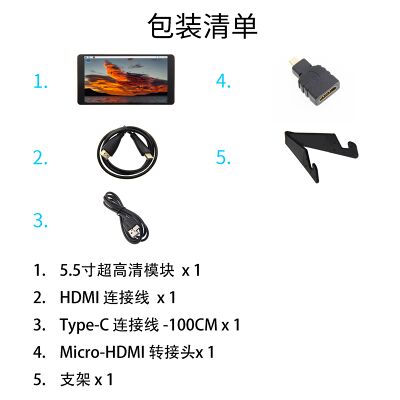

包装清单


常见问题


资源下载

  • 文档
  1. 5.5inch HDMI Display-MPI5518_用户手册_V1.0
  2. 如何安装LCD驱动-V1.2
  3. 如何校准电容触摸屏-V1.0
  4. 如何安装虚拟键盘(CN)
  5. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  6. HDMI模块在电脑中如何设置双屏显示
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,
请先使用我们预装好驱动的镜像,下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

镜像:Raspbian, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero,默认用户名:pi密码:raspberry

镜像:Ubuntu-MATE-32bit, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:pi密码:raspberry

镜像:Kali Linux RaspberryPi-32bit,支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:kali密码: kali

Image Name Version Download
Raspberry Pi OS 2023-02-21 Baiduyun.jpgBaiduYun: MPI5518-5.5inch-2023-02-21-raspios-bullseye-armhf 提取码:jemy
Mega-1.jpgMega:
Ubuntu-MATE-32bit 22.04 Baiduyun.jpgBaiduYun: MPI5518-5.5inch-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码:r8r4
Mega-1.jpgMega:
Kali Linux RaspberryPi 2023.1 Baiduyun.jpgBaiduYun: MPI5518-5.5inch-kali-linux-2023.1-raspberry-pi-armhf.7z提取码:bjo1
Mega-1.jpgMega:


  • 常用软件
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
