4.3inch HDMI Display-C

来自LCD wiki
跳转至: 导航搜索

语言选择

Languages

➤中文
➤EN


产品图片

4.3inch-HDMI-8.jpg 4.3inch-HDMI-9.jpg 4.3inch-HDMI-10.jpg 4.3inch-HDMI-7.jpg

产品介绍

  • 4.3inch标准显示器,硬件分辨率800×480,可通过软件配置分辨率(最高支持1920X1080)
  • 带电容触摸屏,支持5点触摸控制,USB触摸,免驱
  • 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC
  • 作为Raspberry Pi显示器使用时,支持Raspbian、Ubuntu、WIN10 IOT等系统,单点触控,免驱
  • 作为计算机显示器使用时,支持Windows 7/ 8/ 8 .1/ 10,五点触控,免驱
  • 支持微软索尼PS4、XBOX360和任天堂等常用游戏主机
  • 本产品通过CE、RoHS认证

产品参数

  • 尺寸: 4.3(inch)
  • SKU: MPI4305
  • 分辨率: 800×480(dots)
  • 面板材质: IPS全视角
  • 触摸: 5点电容触摸

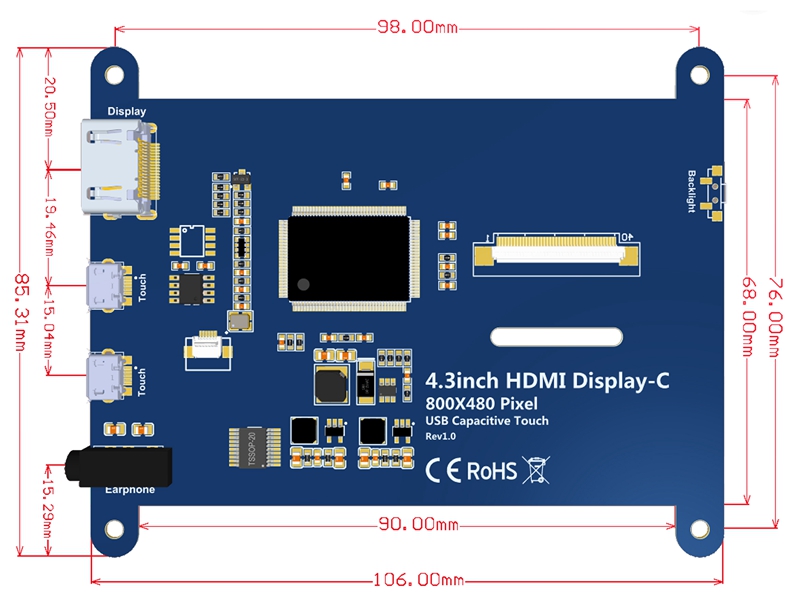

  • 外形尺寸: 106.00*85.31(mm)
  • 包装尺寸: (mm)
  • 重量(含包装): 219(g)
  • 功耗:

在树莓派Raspbian/Ubuntu Mate/Win10 IoT Core系统中使用

  • 步骤1,安装官方镜像
  1. 从官方下载最新镜像
  2. 按官方教程步骤安装好系统
  • 步骤2,修改config.txt配置文件
步骤1烧写完成后,打开Micro SD卡根目录的config.txt文件并在文件末端加入以下代码,保存并安全弹出Micro SD卡:
hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=2
hdmi_cvt 800 480 60 6 0 0 0
  • 步骤3,
将Micro SD卡插入树莓派,将HDMI线连接树莓派和LCD,将USB线连接树莓派的4个USB口任意一个,USB线另一端连接到LCD的USB口,然后给树莓派上电,如显示和触摸均正常则驱动成功(请使用足2A电源供电)。

如何作为电脑显示器使用

  • 使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
  • 将MicroUSB连接线一端连接LCD的USB Touch接口(两个MicroUSB任意一个均可),另一端连接至电脑的USB端口。
  • 如有多个显示器,请先拔掉其他显示器接口,将本LCD作为唯一显示器进行测试。

如何旋转显示方向

  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MPI5001-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)

如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4B,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉

(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 4.3inch_HDMI_Display-C_用户手册-V1.1.pdf
  2. 如何安装LCD驱动-V1.2
  3. 如何校准电容触摸屏-V1.0
  4. 如何安装虚拟键盘(CN)
  5. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  6. 产品尺寸图
  7. HDMI模块如何设置双屏显示-V1.0
  • 驱动下载
  1. 本地下载:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

镜像:Raspbian, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero,默认用户名:pi密码:raspberry

镜像:Ubuntu-MATE-32bit, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:pi密码:raspberry

镜像:Kali Linux RaspberryPi-32bit,支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:kali密码: kali

Image Name Version Download
Raspbian 2022-09-22 Baiduyun.jpgBaiduYun: MPI5001-5inch-MPI4305-4.3inch-2022-09-22-raspios-bullseye-armhf.7z 提取码:c2gz
Mega-1.jpgMega: MPI5001-5inch-B-2021-03-04-raspios-buster-armhf.7z
Ubuntu-MATE-32bit 22.04 Baiduyun.jpgBaiduYun: MPI5001-5inch-MPI4305-4.3inch-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码:my14
Mega-1.jpgMega: MPI5001-5inch-B-ubuntu-mate-20.10-desktop-armhf+raspi.7z
Kali Linux RaspberryPi-32bit 2022.1 Baiduyun.jpgBaiduYun: MPI5001-5inch-B-kali-linux-2022.1 提取码:mfny
Mega-1.jpgMega: MPI5001-5inch-B-kali-linux-2021.2


  • 常用软件
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
