4.0inch Arduino Display-Mega2560 NT35510

来自LCD wiki
跳转至: 导航搜索

语言选择

Languages

➤中文
➤EN

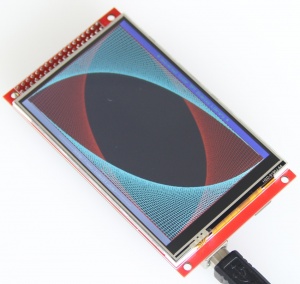

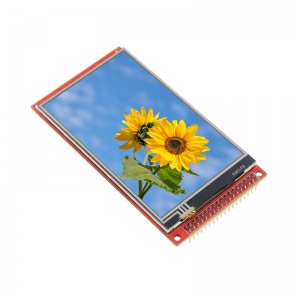

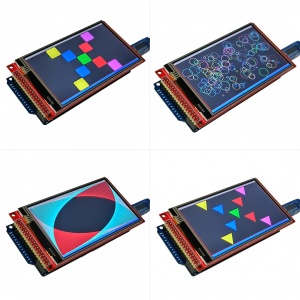

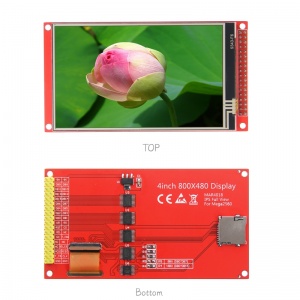

产品图片


产品特点

  • 支持Arduino Mega2560直插式使用
  • 4.0寸彩屏,支持16BIT RGB 65K色显示,显示色彩丰富
  • 800x480分辨率,显示效果清晰
  • 支持8位和16位并行总线传输,传输速度快
  • 板载5V/3.3V电平转换IC,兼容5V/3.3V工作电压
  • 支持触摸功能
  • 提供Arduino库和丰富的示例程序
  • 可用于C51和STM32平台并提供丰富的示例程序
  • 支持SD卡功能扩展
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MAR4018
尺寸 4.0(inch)
类型 TFT
驱动芯片 NT35510
分辨率 800*480 (Pixel)
模块接口 8Bit or 16Bit parallel interface
触摸屏类型 电阻触摸屏
触摸IC XPT2046
有效显示区域(AA区) 86.40x51.84(mm)
模块PCB底板尺寸 58.65x108.48 (mm)
背光 8 chip HighLight white LEDs paralle
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 5V
功耗 待定
产品重量(含包装) 60 (g)

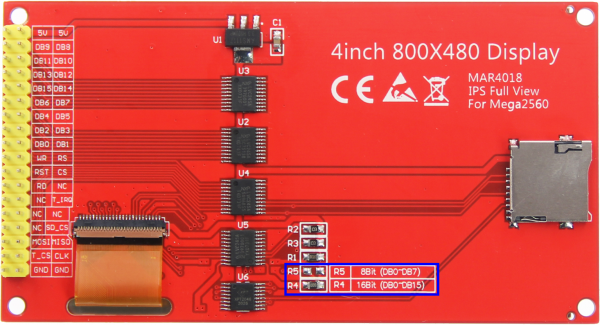

接口定义


上图蓝色框内为8位/16位数据总线模式切换,说明如下:

R4焊接0欧电阻或者直接短接,并将R5断开:选择16位数据总线模式(默认),使用DB0~DB15数据引脚
R5焊接0欧电阻或者直接短接,并将R4断开:选择8位数据总线模式,使用DB0~DB7数据引脚
序号 模块引脚 引脚说明 序号 模块引脚 引脚说明
1 5V 电源正极 2 5V 电源正极
3 DB8 数据总线第8位 4 DB9 数据总线第9位
5 DB10 数据总线第10位 6 DB11 数据总线第11位
7 DB12 数据总线第12位 8 DB13 数据总线第13位
9 DB14 数据总线第14位 10 DB15 数据总线第15位
11 DB7 数据总线第7位 12 DB6 数据总线第6位
13 DB5 数据总线第5位 14 DB4 数据总线第4位
15 DB3 数据总线第3位 16 DB2 数据总线第2位
17 DB1 数据总线第1位 18 DB0 数据总线第0位
19 RS 液晶屏寄存器/数据选择信号,低电平:寄存器

高电平:数据

20 WR 液晶屏写控制信号
21 CS 液晶屏片选控制信号,低电平使能 22 RST 液晶屏复位控制信号,低电平复位
23 NC 无定义,保留 24 RD 液晶屏读控制信号
25 T_IRQ 触摸屏中断控制信号,检测到触摸时为低电平 26 NC 无定义,保留
27 NC 无定义,保留 28 NC 无定义,保留
29 SD_CS SD卡片选控制信号,低电平使能 30 NC 无定义,保留
31 MISO SPI总线输入信号 32 MOSI SPI总线输出信号
33 CLK SPI总线时钟信号 34 T_CS 触摸屏片选控制信号,低电平使能
35 GND 电源地 36 GND 电源地

与Arduino连接

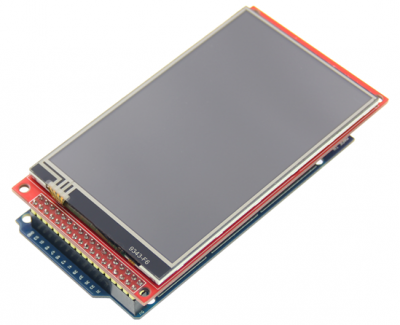

Arduino Mega2560直插


如何在Arduino上使用

  • 步骤1:下载测试程序
  1. 程序下载栏下载Arduino测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接Arduino开发板
  1. 将模块直插到Arduino开发板上( 不会直插?
  2. 模块直插完成后,给Arduino开发板接通电源
  • 步骤3:拷贝依赖库
  1. 确保电脑上已经安装Arduino IDE(如果没安装:Arduino IDE下载网址
  2. 安装好Arduino IDE后,需要拷贝依赖库到Arduino工程目录,方法如下:
(1) 解压下载好的测试程序包

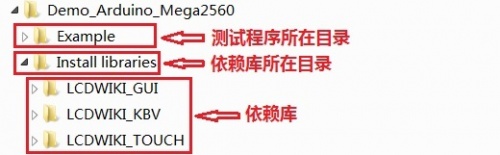

(2) 将程序包中 Install libraries目录下的依赖库(如下图所示)拷贝到Arduino的工程目录的 libraries文件夹下( 不知道Arduino工程目录?
  • 步骤4:编译、下载程序到开发板
  1. 打开程序包中Example目录下需要测试的示例,进行编译和下载( 不会编译和下载?
  • 步骤5:观察程序运行情况

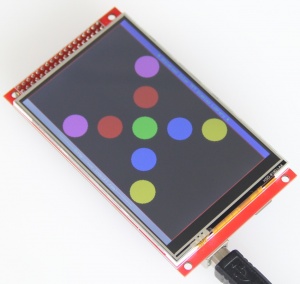

  1. 程序下载完毕,直接运行,观察运行情况,如果可以正常显示,则说明程序运行成功,如下图所示(以colligate_test测试程序为例):

程序下载
