3.8inch Arduino Display-Mega2560

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品图片

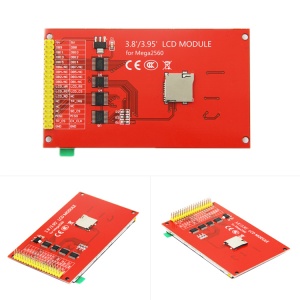

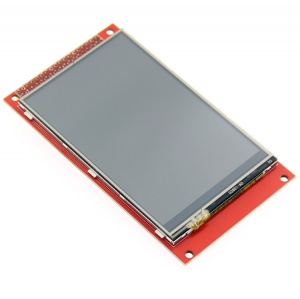

MAR3803-012.jpg MAR3803-009.jpg

产品特点

  • 3.8寸彩屏,支持65K色显示,显示色彩丰富
  • 320x480高清分辨率,显示效果清晰
  • 采用8位并行总线传输,传输速度快
  • 板载5V/3.3V电平转换IC,兼容5V/3.3V工作电压
  • 支持Arduino Mage2560直插式使用
  • 支持触摸功能
  • 提供Arduino库和丰富的示例程序
  • 支持SD卡功能扩展
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MAR3803
尺寸 3.8(inch)
类型 TFT
驱动芯片 ILI9486
分辨率 480*320 (Pixel)
模块接口 8Bit parallel interface
有效显示区域(AA区) 52.55x79.04(mm)

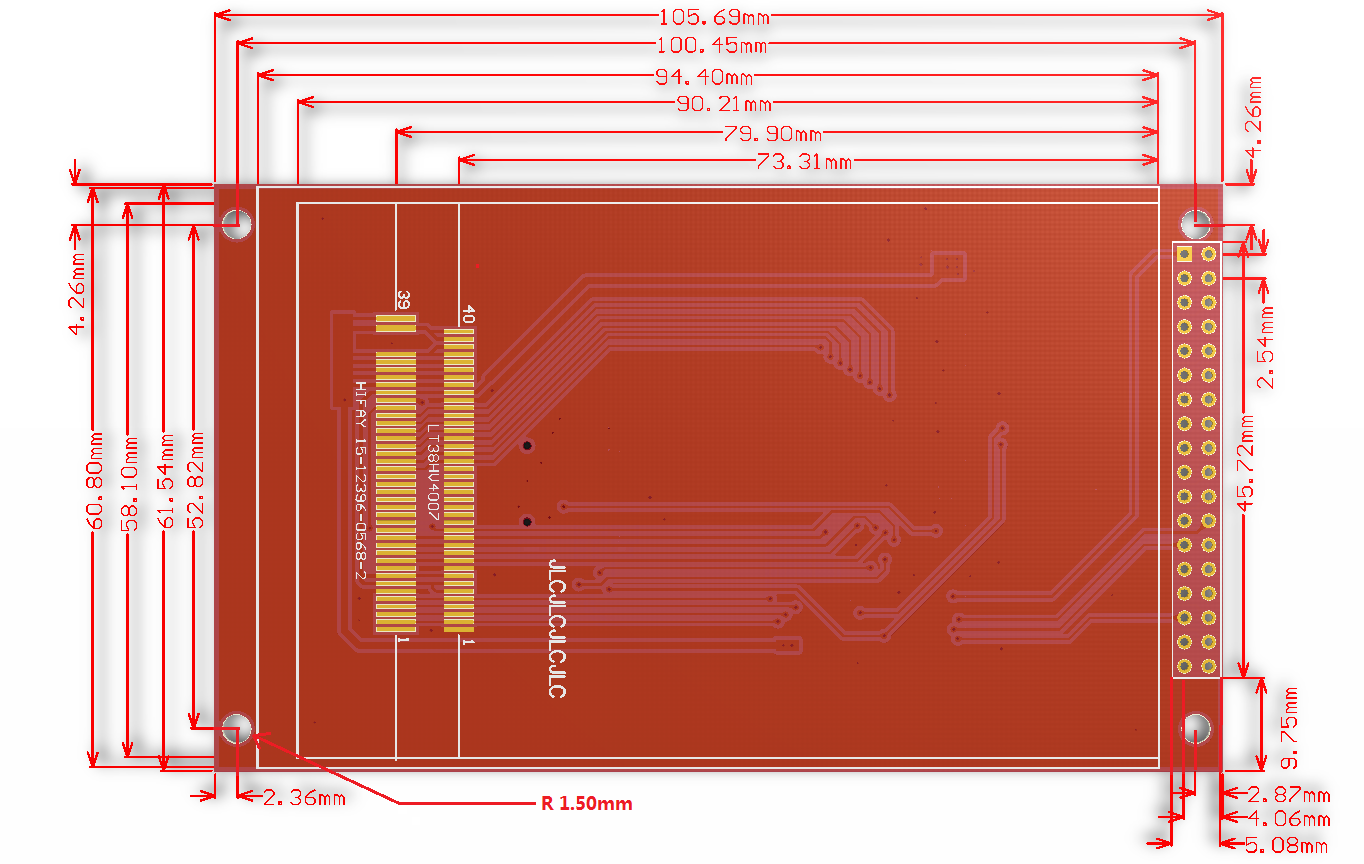

模块PCB底板尺寸 61.54x105.69 (mm)
背光 6 chip HighLight white LEDs
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 3.3V/5V
功耗 TDB
产品重量 约45(g)

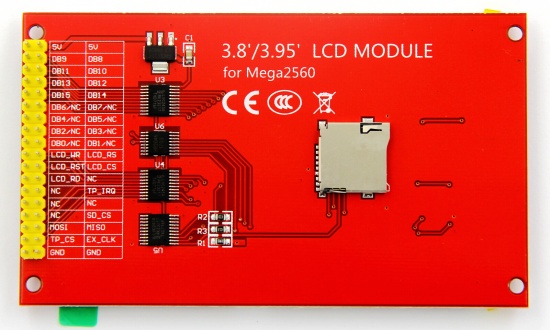

接口定义

序号 模块引脚 引脚说明 序号 模块引脚 引脚说明
1 5V 电源正极 2 5V 电源正极
3 DB8 数据总线第8位 4 DB9 数据总线第9位
5 DB10 数据总线第10位 6 DB11 数据总线第11位
7 DB12 数据总线第12位 8 DB13 数据总线第13位
9 DB14 数据总线第14位 10 DB15 数据总线第15位
11 DB7/NC 数据总线第7位(使用8位模式时,不需要接) 12 DB6/NC 数据总线第6位(使用8位模式时,不需要接)
13 DB5/NC 数据总线第5位(使用8位模式时,不需要接) 14 DB4/NC 数据总线第4位(使用8位模式时,不需要接)
15 DB3/NC 数据总线第3位(使用8位模式时,不需要接) 16 DB2/NC 数据总线第2位(使用8位模式时,不需要接)
17 DB1/NC 数据总线第1位(使用8位模式时,不需要接) 18 DB0/NC 数据总线第0位(使用8位模式时,不需要接)
19 LCD_RS 液晶屏寄存器/数据选择信号,低电平:寄存器

高电平:数据

20 LCD_WR 液晶屏写控制信号
21 LCD_CS 液晶屏片选控制信号,低电平使能 22 LCD_RST 液晶屏复位控制信号,低电平复位
23 NC 无定义,保留 24 LCD_RD 液晶屏读控制信号
25 TP_IRQ 触摸屏中断控制信号,检测到触摸时为低电平 26 NC 无定义,保留
27 NC 无定义,保留 28 NC 无定义,保留
29 SD_CS SD卡片选控制信号,低电平使能 30 NC 无定义,保留
31 MISO SPI总线输入信号 32 MOSI SPI总线输出信号
33 EX_CLK SPI总线时钟信号 34 TP_CS 触摸屏片选控制信号,低电平使能
35 GND 电源地 36 GND 电源地

产品文档

与Arduino连接

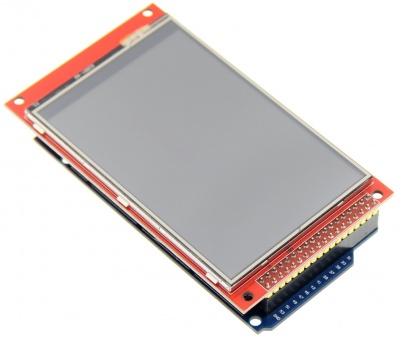

Arduino Mega2560直插


如何在Arduino上使用

  • 步骤1:下载测试程序
  1. 程序下载栏下载Arduino测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接Arduino开发板
  1. 将模块直插到Arduino开发板上( 不会直插?
  2. 模块直插完成后,给Arduino开发板接通电源
  • 步骤3:拷贝依赖库
  1. 确保电脑上已经安装Arduino IDE(如果没安装:Arduino IDE下载网址
  2. 安装好Arduino IDE后,需要拷贝依赖库到Arduino工程目录,方法如下:
(1) 解压下载好的测试程序包
(2) 将程序包中 Install libraries目录下的依赖库(如下图所示)拷贝到Arduino的工程目录的 libraries文件夹下( 不知道Arduino工程目录?
  • 步骤4:编译、下载程序到开发板
  1. 打开程序包中Example目录下需要测试的示例,进行编译和下载( 不会编译和下载?
  • 步骤5:观察程序运行情况
  1. 程序下载完毕,直接运行,观察运行情况,如果可以正常显示,则说明程序运行成功,如下图所示(以colligate_test测试程序为例):

程序下载
