10.1inch HDMI Display-S

语言选择

Languages

➤中文

➤EN

产品图片

产品特点

自带外壳

○坚硬的铁质外壳

10.1寸IPS全视角显示屏

○可视角度大

○色彩真实

○画质出色

1280X800分辨率

○高清视界

○显示非常细腻

○软件设置，分辨率可提升至1920X1080

全新触摸面板

○钢化玻璃覆盖

○硬度达6H，耐刮耐用

高灵敏度电容触摸屏

○触摸准确

○最大支持5点触摸

HDMI和VGA视频输入接口

○高清视频显示

音频输出

○立体声双喇叭输出震撼音质

○3.5mm音频输出接口

多功能波轮开关

○支持亮度、音量调节

○支持菜单设置

○支持HDMI/VGA视频信号切换

支持多种设备接入

○可接树莓派、Banana Pi、BB Black等主流开发板

○可接PS4、Xbox360、Switch等主流游戏机

○可接主流电视盒子和数码相机（仅显示）

支持多种系统显示

○支持Raspbian、Kali linux、Ubuntu、Kodi、Win10 IOT等系统，触摸免驱

○支持Win7/8/10/11等系统，触摸免驱

通过CE、RoHS认证

产品描述

产品参数

SKU	MPI1009
显示屏类型	IPS屏
显示屏尺寸	10.1 inch
分辨率	1280 x 800(RGB) (pixels)
显示区域	216.55(W) x 135.36(H) (mm)
支持最大颜色数目	16.7M
像素尺寸	0.1692 x 0.1692 (mm)
可视角度	ALL 0’ CLOCK
亮度（典型值）	250 cd/m²
对比度（典型值）	1000
背光类型	白色LED灯
背光电压（典型值）	9.0V
背光电流（典型值）	180mA
工作温度	-10~50(℃)
存储温度	-20~60(℃)
背光调节	拔轮开关调节
音量调节	拔轮开关调节
触摸屏类型	电容触摸屏
触摸IC	GT911
触摸屏尺寸	241.30(W) x 160.00(H) (mm)
触摸屏可视区域	217.34(W) x 136.00(H) (mm)
电源电压	5V
扬声器功率	8Ω 2W x 2
模块整体功率	6.15W (100%亮度，0%音量)，9W(100%亮度，100%音量)
视频输入接口	Mini HDMI & VGA
音频输出接口	3.5mm音频接口 + 立体声双喇叭输出
电源接口	Type-C
触摸输出接口	Type-C
模块尺寸 (长x宽x高)	242.50(W) x 161.20(H) x 10.70(T)(mm)
包装尺寸 (长x宽x高)	295(W) x 195(H) x 70(T) (mm)
产品重量 (含包装)	938(g)

按键和接口功能说明

按键和接口	说明
HDMI	输入HDMI信号，使用Mini HDMI线连接，常用于连接电脑，最大支持分辨率1920x1080

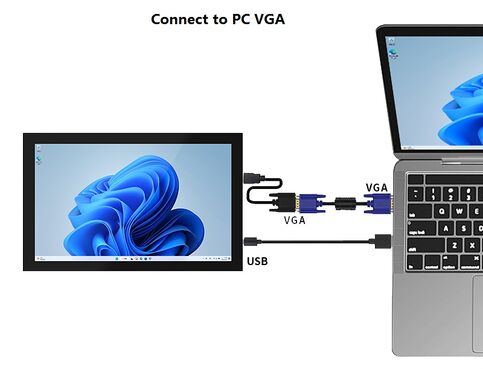

VGA	输入VGA信号，使用Mini HDMI公头转VGA母头转接线连接
POWER	接入电源，使用Type-C线连接，只提供供电功能
TOUCH	输出触摸信号，使用Type-C线连接，同时提供供电和触摸功能
Headphone	3.5mm 音频输出接口，连接音频设备，例如耳机或者音响
MENU	亮度调节：当没有任何设置界面显示时，向上拨动波轮开关触发亮度设置功能，触发后，上下拨动开关就可以进行亮度值调节。调节完成后，短按开关退出或者等待10秒自动退出
	音量调节：当没有任何设置界面显示时，向下拨动波轮开关触发音量设置功能，触发后，上下拨动开关就可以进行音量值调节。调节完成后，短按开关退出或者等待10秒自动退出
	菜单设置：当没有任何设置界面显示时，短按波轮开发触发菜单设置功能，触发后进入菜单，上下拨动开发是选择，短按是确认，长按是返回或退出
	信号切换：当没有任何设置界面显示时，长按波轮开发触发HDMI和VGA输入信号切换功能

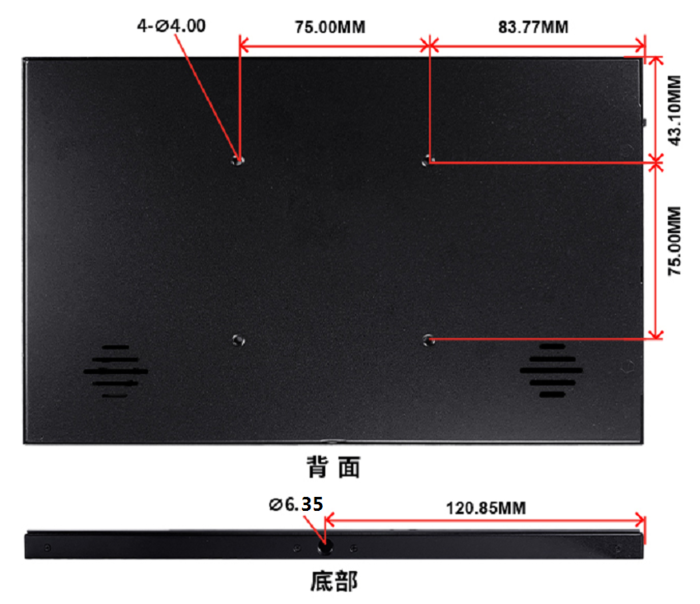

产品尺寸

连接树莓派

用于树莓派

步骤1, 下载最新官网镜像

1）下载Raspbian官方镜像

下载网址：https://www.raspberrypi.org/downloads/raspbian/

用户名：pi 密码：raspberry

2）下载Ubuntu Mate官方镜像

下载网址：https://ubuntu-mate.org/download/

用户名和密码开机后可以自己设置

3）下载Kail官方镜像

下载网址：https://www.offensive-security.com/kali-linux-arm-images/

用户名：kali 密码：kali

4）下载Retropie官方镜像

下载网址：https://retropie.org.uk/download/

用户名：pi 密码：raspberry

步骤2, 烧录官网镜像

1）下载并安装工具软件（如果已经安装好，此步骤可以忽略）

SD卡格式化软件SDFormatter下载网址：

https://www.sdcard.org/downloads/formatter_4/

镜像烧录软件Win32DiskImager下载网址：

https://sourceforge.net/projects/win32diskimager/

2）格式化SD卡

将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format

(一般选择快速格式化，其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。

3）烧录镜像

打开Win32DiskImager软件 -> 选择需要烧录的镜像文件（xxx.img） -> 选择SD卡 -> 点击“write”按钮 ->

选择“Yes” -> 等待烧录完成（整个过程大概持续10几分钟）

步骤3, 修改“config.txt”配置文件

在电脑上打开SD卡根目录下的“config.txt”文件，找到如下内容：

dtoverlay=vc4-kms-v3d

将其改为：

dtoverlay=vc4-fkms-v3d

修改完成后，再在文件的末尾添加如下内容，保存好并退出。

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=2
hdmi_cvt 1280 800 60 6 0 0 0

步骤4, 插入SD卡

以上步骤都完成后，在电脑上弹出SD卡，然后插入树莓派背面的SD卡卡槽中

步骤5, 运行系统

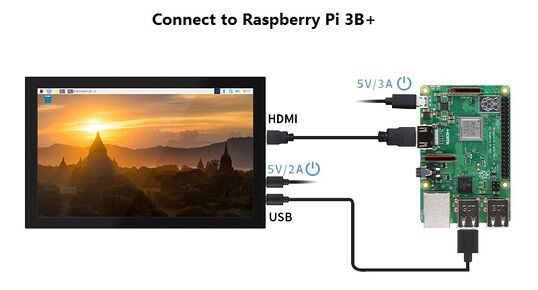

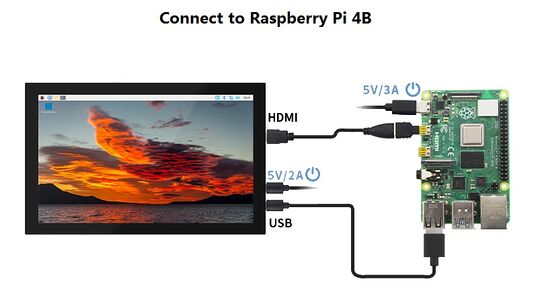

将显示屏HDMI接口和TOUCH接口连接树莓派，接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

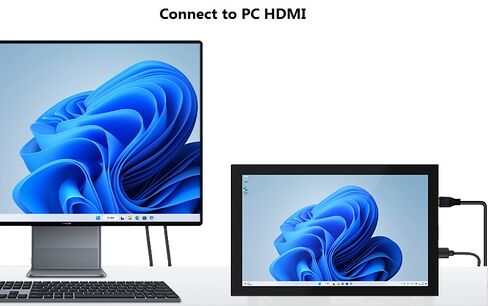

本产品可作为Windows电脑HDMI触摸显示器使用，只需要连接HDMI接口和TOUCH接口，就能正常显示和支持最多五点触摸。

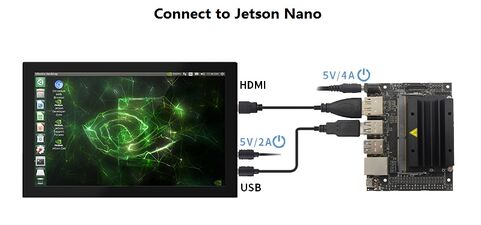

连接Jetson Nano

常见问题

资源下载

文档

驱动下载

Driver:LCD-show.tar.gz

镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，

请先使用我们预装好驱动的镜像，下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

Image Name	Version	Support
Raspbian	2024-03-15	PI5/PI4/PI3B+/PI3/ PI2/ZERO/ZERO W
Ubuntu MATE	22.04	PI4,PI3B+,PI3,PI2
Kali Linux RaspberryPi 2, 3 and 4	2021.2	PI4B,PI3B+,PI3,PI2

Image Name	Version	Download
Raspbian	2024-03-15	BaiduYun: MPI1009-10.1inch-S-2024-03-15-raspios-bookworm-armhf(Pi4-Pi5) 提取码：eryf
Raspbian	2024-03-15	Mega: MPI1001-10.1inch-H-2021-03-04-raspios-buster-armhf.7z
Ubuntu MATE	22.04	BaiduYun: MPI1001-10.1inch-ubuntu-mate-22.04-desktop-armhf+raspi.7z提取码：alj7
Ubuntu MATE	22.04	Mega: MPI1001-10.1inch-ubuntu-mate-20.10-desktop-armhf+raspi.7z
Kali Linux RaspberryPi 2, 3 and 4	2023.1	BaiduYun: MPI1001-10.1inch-H-kali-linux-2023.1提取码：u8sp
Kali Linux RaspberryPi 2, 3 and 4	2023.1	Mega: 10.1-MPI1001-kali-linux-2021.2

常用软件
