1.8inch SPI Module ST7735S SKU:MSP1803

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片

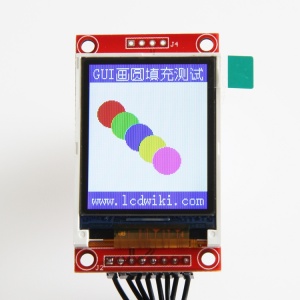

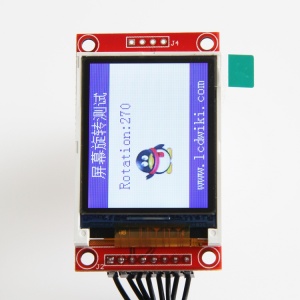

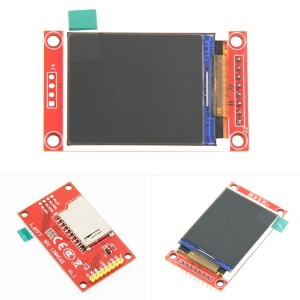

MSP1803-006.jpg MSP1803-001.jpg MSP1803-002.jpg

产品介绍

  • 1.8寸彩屏,支持16BIT RGB 65K色显示,显示色彩丰富
  • 128X160分辨率,显示清晰
  • 采用SPI串行总线,只需几个IO即可点亮显示
  • 带SD卡槽方便扩展实验
  • 提供丰富的示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MSP1803
尺寸 1.8(inch)
类型 TFT
驱动芯片 ST7735S
分辨率 128*160 (Pixel)
模块接口 4-wire SPI interface
有效显示区域(AA区) 28.03x35.04(mm)
模块PCB底板尺寸 34.5x58.0(mm)
工作温度 -10℃~60℃
存储温度 -20℃~70℃
VCC电源电压 3.3V~5V
逻辑IO口电压 3.3V(TTL)
功耗 约为90mA
产品重量 25(g)

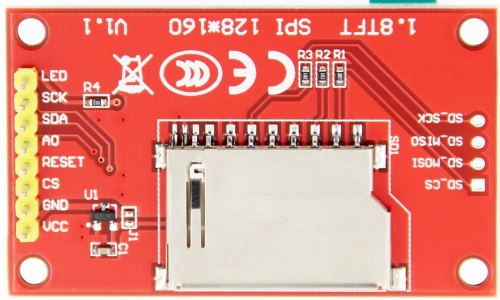

接口定义


序号 引脚标号 说明
1 VCC 5V/3.3V电源输入
2 GND 接地
3 CS 液晶屏片选信号,低电平使能
4 RESET 液晶屏复位信号,低电平复位
5 A0 液晶屏寄存器/数据选择信号,低电平:寄存器,高电平:数据
6 SDA SPI总线写数据信号
7 SCK SPI总线时钟信号
8 LED 背光控制,高电平点亮,如无需控制则接3.3V常亮

产品文档

程序下载

  1. Demo_Arduino_Mega2560_Hardware_SPI
  2. Demo_Arduino_Mega2560_Software_SPI
  3. Demo_Arduino_UNO_Hardware_SPI
  4. Demo_Arduino_UNO_Software_SPI
  5. Demo_C51_STC12C5A60S2_Hardware_SPI
  6. Demo_C51_STC12C5A60S2_Software_SPI
  7. Demo_C51_STC89C52RC_Software_SPI
  8. Demo_STM32F103RCT6_Hardware_SPI
  9. Demo_STM32F103RCT6_Software_SPI
  10. Demo_STM32F103ZET6_Hardware_SPI
  11. Demo_STM32F103ZET6_Software_SPI
  12. Demo_STM32F407ZGT6_Hardware_SPI
  13. Demo_STM32F407ZGT6_Software_SPI
  14. Demo_STM32F429IGT6_Hardware_SPI
  15. Demo_STM32F429IGT6_Software_SPI
