10.1inch HDMI Display-G

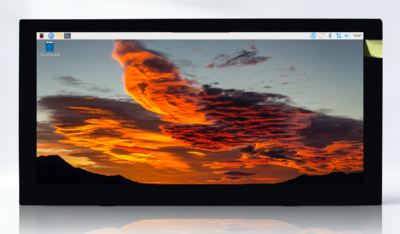

产品图片

产品特点

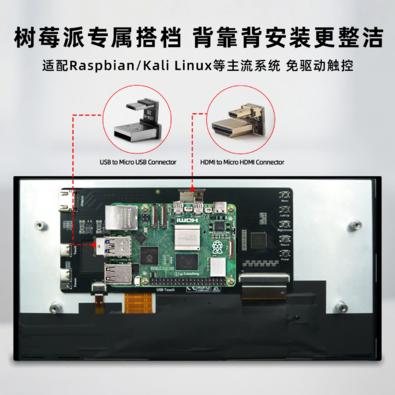

树莓派专属-简洁连接
- 提供配套转接头与支架，可实现树莓派与屏幕背靠背紧密安装，一体化外观简洁美观，远超传统分体连接的杂乱。
长条形IPS硬屏，视野更高效
- 采用10.1英寸长条比例IPS屏幕，天生适合纵向显示代码、浏览长网页、监控数据或作为视频剪辑副时间轴，节省宝贵的桌面纵深空间。
USB免驱5点触控
- 电容触控技术，支持高达5点触控。在Windows、Raspberry Pi OS、Ubuntu等主流系统上均可即插即用，无需安装额外驱动，交互体验直接高效。
广泛兼容，一屏多能
- 不仅是树莓派最佳伴侣，也是PC的完美副屏，同时支持Switch、Xbox等游戏主机。一块屏幕覆盖开发、办公、娱乐多种场景。
接口简洁，操作便利
- 只需一根HDMI线传输画面，一根USB线供电并实现触控。机身配备物理菜单按键，可轻松调节亮度、对比度等显示参数。

产品描述

产品参数

SKU	MPI1010
显示屏类型	IPS屏
显示屏尺寸	10.1 inch
分辨率	1520 x 720
显示区域	232.848 x 108.864 mm
背光亮度	280cd/m²
背光调节	按键调节
触摸屏类型	电容触摸屏
触摸IC	GT9110
电源	TYPE-C（5V）
模块整体功率	3.45W
视频输入接口	HDMI
模块尺寸 (长x宽x高)	260.14130.13(16.93±0.2)
产品重量 (含包装)	(g)

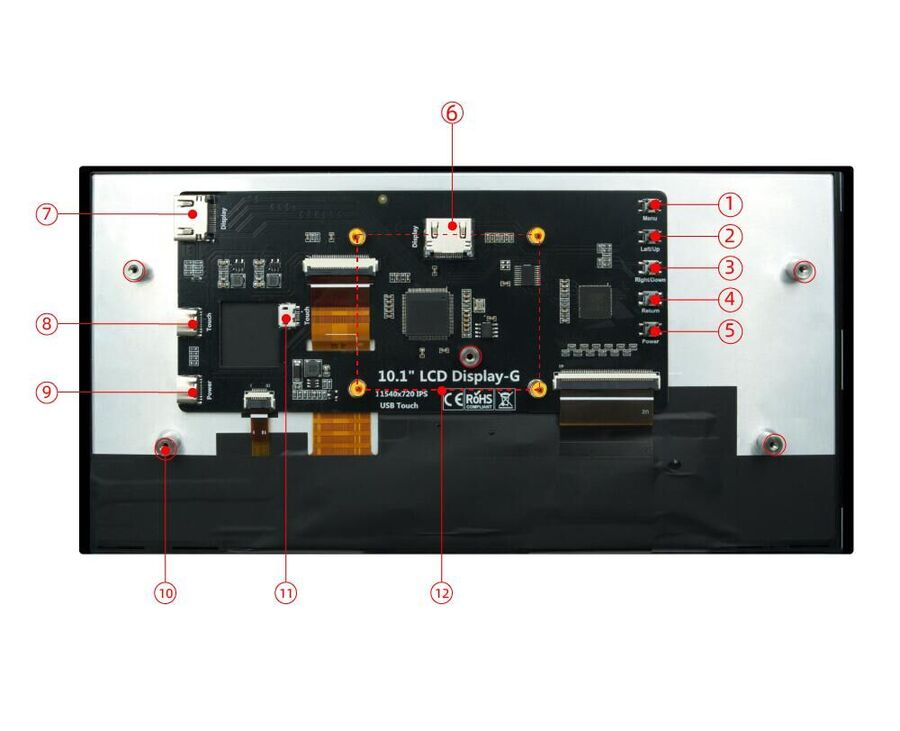

按键和接口功能说明

按键和接口	说明
① Menu	显示OSD设置菜单/选择键
② Left/UP	设置菜单时移动选择
③ Right/Down	方向键->(背光快捷调节键)
④ Return	设置显示菜单时，返回上一级
⑤ Power	打开或关闭LCD显示,以降低功耗
⑥ HDMI	用于HDMI高清视频输入,使用转接头连接树莓派
⑦ HDMI	用于HDMI高清视频输入,使用HDMI连接线连接主设备
⑧ Type C(Touch)	用于触摸和供电(5V)
⑨ Type C(Power)	供电(5V)
⑩ Hole × 4	用于固定亚克力板
⑪ Micro USB(Touch)	使用转接头连接树莓派用于触摸
⑫ Hole × 4	用于固定树莓派

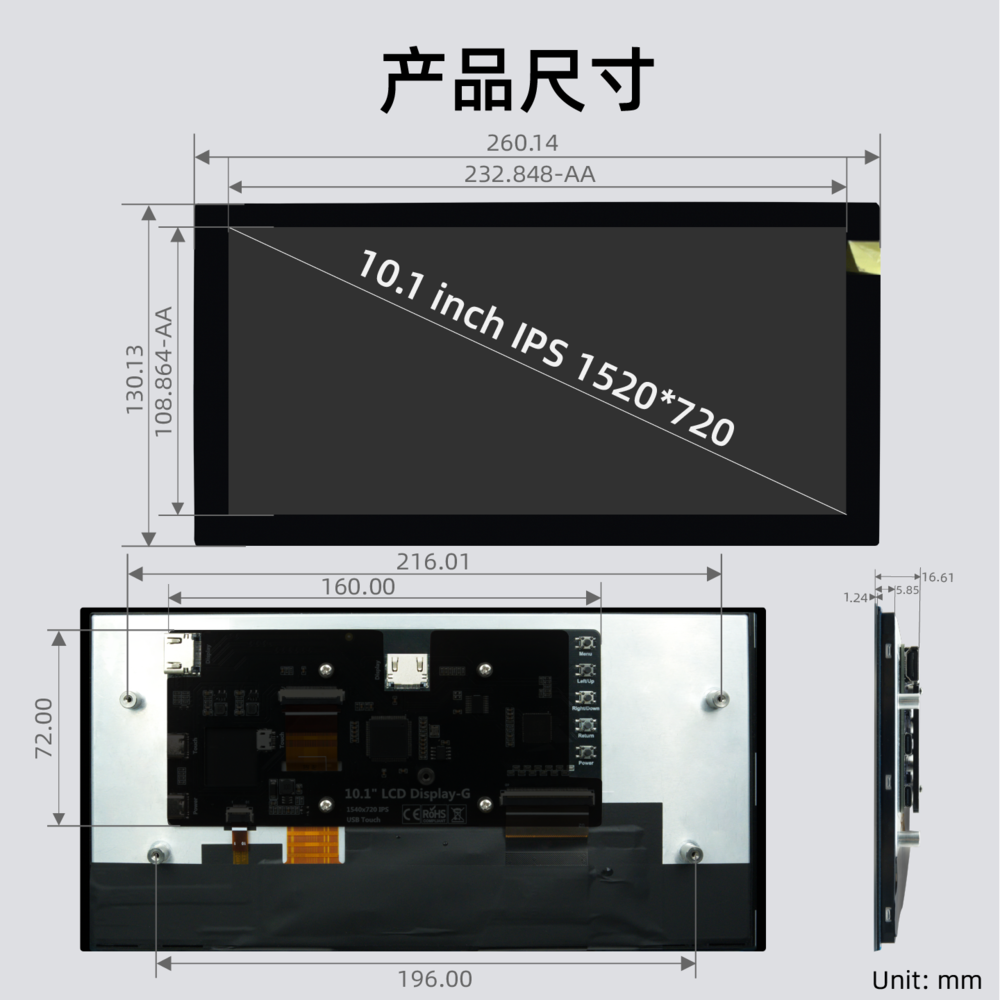

产品尺寸

在树莓派上如何使用

与树莓派主板组装

树莓派软件设置

步骤1, 下载最新官网镜像

1）下载Raspbian官方镜像

下载网址：https://www.raspberrypi.org/downloads/raspbian/

用户名：pi 密码：raspberry

2）下载Ubuntu Mate官方镜像

下载网址：https://ubuntu-mate.org/download/

用户名和密码开机后可以自己设置

3）下载Kail官方镜像

下载网址：https://www.offensive-security.com/kali-linux-arm-images/

用户名：kali 密码：kali

4）下载Retropie官方镜像

下载网址：https://retropie.org.uk/download/

用户名：pi 密码：raspberry

步骤2, 烧录官网镜像

1）下载并安装工具软件（如果已经安装好，此步骤可以忽略）

SD卡格式化软件SDFormatter下载网址：

https://www.sdcard.org/downloads/formatter_4/

镜像烧录软件Win32DiskImager下载网址：

https://sourceforge.net/projects/win32diskimager/

2）格式化SD卡

将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format

(一般选择快速格式化，其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。

3）烧录镜像

打开Win32DiskImager软件 -> 选择需要烧录的镜像文件（xxx.img） -> 选择SD卡 -> 点击“write”按钮 ->

选择“Yes” -> 等待烧录完成（整个过程大概持续10几分

步骤3, 插入SD卡

以上步骤都完成后，在电脑上弹出SD卡，然后插入树莓派背面的SD卡卡槽中

步骤4, 运行系统

将显示屏HDMI接口和TOUCH接口连接树莓派，接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用，

只需要连接本产品HDMI接口和TOUCH接口到电脑对应接口，就能直接显示和触摸。
