STM32F407VxT6 Board

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

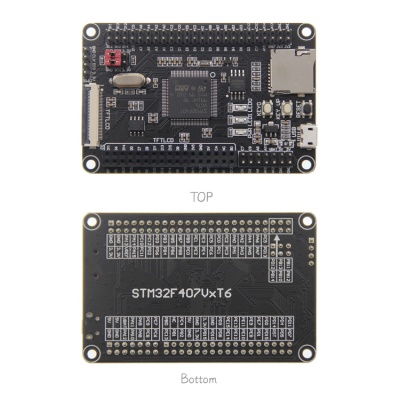

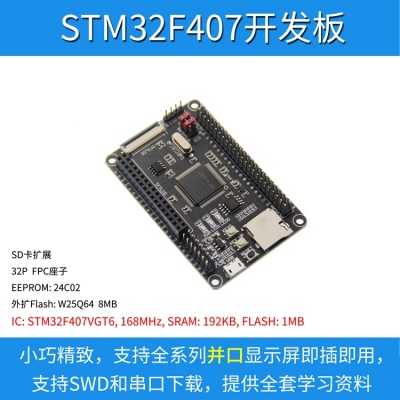

产品图片


产品特点

  • 外观小巧精致,方便各种DIY项目
  • 兼容两款CPU:STM32F407VGT6和STM32F407VET6
  • CPU主频高达168MHz,运行速度快,功能强大
  • 存储资源丰富,拥有内部SRAM:192KB,内部FLASH:1MB(STM32F407VGT6)、512KB(STM32F407VET6),外扩SPI FLASH:8MB,外扩EEPROM:256B
  • 支持SD卡,极大的扩展了存储空间
  • 支持LCD排针直插和FPC软排线连接
  • 支持全系列并口显示屏即插即用
  • 支持使用FSMC总线驱动LCD,显示速度快
  • 支持SWD和串口下载,调试方便
  • 支持USB通信
  • 扩展GPIO口,方便连接各种外设
  • 开发板内置保险丝电路,可最大限度保护板子
  • 开发资源丰富,简单易学,容易上手
  • 提供丰富的开发资料

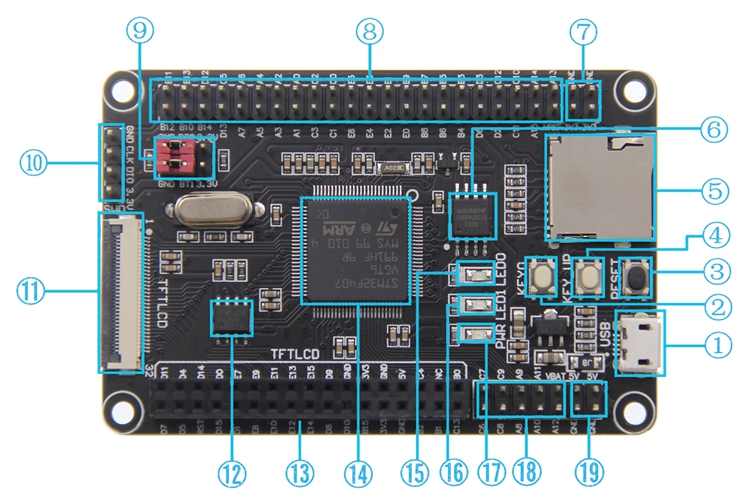

硬件描述


序号 硬件名称 描述
USB通信接口 用于最小系统板和PC机进行USB通信,包括USB从机(SLAVE)通信(最小系统板作为U盘)和USB主机(HOST)通信(最小系统板作为主机)。此接口还可以作为电源供电接口(作为USB主机时除外)。
KEY0测试按键 作为普通的测试按键使用,可用于程序中按键输入功能。
RESET复位按键 用于复位主芯片,另外当LCD TFT直插或者用FPC软排线直连时,它还可以复位LCD TFT
KEY_UP测试/唤醒按键 用于在待机状态下唤醒主芯片。如果不使用唤醒功能,则可以作为普通按键输入使用。
SD卡卡槽 用于插入SD卡,扩大最小系统板的数据存储空间。
W25Q64 SPI Flash 用于存储字库、图片和其他的用户数据,扩大数据存储空间。
3.3V电源输入/输出引脚 用于对外部提供3.3V电源,也可从外部接入3.3V电源给最小系统板供电。
扩展IO 用于连接外部设备。
BT0/BT1启动选择端口 用于选择主芯片复位后的启动模式。
SWD下载仿真接口 用于对最小系统板进行程序下载和仿真。
TFT_LCD FPC排线直插接口 用于通过FPC软排线连接LCD模块。
24C02 EEPROM 用于存取一些掉电不能丢失、数量较少且读取速度和次数要求不高的数据。
TFT_LCD 排针直插接口 用于通过排针直插LCD模块
STM32F407VGT6/STM32F407VET6主芯片 用于执行程序。拥有主频168MHz,内部SRAM:192KB,内部FLASH:1MB(STM32F407VGT6)、512KB(STM32F407VET6)
LED0测试灯(蓝色) 用于程序中测试GPIO输出、指示程序运行状态或者实现某些灯光效果等功能。
LED1测试灯(蓝色) 用于程序中测试GPIO输出、指示程序运行状态或者实现某些灯光效果等功能。
电源指示灯(红色) 用于指示最小系统板上电情况。
扩展IO 用于连接外部设备。
5V电源输入/输出引脚 用于对外部提供5V电源,也可从外部接入5V电源给最小系统板供电。

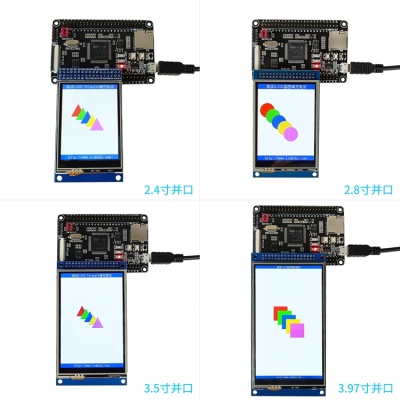

支持的液晶屏型号

STM32F407开发板,支持并口全系列显示屏即插即用:

  • 2.4寸并口-MRB2408
  • 2.8寸并口-MRB2801
  • 2.8寸并口-MRB2802
  • 3.2寸并口-MRB3205
  • 3.5寸并口-MRB3503
  • 3.5寸并口-MRB3511
  • 3.5寸并口-MRB3512
  • 3.97寸并口-MRB3973
  • 4.0寸并口-MRB3951
  • 4.0寸并口-MRB3952

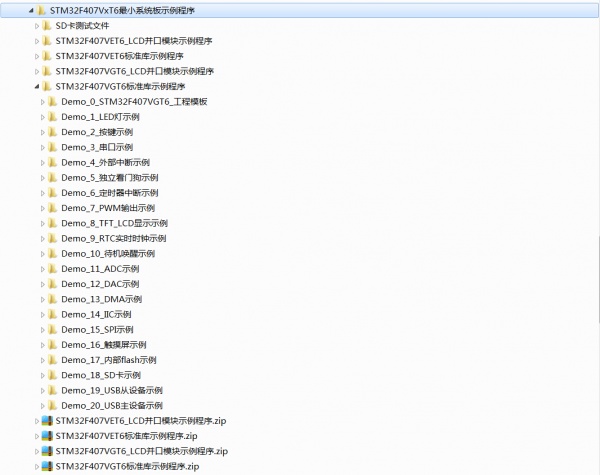

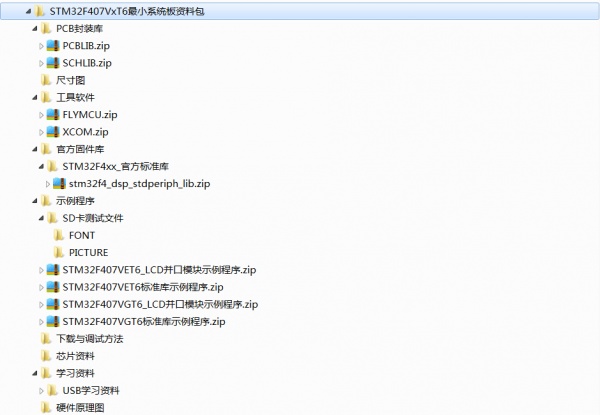

资料下载
