STM32F103C8T6最小系统开发板

产品图片

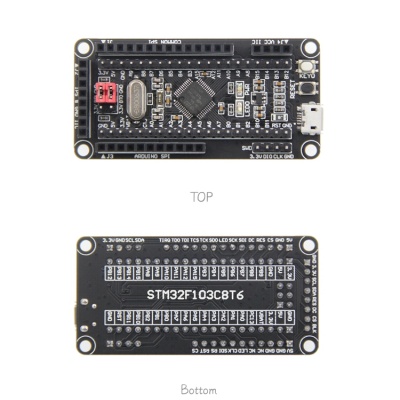

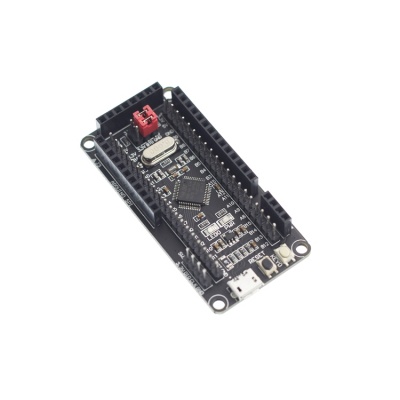

开发板STM32F103C8T6-40.jpg 开发板STM32F103C8T6-2pin-3.jpg

产品特点

  • CPU:STM32F103C8T6,主频:72MHz,内部FLASH:64KB,内部SRAM:20KB
  • 开发资源丰富,简单易学,容易上手
  • 外观小巧精致,方便各种DIY项目
  • 支持SWD和串口下载,调试方便
  • 支持SPI接口和IIC接口显示模块直插
  • 扩展GPIO口,方便连接各种外设
  • 提供丰富的开发资料

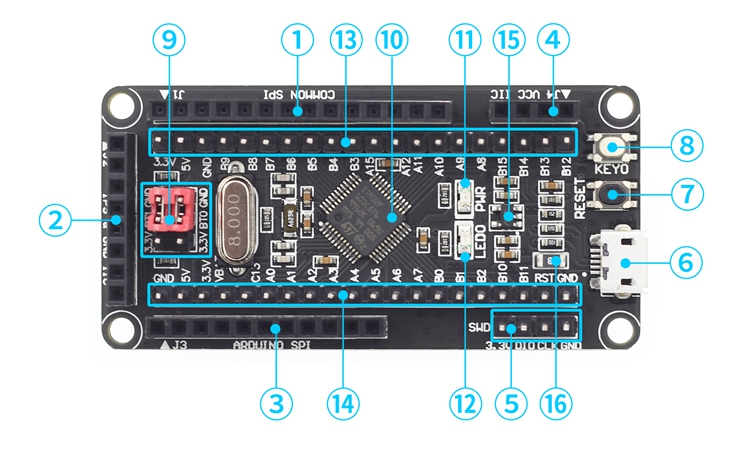

硬件描述


序号 硬件名称 描述

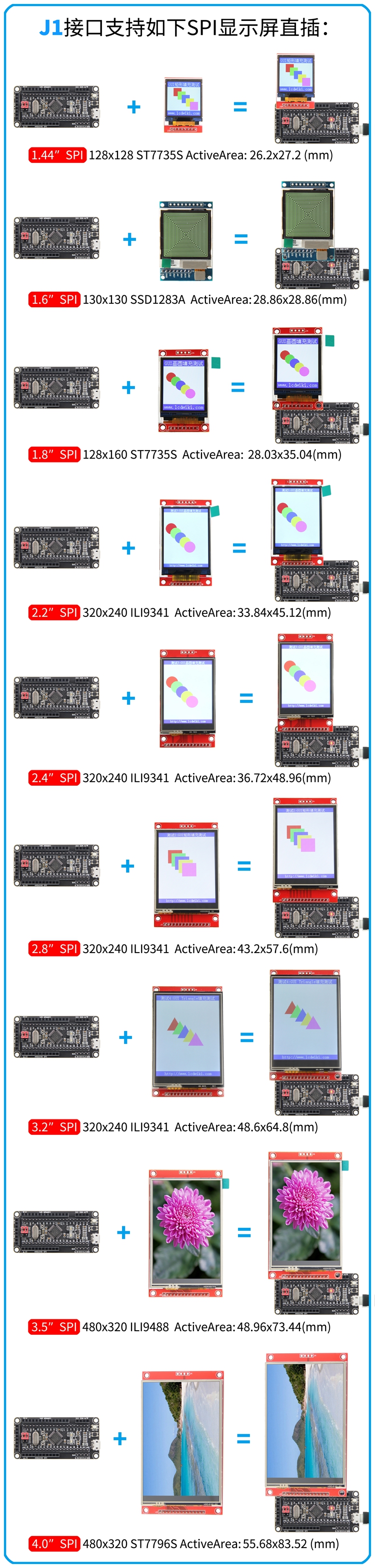

J1接口 用于直插COMMON-SPI接口的显示模块

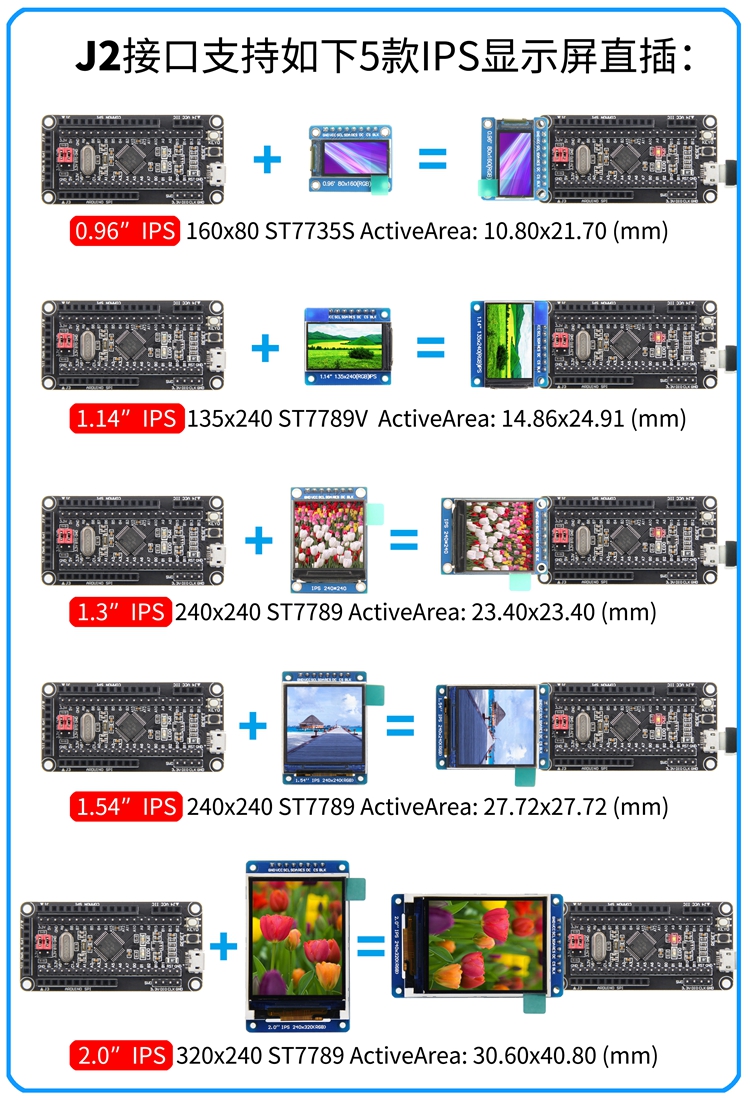

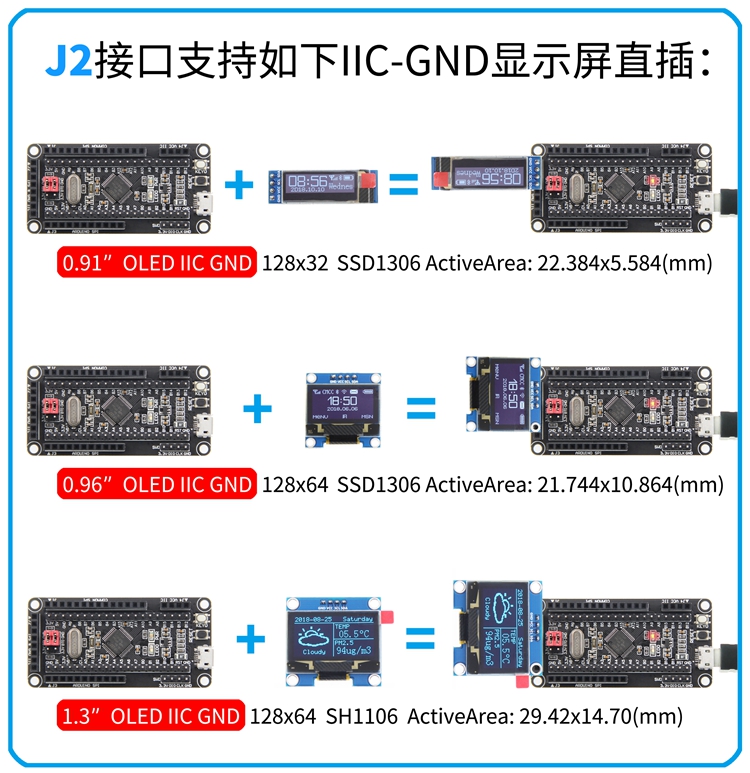

J2接口 用于直插IIC-GND接口的显示模块 / IPS材质的显示模块

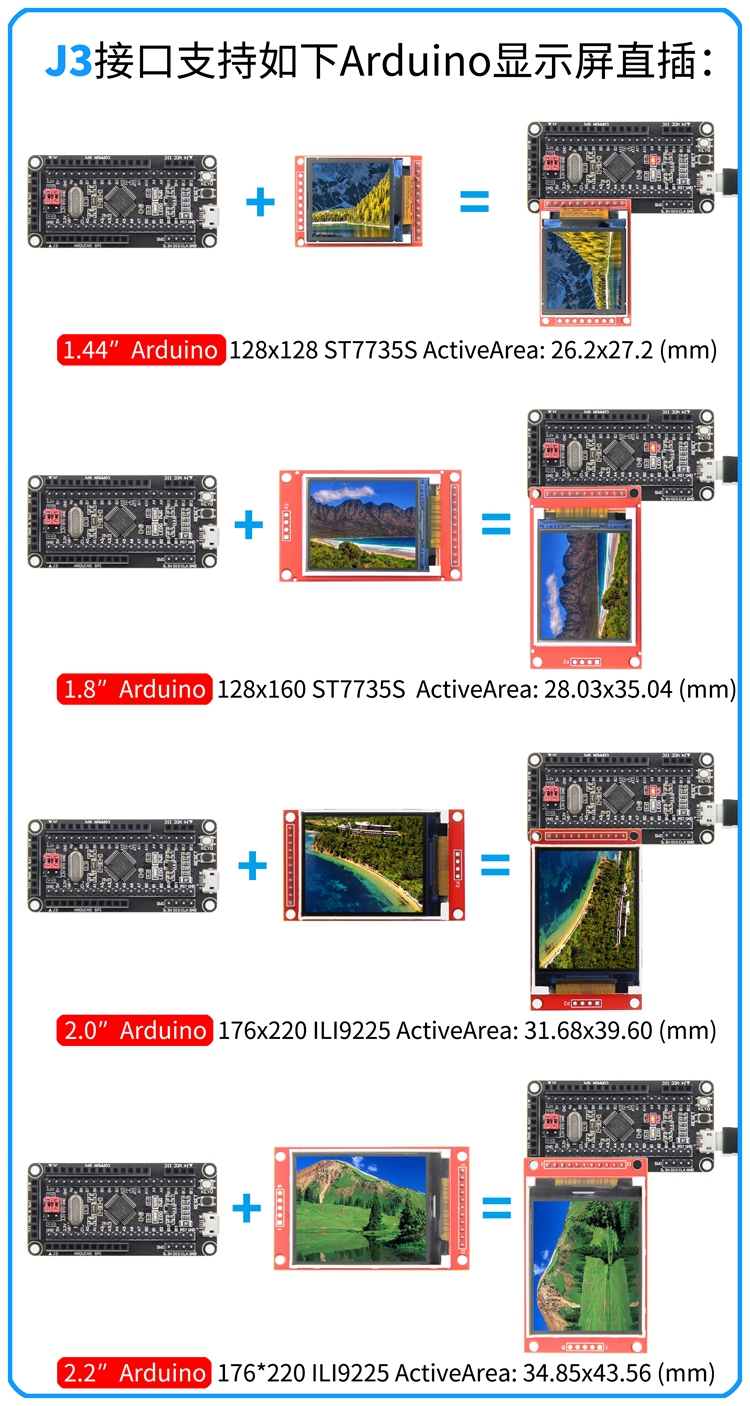

J3接口 用于直插Arduino-SPI接口的显示模块

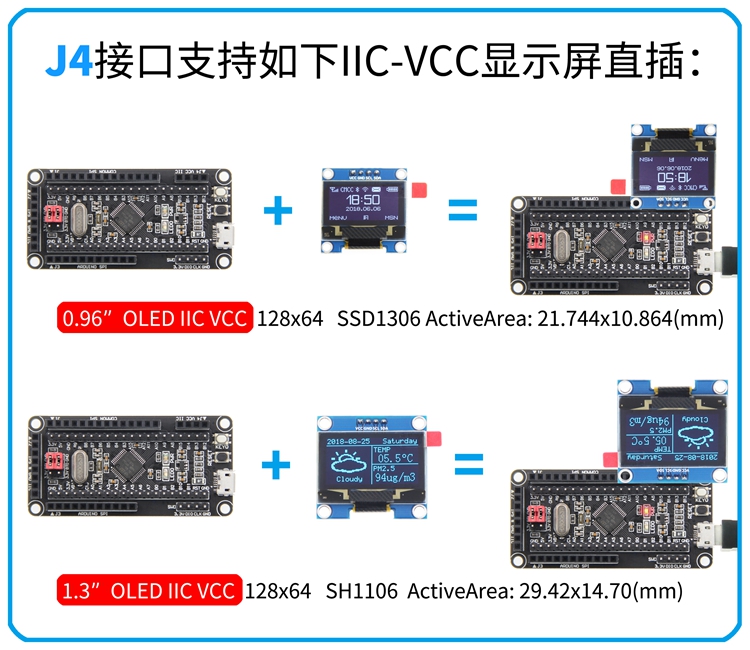

J4接口 用于直插IIC-VCC接口的显示模块
SWD接口 用于SWD下载和仿真
USB通信接口 用于USB通信和供电
复位按键 用于通过按键复位开发板
KEY0按键 用于待机唤醒或者程序按键功能设计
BT0/BT1启动选择端口 用于选择开发板复位后的启动方式
STM32F103C8T6 主芯片,主频:72MHz,内部FLASH:64KB,内部SRAM:20KB,支持RTC、中断、PWM、DMA等功能
电源指示灯 红色LED灯,用于指示开发板是否正常上电
LED0灯 蓝色LED灯,用于指示的程序运行状态和DIY程序灯光效果设计
⑬,⑭ 扩展IO 用于连接各种外设,方便项目开发
电源稳压IC 5V输入,3.3V输出
自恢复保险丝 用于当发生短路或者其它故障时,保障电路的安全

液晶屏直插说明

开发板STM32F103C8T6-Commom-SPI-2.jpg 开发板STM32F103C8T6-IIC-GND-2.jpg 开发板STM32F103C8T6-IPS-2.jpg 开发板STM32F103C8T6-Arduino-2.jpg 开发板STM32F103C8T6-IIC-VCC-2.jpg
