SSD1963-RGB转接板

产品图片

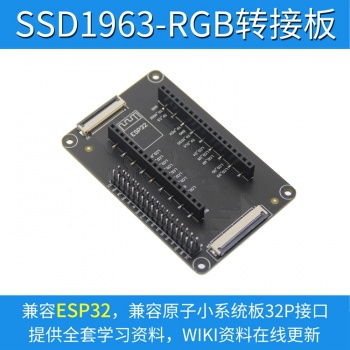

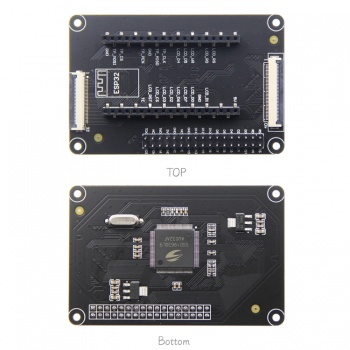

RGB转接板-main.jpg RGB转接板-2pin.jpg 5-RGB-转接板-STM32F407-2.jpg

产品介绍

  • 板载SSD1963控制IC
  • 支持最高分辨率800*480
  • 支持原子STM32开发板软排线直连和排针直连
  • 支持ESP32开发板直插
  • 支持RGB显示模块软排线直连
  • 支持8位和16位并口总线传输,传输速度块
  • 提供丰富的STM32平台和ESP32平台示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
SKU SSD1963
驱动芯片 SSD1963
最高分辨率 800*480
STM32开发板输入接口 16位并口
ESP32开发板输入接口 8位并口
输出接口 24位RGB并口
模块PCB底板尺寸 50.00x77.00(mm)
输入电压 5V
IO电压 3.3V和1.8V
功耗 36mA
重量(净重) 22 (g)

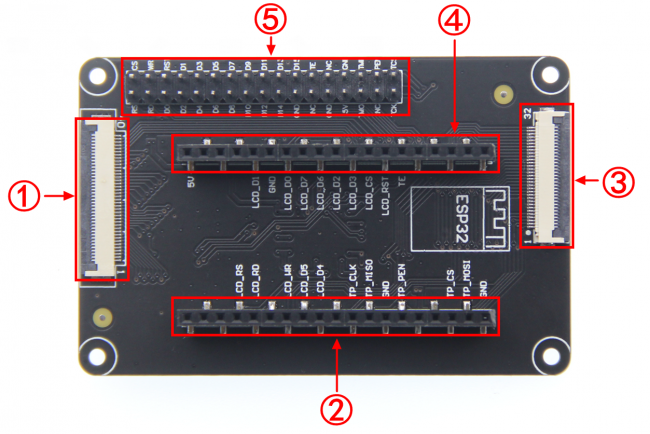

接口定义


①--40PIN软排线输出接口
②④--ESP32开发板直插接口
③--STM32开发板32PIN软排线输入接口
⑤--STM32开发板34PIN排针输入接口
  • STM32开发板排针输入接口引脚说明
序号 引脚名称 说明
1 CS 液晶屏片选控制引脚(低电平使能)
2 RS 液晶屏寄存器/数据选择控制引脚(低电平:寄存器,高电平:数据)
3 WR 液晶屏写控制引脚
4 RD 液晶屏读控制引脚
5 RST 液晶屏复位控制引脚(低电平复位)
6~21 D0~D15 液晶屏16位数据总线引脚(8位模式下使用D0~D7)
22 GND 电源地
23 TE 液晶屏撕裂效应信号引脚(只读)
24 NC 无定义,保留
25 NC 无定义,保留
26 GND 电源地
27 GND 电源地
28 5V 模块电源正极引脚(接5V)
29 TMI 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
30 TMO 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
31 PEN 触摸屏中断检测引脚(发生触摸时为低电平)
32 NC 无定义,保留
33 TCS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
34 TCK 电容触摸屏IIC总线时钟引脚(电阻触摸屏SPI总线时钟引脚)
  • STM32开发板软排线输入接口引脚说明
序号 引脚名称 说明
1 TCK 电容触摸屏IIC总线时钟引脚(电阻触摸屏SPI总线时钟引脚)
2 TCS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
3 PEN 触摸屏中断检测引脚(发生触摸时为低电平)
4 TMO 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
5 TMI 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
6 5V 模块电源正极引脚(接5V)
7 GND 电源地
8 GND 电源地
9 NC 无定义,保留
10 NC 无定义,保留
11 TE 液晶屏撕裂效应信号引脚(只读)
12~27 D15~D0 液晶屏16位数据总线引脚(8位模式下使用D0~D7)
28 RST 液晶屏复位控制引脚(低电平复位)
29 RD 液晶屏读控制引脚
30 WR 液晶屏写控制引脚
31 RS 液晶屏寄存器/数据选择控制引脚(低电平:寄存器,高电平:数据)
32 CS 液晶屏片选控制引脚(低电平使能)
  • ESP32开发板直插接口引脚说明
序号 引脚名称 说明
1 5V 电源输入引脚(接5V)
2 LCD_RS 液晶屏寄存器/数据选择引脚(高电平:数据;低电平:寄存器)
3 LCD_RD 液晶屏读控制引脚
4 LCD_D1 8位并口数据总线第2引脚
5 GND 电源地
6 LCD_WR 液晶屏写控制引脚
7 LCD_D0 8位并口数据总线第1引脚
8 LCD_D5 8位并口数据总线第6引脚
9 LCD_D7 8位并口数据总线第8引脚
10 LCD_D4 8位并口数据总线第5引脚
11 LCD_D6 8位并口数据总线第7引脚
12 LCD_D2 8位并口数据总线第3引脚
13 TP_CLK 电容触摸屏IIC总线时钟控制引脚(电阻触摸屏SPI总线时钟控制引脚)
14 LCD_D3 8位并口数据总线第4引脚
15 TP_MISO 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
16 LCD_CS 液晶屏片选控制引脚(低电平使能)
17 GND 电源地
18 LCD_RST 液晶屏复位控制引脚(低电平有效)
19 TP_PEN 触摸屏中断检测引脚(发生触摸时为低电平)
20 TE 撕裂效应信号引脚(只读)
21 TP_CS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
22 TP_MOSI 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
23 GND 电源地
  • 软排线输出接口引脚说明
序号 引脚名称 说明
1 VCC5 电源输入引脚(接5V)
2 VCC5 电源输入引脚(接5V)
3~10 R0~R7 8位RED数据引脚
11 GND 电源地
12~19 G0 ~ G7 8位GREEN数据引脚
20 GND 电源地
21~28 B0 ~ B7 8位BLUE数据引脚
29 GND 电源地
30 PCLK 像素时钟控制引脚
31 HSYNC 水平同步信号控制引脚
32 VSYNC 垂直同步信号控制引脚
33 DE 数据使能信号控制引脚
34 LCD_BL 液晶屏背光控制引脚
35 TP_CS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
36 TP_MOSI 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
37 TP_MISO 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
38 TP_CLK 电容触摸屏IIC总线时钟控制引脚(电阻触摸屏SPI总线时钟控制引脚)
39 TP_PEN 触摸屏中断控制引脚(产生触摸时,为低电平)
40 LCD_RST 液晶屏复位控制引脚(低电平有效)

如何连接

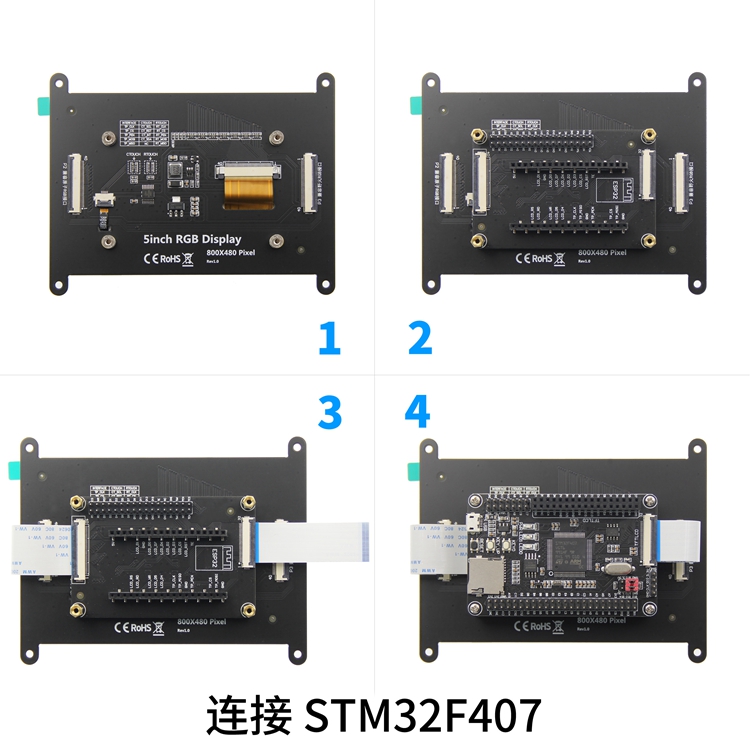

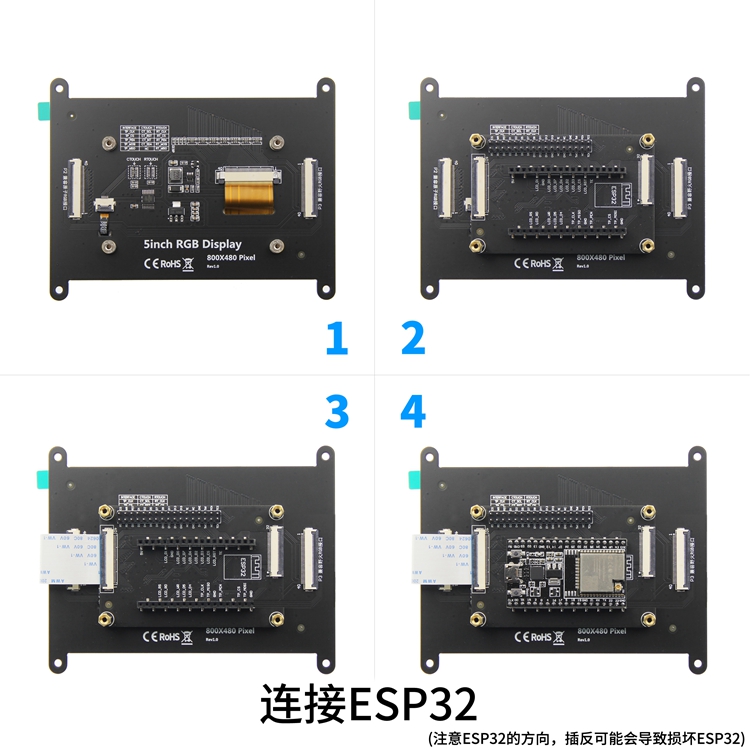

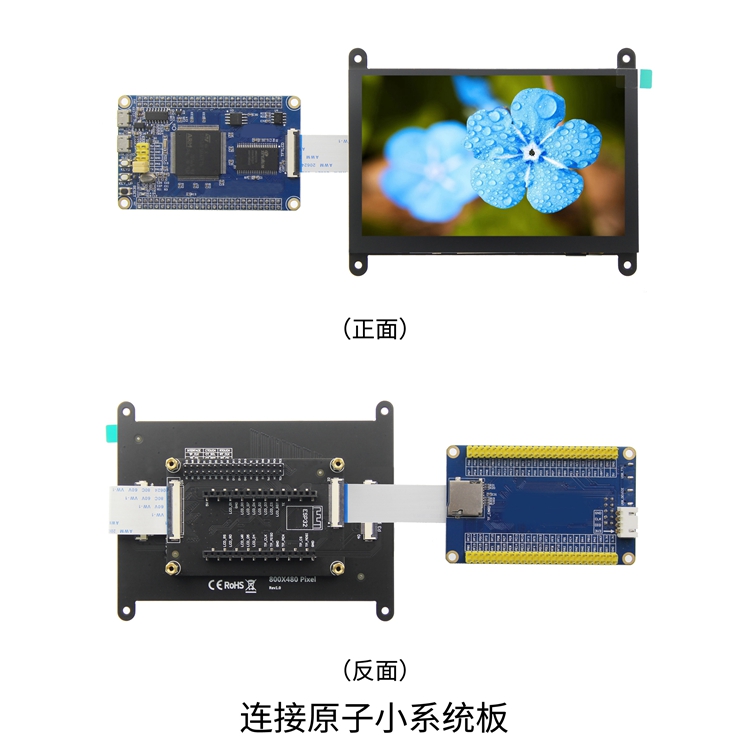

5-RGB-转接板-原子小系统板.jpg 5-RGB-转接板-STM32F407-2.jpg 5-RGB-ESP32-1.jpg

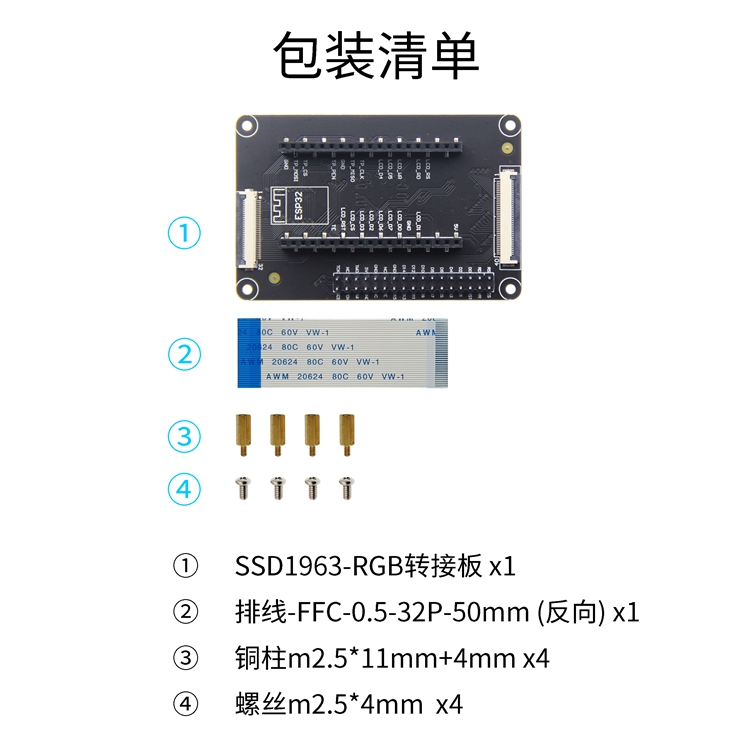

包装清单
