概述

当我们直接将没有板载电平转换模块的SPI显示模块接到Arduino上运行时,会发现根本不能运行。

这是因为SPI模块的引脚只能输入3.3V高电平,而Arduino输出的高电平为5V。要想成功运行,有两种

方法:短接法和外接电平转换模块法。

短接法的优点是操作简单,只需短接,不需要再外接器件,缺点是运行时,模块发热量较大,可能

会影响模块的使用寿命。

外接电平转换模块法为常规操作,优点是运行时模块发热量小,运行稳定,缺点是操作稍微复杂

(需要外接电平转换模块),增加成本(需要额外购买电平转换模块)。

综上所述,推荐使用外接电平转换模块法。

短接法

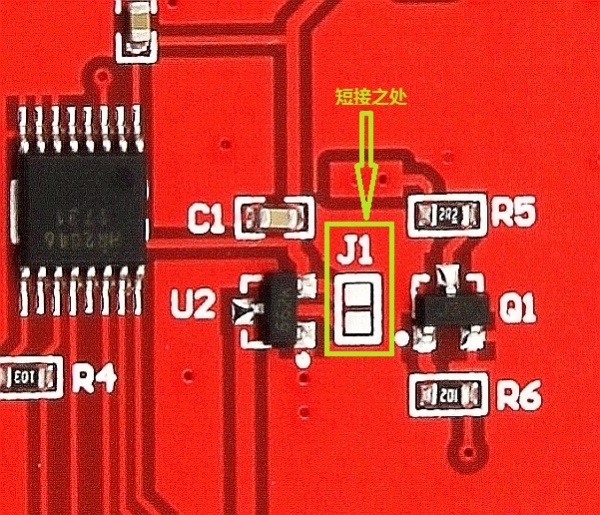

所谓短接法就是将模块背后的J1元件位置(如下图所示)用焊锡短接起来。短接后,运行时模块VCC

引脚必须接5V电源(接3.3V不能运行)。


外接电平转换模块法

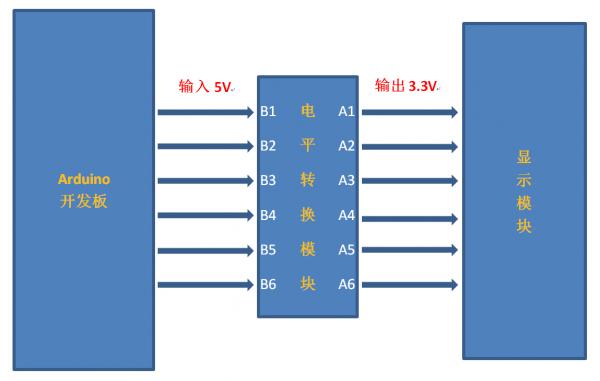

所谓外接电平转换模块法就是将Arduino和显示模块通过外部电平转换模块连接起来,这样就可以将

Arduino输出的5V高电平经过电平转换模块转换为3.3V,然后输入给显示模块。如下图所示:
