MHS-3.5inch RPi Display

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

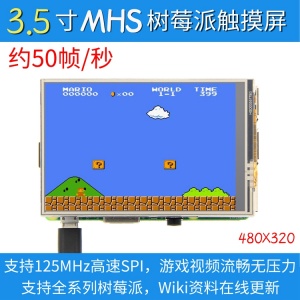

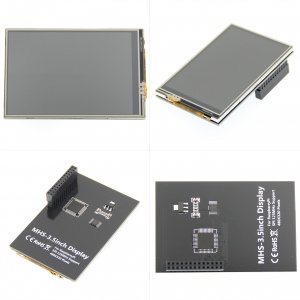

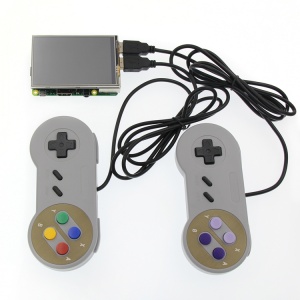

产品图片


产品介绍

  • 物理分辨率320×480,带电阻式触摸控制
  • 支持125MHz SPI信号输入,显示稳定无花屏无闪烁
  • 配合树莓派使用刷新率约60FPS,播放视频玩游戏无压力
  • 支持FBCP软件驱动,支持双屏显示,可通过软件调整分辨率进行缩放
  • 大小与树莓派相同,完美兼容并可直接插入任何版本树莓派(Raspberry Pi ZeroW,A, A+, B, B+, 2B, 3B, 3B+)
  • 支持Raspbian/Ubuntu/Kali/Retropie系统,提供驱动和镜像
  • 本产品通过CE、RoHS认证

主要参数

名称 描述
SKU MHS3528
尺寸 3.5inch
类型 TFT
接口 SPI (支持125MHz SPI信号输入)
分辨率 320*480 (Pixel)
触摸面板控制芯片 XPT2046
LCD驱动 ILI9486
背光 LED
功耗 0.16A*5V
工作温度(℃) -20~70
外形尺寸 85.42*55.60 (mm)
包装尺寸 136x98x41 (mm)
重量(g) 92 (g)

硬件说明

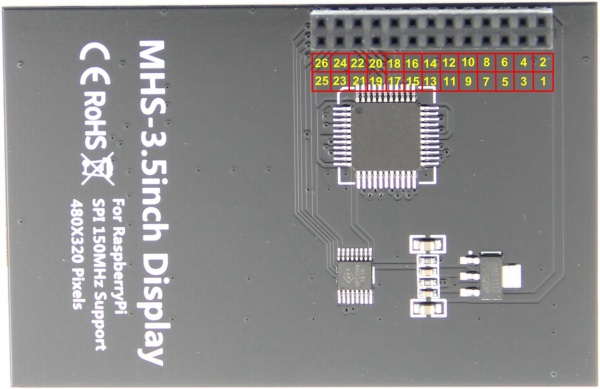

  • 接口定义
引脚号 标识 描述
1, 17 3.3V 电源正(3.3V电源输入)
2, 4 5V 电源正(5V电源输入)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC悬空
6, 9, 14, 20, 25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
18 LCD_RS 指令/数据 寄存器选择,低电平为指令,高电平为数据
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 RST 复位信号,低电平复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平使能
26 TP_CS 触摸面板片选信号,低电平使能
  • 产品尺寸


在树莓派Raspbian/Ubuntu Mate/Kali/Retropie系统中使用

有两种使用方法

方法一

直接下载我们制作的镜像烧录到micro SD卡里,插入到RaspberryPi中使用 (Q:不会烧录?)
镜像下载见资源下载的镜像下载

方法二

步骤1,安装各种系统最新官方镜像 (Q:不会安装?)
(1)从官方下载最新Raspbian/Ubuntu Mate/Kali-linux/Retropie镜像
(2)使用SDFormatter格式化Micro SD卡,
(3)使用Win32DiskImager把官方镜像烧录到Micro SD卡。
步骤2,与树莓派连接

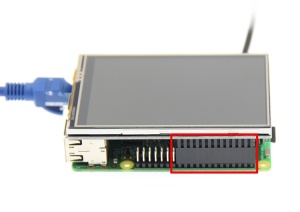

如图将液晶屏母座靠右对齐树莓派排针插入
插入MicroSD卡,连接网线,接好电源




步骤3,安装LCD驱动
A、在Raspbian系统中安装(树莓派需要连接互联网)
(1)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接?)
(2)执行以下命令获取LCD驱动并安装(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS35-show
B、在Ubuntu Mate、Kali、Retropie系统中安装
(1)下载本地驱动,下载链接如下:(因为系统差异,从github下载的驱动不能在Ubuntu Mate、Kali、Retropie这三个系统中正常运行,所以只能使用本地驱动)
适用于Ubuntu-mate-18.04系统的驱动下载:LCD-show.tar.gz
适用于Kali-linux系统的驱动下载:LCD-show.tar.gz
适用于retropie-rpi2_rpi3系统的驱动下载:LCD-show.tar.gz
适用于retropie-rpi1_zero系统的驱动下载:LCD-show.tar.gz
(2)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接?)
(3)将本地驱动拷贝到运行的树莓派系统中,并执行以下命令解压(可以通过SD卡或者FileZilla软件拷贝)
tar -xvzf LCD-show.tar.gz
(4)执行以下命令安装LCD驱动
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS35-show
步骤4,检测驱动是否安装成功
(1)LCD驱动安装完成后,系统会自动重启。启动成功后,LCD可以正常显示和触摸就说明驱动安装成功了

注意事项:

A、ubuntu系统默认SSH没有开启,具体开启方法见RaspberryPi Ubuntu-mate系统开启SSH说明
B、ubuntu-18.04系统ssh连接可能会失败,具体解决方法见RaspberryPi Ubuntu-mate-18.04系统ssh连接失败解决方法说明
C、retropie-rpi1_zero系统不能通过SSH登录(没有网口和wifi模块),需要通过串口拷贝驱动,具体设置方法见RaspberryPi Zero打开串口说明
D、Retropie系统游戏安装及设置说明见RaspberryPi Retropie系统使用说明

常见问题FAQ

资源下载

  • 文档
  1. MHS-3.5inch Display快速入门
  2. MHS-3.5inch Display用户手册
  3. 如何安装LCD驱动
  4. 如何校准电阻触摸屏
  5. 如何安装虚拟键盘
  6. 如何修改显示方向和触摸-GPIO-电阻触摸
  7. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)
  8. RaspberryPi Ubuntu-mate系统开启SSH说明
  9. RaspberryPi Ubuntu-mate-18.04系统SSH连接失败解决方法说明
  10. RaspberryPi Zero打开串口说明
  11. RaspberryPi Retropie系统使用说明
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
系统名称 系统版本 支持的树莓派版本 默认用户名和密码 下载地址
Raspbian 2019-04-08 PI3B+/A/A+/B/B+/PI2/

PI3/ZERO/ZERO W

user: pi

password: raspberry

360-2.jpg360Yun: MHS-3.5inch_Display-2019-04-08-raspbian-stretch-full.7z
Mega-1.jpg Mega: MHS-3.5inch_Display-2019-04-08-raspbian-stretch-full.7z
Ubuntu-mate 18.04.2-beta1 PI3B+,PI3,PI2 user: pi

password: raspberry

360-2.jpg360Yun: MHS-3.5inch_Display-ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.7z
Mega-1.jpg Mega: MHS-3.5inch_Display-ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.7z
Kali-linux 2019.1,nexmon PI3B+,PI3,PI2 user: root

password: toor

360-2.jpg360Yun: MHS-3.5inch_Display-kali-linux-2019.1-rpi3-nexmon.7z
Mega-1.jpg Mega: MHS-3.5inch_Display-kali-linux-2019.1-rpi3-nexmon.7z
RetroPie-rpi2_rpi3  April 14, 2018. PI3B+,PI3,PI2 user: pi

password: raspberry

360-2.jpg360Yun: MHS35-retropie-4.4-rpi2_rpi3.7z
Mega-1.jpg Mega: MHS35-retropie-4.4-rpi2_rpi3.7z
RetroPie-rpi1_zero  April 14, 2018. Pi1/ZERO/ZERO W user: pi

password: raspberry

360-2.jpg360Yun: MHS35-retropie-4.4-rpi1_zero.7z
Mega-1.jpg Mega: MHS35-retropie-4.4-rpi1_zero.7z
