CH552 Board
来自LCD wiki

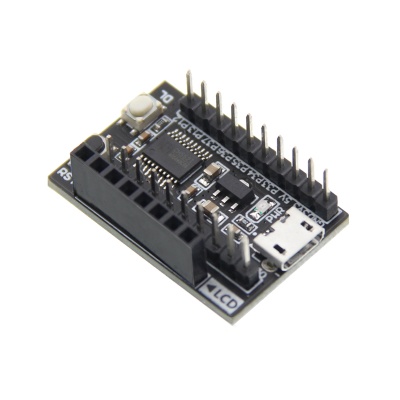

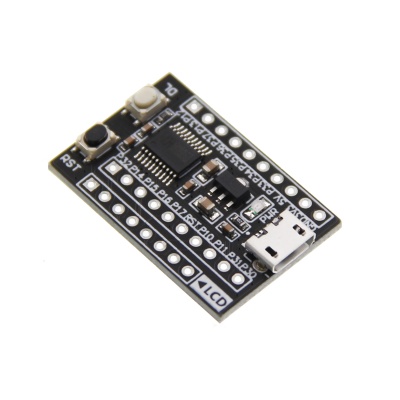

产品图片
产品特点
- CPU：CH552T，主频：16MHz，内部FLASH：16KB，内部SRAM：256B
- 开发资源丰富，简单易学，容易上手
- 外观小巧精致，方便各种DIY项目
- 支持USB和串口下载，调试方便
- 支持SPI接口和IIC接口显示模块直插
- 扩展GPIO口，方便连接各种外设
- 提供丰富的开发资料

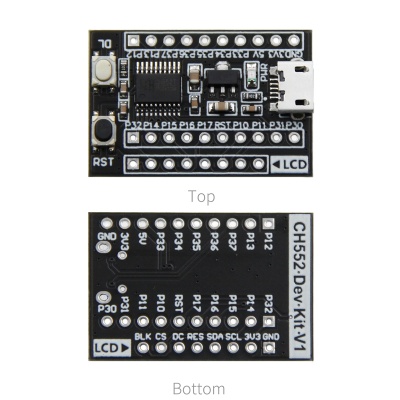

硬件描述
| 序号 | 硬件名称 | 描述 |
| ① | 下载按键 | 用于USB下载和串口下载。按住该按键，然后给最小系统板上电，就会进入下载模式 |
| ② | 复位按键 | 用于通过按键复位开发板 |
| ③ | CH552T主芯片 | 主频：16MHz，内部FLASH：16KB，内部SRAM：256B，支持中断、PWM、定时器、SPI等功能 |
| ④，⑨ | LCD直插接口 | 用于直插普通使用SPI总线的LCD模块 |
| ⑤ | 扩展IO排针 | 用于连接各种外设，方便项目开发 |
| ⑥ | USB通信接口 | 用于USB下载、通信和供电 |
| ⑦ | 电源指示灯 | 红色LED灯，用于指示开发板是否正常上电 |
| ⑧ | 电源稳压IC | 5V输入，3.3V输出 |
如何烧录下载程序
配套测试Demo资料包
产品文档
- CH552最小系统板用户手册
- CH552最小系统板尺寸图
- CH552最小系统板原理图
- CH552最小系统板IO资源分配表
- CH552最小系统板原理图库
- CH552最小系统板PCB封装库
- CH552数据手册
- CH55X汇编指令
