CH32F103C8T6 Board
来自LCD wiki

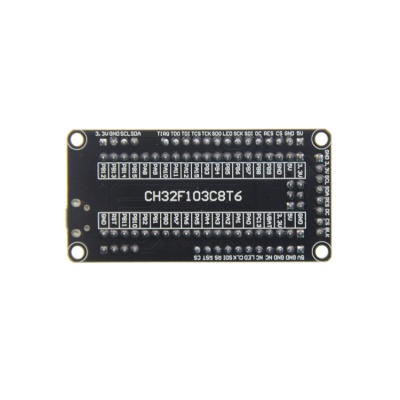

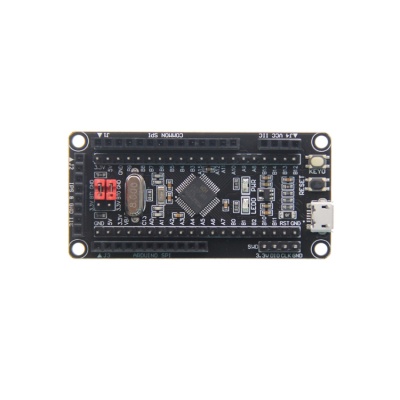

产品图片
产品特点
- CPU：CH32F103C8T6，主频：72MHz，内部FLASH：64KB，内部SRAM：20KB
- 开发资源丰富，简单易学，容易上手
- 外观小巧精致，方便各种DIY项目
- 支持SWD和串口下载，调试方便
- 支持SPI接口和IIC接口显示模块直插
- 扩展GPIO口，方便连接各种外设
- 提供丰富的开发资料
硬件描述

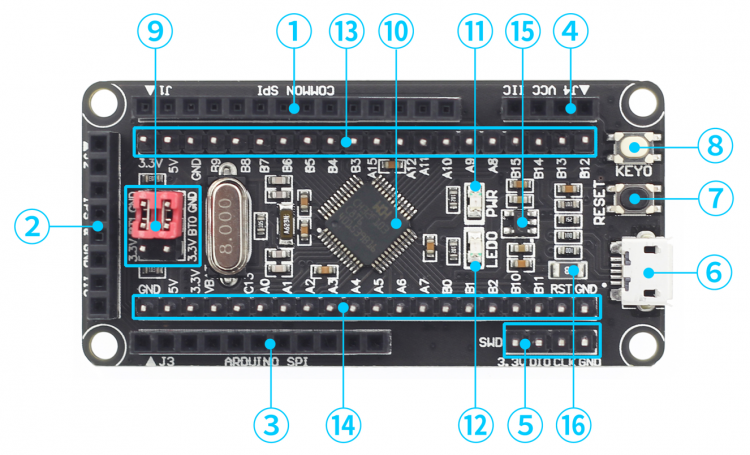

| 序号 | 硬件名称 | 描述 |
| ① | J1接口 | 用于直插COMMON-SPI接口的显示模块 |
| ② | J2接口 | 用于直插IIC-GND接口的显示模块 / IPS材质的显示模块 |
| ③ | J3接口 | 用于直插Arduino-SPI接口的显示模块 |
| ④ | J4接口 | 用于直插IIC-VCC接口的显示模块 |
| ⑤ | SWD接口 | 用于SWD下载和仿真 |
| ⑥ | USB通信接口 | 用于USB通信和供电 |
| ⑦ | 复位按键 | 用于通过按键复位开发板 |
| ⑧ | KEY0按键 | 用于待机唤醒或者程序按键功能设计 |
| ⑨ | BT0/BT1启动选择端口 | 用于选择开发板复位后的启动方式 |
| ⑩ | STM32F103C8T6 | 主芯片，主频：72MHz，内部FLASH：64KB，内部SRAM：20KB，支持RTC、中断、PWM、DMA等功能 |
| ⑪ | 电源指示灯 | 红色LED灯，用于指示开发板是否正常上电 |
| ⑫ | LED0灯 | 蓝色LED灯，用于指示的程序运行状态和DIY程序灯光效果设计 |
| ⑬，⑭ | 扩展IO | 用于连接各种外设，方便项目开发 |
| ⑮ | 电源稳压IC | 5V输入，3.3V输出 |
| ⑯ | 自恢复保险丝 | 用于当发生短路或者其它故障时，保障电路的安全 |
液晶屏直插说明
如何烧录下载程序
- CH32开发板SWD下载之ST-Link使用说明（keil）
- CH32开发板SWD下载之WCH-Link使用说明（keil）
- CH32开发板ST-Link解除读保护说明
- CH32开发板WCH-Link解除读保护说明
- CH32开发板串口下载说明
- CH32开发板WCH-Link使用说明
- CH32开发板WCH-Link_Utility使用说明
- MounRiver Studio使用说明
- CH32开发板仿真器下载和脱机下载说明
配套测试Demo资料包
产品文档
- CH32F103C8T6最小系统板用户手册
- CH32F103C8T6最小系统板尺寸图
- CH32F103C8T6最小系统板原理图
- CH32F103C8T6最小系统板IO资源分配表
- CH32F103C8T6最小系统板原理图库
- CH32F103C8T6最小系统板PCB封装库
- CH32F103C8T6数据手册
- CH32F103C8T6快速应用手册
- CH32X系列应用手册
