7inch HDMI Display-H

来自LCD wiki
更多语言

语言选择

Languages

➤中文
➤EN

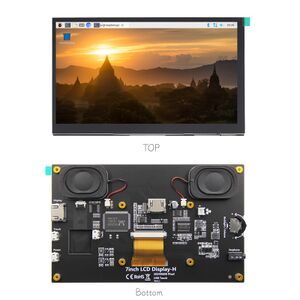

产品图片

产品特点

  • IPS全视角显示屏
○可视角度大
○色彩真实
○动态画质出色
○节能环保
  • 1024X600高清视界
○分辨率为高清1024X600点阵
○比800X480普通显示屏更细腻
  • 外置音频输出接口
○内置功放电路
○外置3.5mm音频输出接口
  • 用作mini PC显示器
○支持树莓派、Banana Pi、BB Black等主流的开发板
○配合树莓派使用时支持Raspbian、Kali linux、ubuntu等主流系统,单点触控即插即用免驱动。
  • 用作计算机显示器
○支持win10/win8/win7系统,支持五点触控即插即用免驱动

产品描述

  • 产品参数
SKU MPI7006
显示屏类型 IPS屏
显示屏尺寸 7.0Inch
分辨率 1024 x 600
背光调节 独立按键调节
触摸屏类型 电容触摸屏
触摸IC GT911
电源 MicroUSB(5V/2A)
功率 100%亮度,2.9W;带喇叭版本,100%亮度,100%音量,4W
视频输入接口 HDMI
音频输出接口 3.5mm音频接口
显示区域 154.2144 × 85.92 (mm)
模块尺寸 (长x宽x高) 164.90 × 102.00 × 14.25±0.2 (mm)
包装尺寸 (长x宽x高) 208 ×148 ×68 (mm)
产品重量 (含包装) 510 (g)

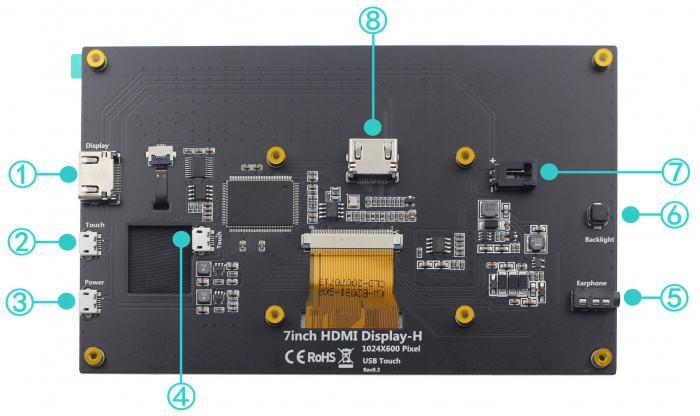

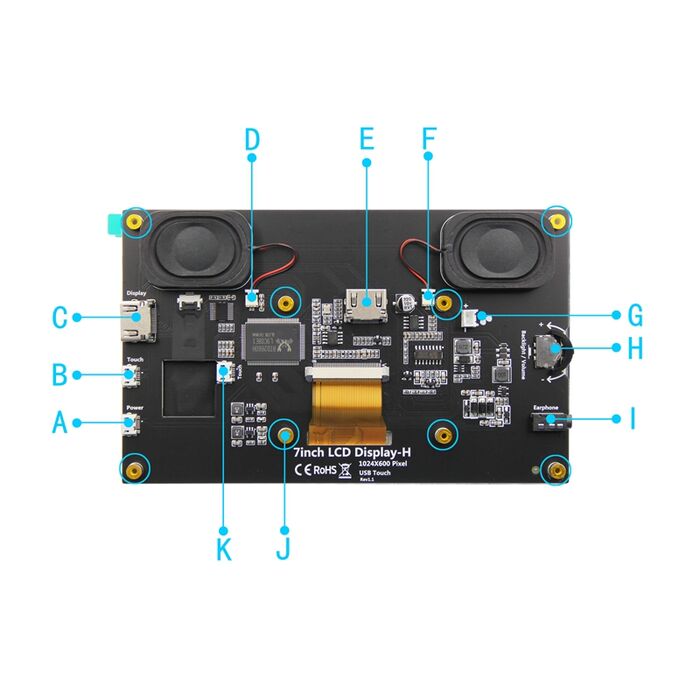

  • 按键和接口功能说明

按键和接口 说明
① HDMI接口 输入HDMI信号,使用HDMI线连接,常用于连接电脑,最大支持分辨率1920x1080
② Touch接口 传输触摸信号,使用MicroUSB线连接,提供触摸和供电功能,常用于连接电脑
③ Power接口 接入电源,使用MicroUSB线连接,只提供供电功能
④ Touch接口 传输触摸信号,使用MicroUSB线连接,提供触摸和供电功能,常用于连接树莓派
⑤ 3.5mm音频输出接口 输出音频信号,连接音频输出设备,例如耳机
⑥ 背光调节按键 调节显示屏背光亮度,每按一下,背光亮度增加10%,最大增加到100%,然后又从10%开始循环,长按3秒关闭背光
⑦ 散热风扇接口 接入散热风扇
⑧ HDMI接口 输入HDMI信号,使用HDMI转接头连接,只用于连接树莓派,最大支持分辨率1024x600
  • 产品尺寸

用于树莓派

步骤1, 下载最新官网镜像

1)下载Raspbian官方镜像
下载网址:https://www.raspberrypi.org/downloads/raspbian/
用户名:pi 密码:raspberry
2)下载Ubuntu Mate官方镜像
下载网址:https://ubuntu-mate.org/download/
用户名和密码开机后可以自己设置
3)下载Kail官方镜像
下载网址:https://www.offensive-security.com/kali-linux-arm-images/
用户名:kali(老版本为root) 密码:kali(老版本为toor
4)下载Retropie官方镜像
下载网址:https://retropie.org.uk/download/
用户名:pi 密码:raspberry

步骤2, 烧录官网镜像

1)下载并安装工具软件(如果已经安装好,此步骤可以忽略)
SD卡格式化软件SDFormatter下载网址:
https://www.sdcard.org/downloads/formatter_4/
镜像烧录软件Win32DiskImager下载网址:
https://sourceforge.net/projects/win32diskimager/
2)格式化SD卡
将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format
(一般选择快速格式化,其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。
3)烧录镜像
打开Win32DiskImager软件 -> 选择需要烧录的镜像文件(xxx.img) -> 选择SD卡 -> 点击“write”按钮 ->
选择“Yes” -> 等待烧录完成(整个过程大概持续10几分钟)

步骤3, 修改“config.txt”配置文件

在电脑上打开SD卡根目录下的“config.txt”文件,在文件的末尾添加如下内容,保存好并退出。
hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=2
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

注意:树莓派官方2021-10-30之后的系统, dtoverlay=vc4-kms-v3d 还要修改为 dtoverlay=vc4-fkms-v3d,或者注释掉,否则可能会无显示

步骤4, 插入SD卡

以上步骤都完成后,在电脑上弹出SD卡,然后插入树莓派背面的SD卡卡槽中

步骤5, 运行系统

将显示屏HDMI接口和TOUCH接口连接树莓派,接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用,只需要连接HDMI接口和TOUCH接口,就能正常显示和支持最多五点触摸。


常见问题

资源下载

  • 文档
  1. 7inch-HDMI-Display-(H)-快速入门.pdf
  2. 7inch-HDMI-Display-(H)-用户手册.pdf
  3. 如何安装LCD驱动-V1.2
  4. 如何校准电容触摸屏-V1.0
  5. 如何安装虚拟键盘(CN)
  6. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  7. HDMI模块在电脑中如何设置双屏显示
  • 驱动下载
  1. Driver:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,
请先使用我们预装好驱动的镜像,下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
Image Name Version Support Default Password
Raspbian 2024-03-15 PI5/PI4/PI3B+/PI3/PI2/ ZERO/ZERO W user:pi

password:raspberry

Ubuntu MATE-32bit 22.04 PI4,PI3,PI2 user:pi

password:raspberry

Kali Linux RaspberryPi 2, 3 and 4 2023.1 PI4B,PI3B+,PI3,PI2 user: kali

password: kali

retropie-buster-rpi4 4.6 PI4B user:pi

password:raspberry

retropie-buster-rpi2_rpi3 4.6 PI3B+,PI3,PI2 user:pi

password:raspberry

retropie-buster-rpi1_zero 4.6 PI1,PI ZERO/ZERO W user:pi

password:raspberry

Image Name Version Download
Raspbian 2024-03-15 BaiduYun: MPI7006-MPI7008-7inch-H-S-2024-03-15-raspios-bookworm-armhf(Pi4-Pi5) 提取码:6fun
Mega: MPI7006-MPI7008-7inch-H-S-2023-02-21-raspios-bullseye-armhf
Ubuntu MATE-32bit 22.04 BaiduYun: MPI7006-MPI7008-7inch-H-S-ubuntu-mate-22.04-desktop-armhf+raspi提取码:159d
Mega: MPI7006-MPI7008-7inch-H-S-ubuntu-mate-22.04-desktop-armhf+raspi
Kali Linux RaspberryPi 2, 3 and 4 2023.1 BaiduYun: MPI7008-MPI7006-7inch-S-H-kali-linux-2023.1 提取码:y3t5
Mega: MPI7008-MPI7006-7inch-S-H-kali-linux-2023.1
retropie-buster-rpi4 4.6 BaiduYun: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi4 提取码:lxch
Mega: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi4
retropie-buster-rpi2_rpi3 4.6 BaiduYun: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi2_rpi3 提取码:ti7w
Mega: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi2_rpi3
retropie-buster-rpi1_zero 4.6 BaiduYun: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi1_zero 提取码:l09u
Mega: MPI7006-7inch-H-1024x600-retropie-buster-4.6-rpi1_zero
