7.0inch RGB Display

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

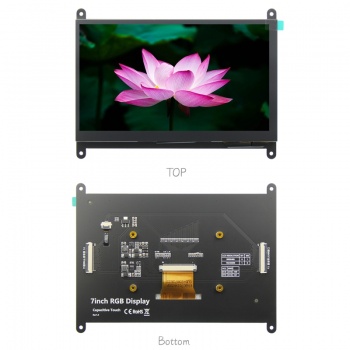

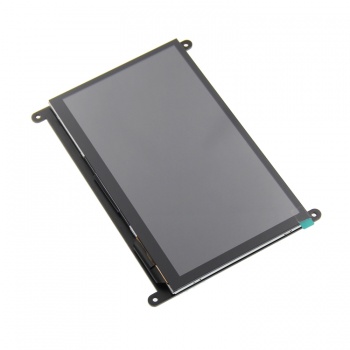

产品图片

7-RGB-5.jpg 7-RGB-2pin.jpg 7-RGB-连接.jpg

产品介绍

  • 7.0寸高清彩屏,最高支持24BIT RGB 16.7M色显示,显示色彩非常丰富
  • 支持800x480和1024x600两种分辨率屏,显示效果非常清晰
  • 支持24位RGB并行总线传输,传输速度快
  • 兼容原子开发板和野火开发板RGB接口连接
  • 800x480分辨率屏兼容通过RGB转接板,连接原子小系统板STM32F103ZET6和STM32F407ZGT6(注:RGB转接板只支持800x480,不支持1024x600)
  • 使用电容触摸屏,支持5点触摸
  • 提供丰富的STM32平台示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB888 16.7M(兼容RGB565 65K)彩色
SKU 800x480:MRG7101(无触摸)、MRG7111(带触摸)

1024x600:MRG7102(无触摸)、MRG7122(带触摸)

尺寸 7.0(inch)
类型 TFT
驱动芯片
分辨率 800x480或1024x600(Pixel)
模块接口 24位RGB并口
触摸屏类型 电容触摸屏
触摸屏IC FT5426
有效显示区域(AA区) 800x480:153.84x85.63(mm)

1024x600:154.21x85.92(mm)

模块PCB底板尺寸 164.90x124.27(mm)
工作温度 -10℃~60℃
存储温度 -20℃~70℃
输入电压 5V
IO电压 3.3V
功耗 800x480:67mA(背光灭)、467mA(背光最亮)

1024x600:104mA(背光灭)、310mA(背光最亮)

重量(净重) 236 (g)

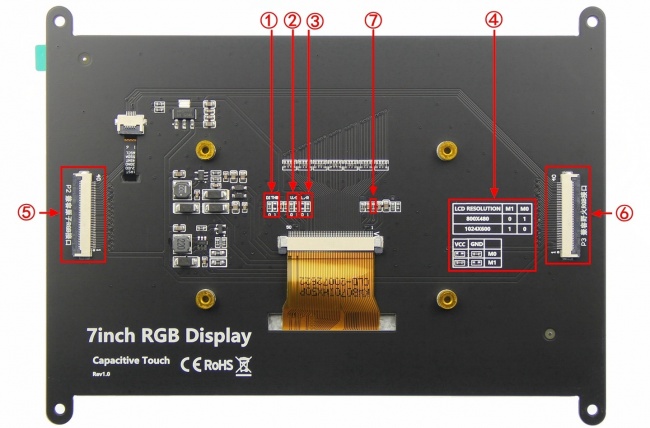

接口定义

MRG7111 7122-004.jpg

①--DITHB选择电路
②--U/D选择电路
③--L/R选择电路
④--屏分辨率选择电路
⑤--P2接口(兼容原子RGB接口)
⑥--P3接口(兼容野火RGB接口)

1、屏内部抖动显示功能设置

焊接DITHB的0位置电阻,断开1位置电阻,使能屏内部抖动显示功能;
焊接DITHB的1位置电阻,断开0位置电阻,关闭屏内部抖动显示功能;
默认焊接0位置电阻,断开1位置电阻

2、屏显示上下翻转设置

焊接U/D的0位置电阻,断开1位置电阻,屏显示向下翻转;
焊接U/D的1位置电阻,断开0位置电阻,屏显示向上翻转;
默认焊接0位置电阻,断开1位置电阻

3、屏显示左右翻转设置

焊接L/R的0位置电阻,断开1位置电阻,屏显示向左翻转;
焊接L/R的1位置电阻,断开0位置电阻,屏显示向右翻转;
默认焊接1位置电阻,断开0位置电阻

4、屏分辨率选择

如屏分辨率选择电路所示,该模块支持800x480和1024x600两种分辨率的屏切换。
将M0电阻焊接到GND,M1电阻焊接到VCC,选择1024x600分辨率;
将M0电阻焊接到VCC,M1电阻焊接到GND,选择800x480分辨率;

5、P2和P3接口引脚说明如下:

  • P2接口(兼容原子RGB接口)引脚说明
序号 引脚名称 说明
1 VCC5 电源输入引脚(接5V)
2 VCC5 电源输入引脚(接5V)
3~10 R0~R7 8位RED数据引脚
11 GND 电源地
12~19 G0 ~ G7 8位GREEN数据引脚
20 GND 电源地
21~28 B0 ~ B7 8位BLUE数据引脚
29 GND 电源地
30 PCLK 像素时钟控制引脚
31 HSYNC 水平同步信号控制引脚
32 VSYNC 垂直同步信号控制引脚
33 DE 数据使能信号控制引脚
34 BL 液晶屏背光控制引脚
35 TP_CS 电容触摸屏复位引脚(电阻触摸屏片选引脚)
36 TP_MOSI 电容触摸屏IIC总线数据引脚(电阻触摸屏SPI总线写数据引脚)
37 TP_MISO 电阻触摸屏SPI总线读数据引脚(电容触摸屏没使用)
38 TP_CLK 电容触摸屏IIC总线时钟控制引脚(电阻触摸屏SPI总线时钟控制引脚)
39 TP_PEN 触摸屏中断控制引脚(产生触摸时,为低电平)
40 RST 液晶屏复位控制引脚(低电平有效)
  • P3接口(兼容野火RGB接口)引脚说明
序号 引脚名称 说明
1 TP_SCL 电容触摸屏IIC总线时钟控制引脚
2 TP_SDA 电容触摸屏IIC总线数据引脚
3 TP_PEN 触摸屏中断控制引脚(产生触摸时,为低电平)
4 TP_RST 电容触摸屏复位引脚(低电平有效)
5 GND 电源地
6 BL 液晶屏背光控制引脚
7 DISP 液晶屏显示使能引脚(高电平有效,该模块没使用)
8 DE 数据使能信号控制引脚
9 HSYNC 水平同步信号控制引脚
10 VSYNC 垂直同步信号控制引脚
11 PCLK 像素时钟控制引脚
12~19 B7 ~ B0 8位BLUE数据引脚
20~27 G7 ~ G0 8位GREEN数据引脚
28~35 R7 ~ R0 8位RED数据引脚
36 GND 电源地
37 VCC3.3 电源输入引脚(接3.3V)
38 VCC3.3 电源输入引脚(接3.3V)
39 VCC5 电源输入引脚(接5V)
40 VCC5 电源输入引脚(接5V)

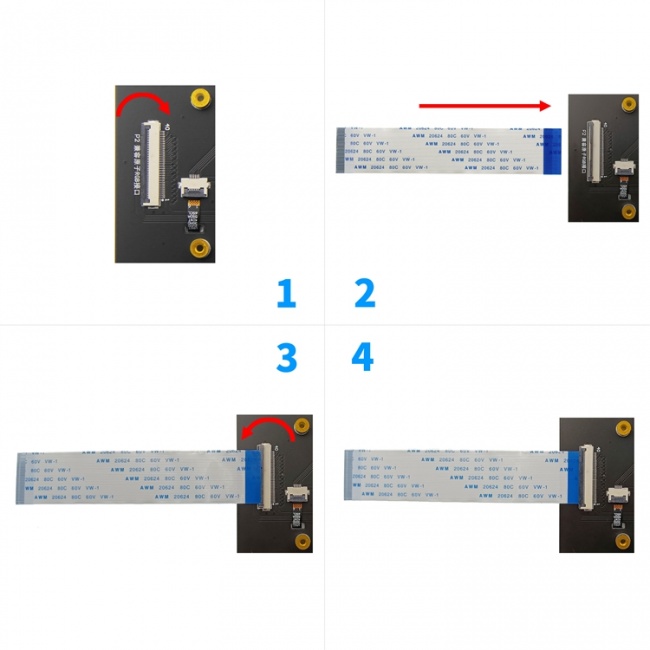

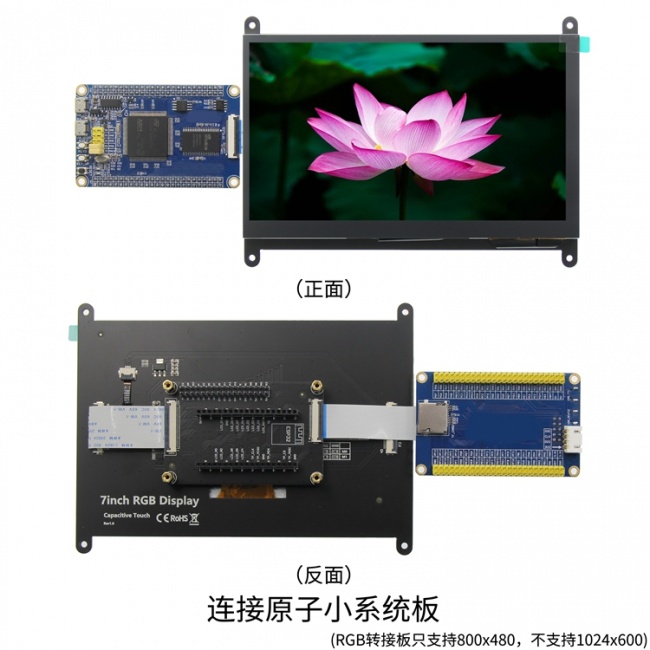

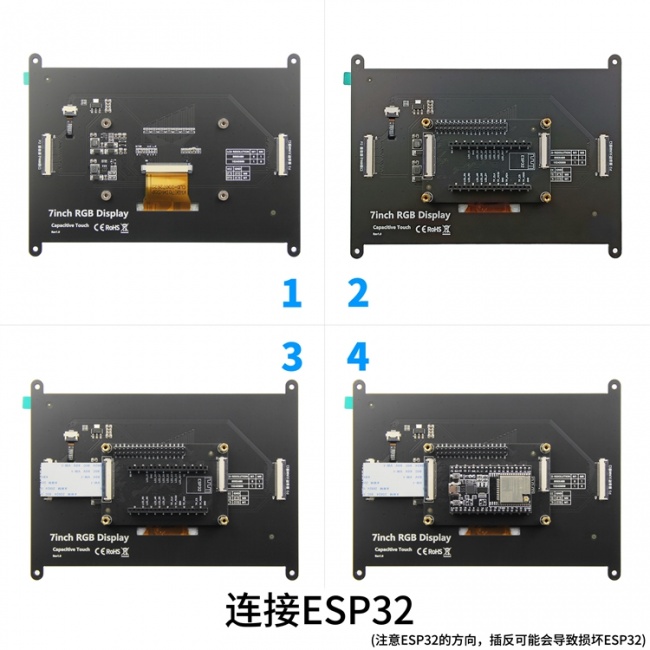

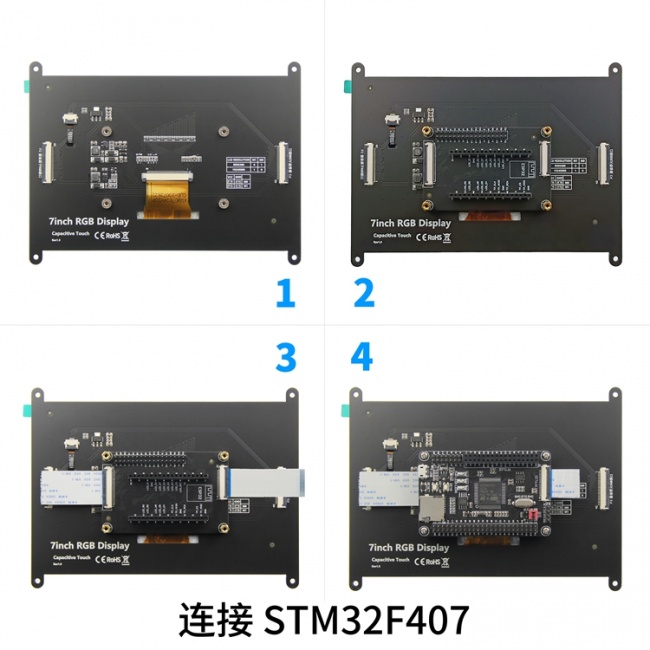

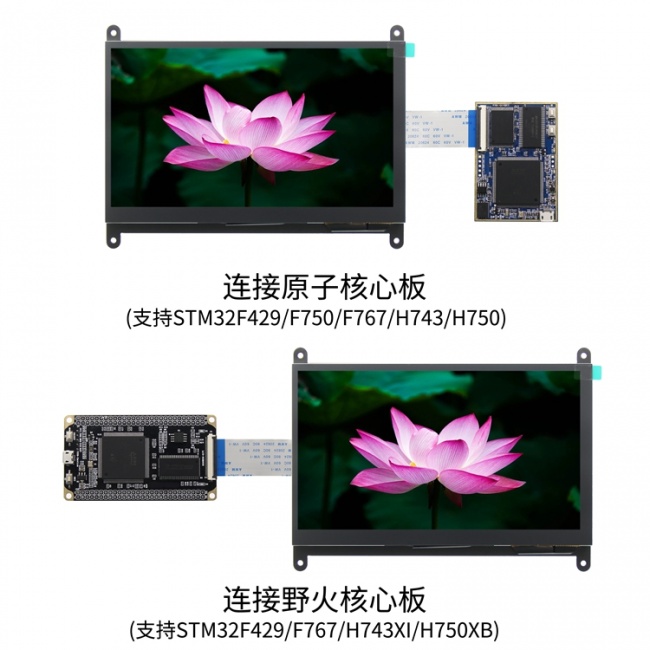

如何连接开发板

5-RGB-连接-40pin.jpg 7-RGB-连接.jpg 7-RGB-连接-原子小系统板.jpg 7-RGB-转接板-STM32F407.jpg 7-RGB-ESP32-1.jpg

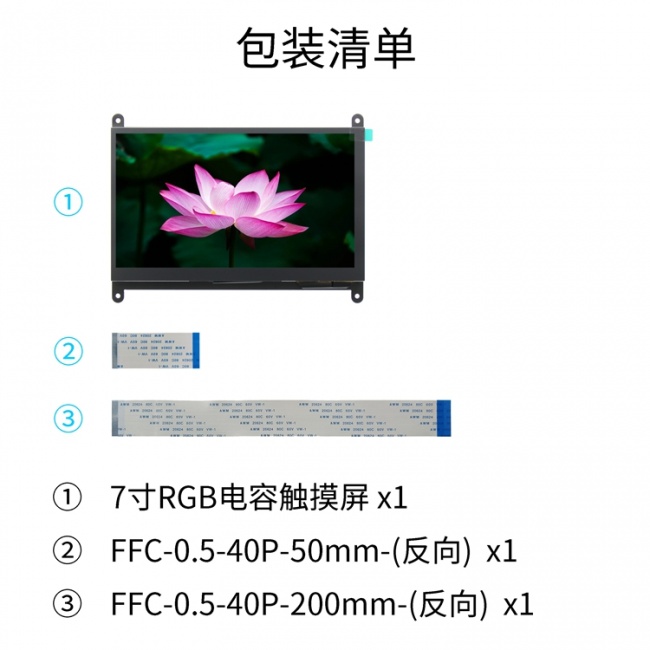

包装清单


程序下载

产品文档

参考资料

常用软件
