5inch HDMI Display-B

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片

MPI5001-02.jpg MPI5001-03.jpg MPI5001-04.jpg

产品介绍

  • 5inch标准显示器,硬件分辨率800×480,可通过软件配置分辨率(最高支持1920X1080)
  • 带电容触摸屏,支持5点触摸控制,USB触摸,免驱
  • 自带OSD菜单调节功能(可调节对比度/亮度/开关机等)
  • 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC
  • 作为Raspberry Pi显示器使用时,支持Raspbian、Ubuntu、WIN10 IOT等系统,单点触控,免驱
  • 作为计算机显示器使用时,支持Windows 7/ 8/ 8 .1/ 10,五点触控,免驱
  • 支持微软索尼PS4、XBOX360和任天堂等常用游戏主机
  • 本产品通过CE、RoHS认证

产品参数

  • 尺寸: 5.0(inch)
  • SKU: MPI5001
  • 分辨率: 800×480(dots)
  • 触摸: 5点电容触摸
  • 外形尺寸: 121.11*95.24(mm)
  • 包装尺寸: 153*135*51 (mm)
  • 重量: 259(g)
  • 功耗: 0.30A*5V

硬件说明

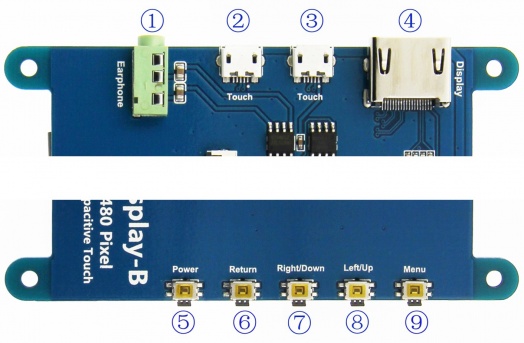

① Earphone: 3.5mm音频输出接口
②&③ Touch: USB 触摸/供电接口, 用于供电和触摸输出,两者功能一致,只接任意一个即可
④ Display: HDMI 接口, 用于连接主板和 LCD 显示屏进行HDMI传输
⑤ Power: 控制背光打开和关闭,可节省功耗
⑥ Return: 设置显示菜单时,返回上一级
⑦ Right/Down: 方向键 (背光快捷调节键)
⑧ Left/Up: 方向键 (背光快捷调节键)
⑨ Menu: 显示OSD设置菜单 / 选择键

在树莓派Raspbian/Ubuntu Mate/Win10 IoT Core系统中使用

  • 步骤1,安装官方镜像
  1. 从官方下载最新镜像
  2. 按官方教程步骤安装好系统
  • 步骤2,修改config.txt配置文件
步骤1烧写完成后,打开Micro SD卡根目录的config.txt文件并在文件末端加入以下代码,保存并安全弹出Micro SD卡:
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=2
hdmi_cvt 800 480 60 6 0 0 0
  • 步骤3,
将Micro SD卡插入树莓派,将HDMI线连接树莓派和LCD,将USB线连接树莓派的4个USB口任意一个,USB线另一端连接到LCD的USB口,然后给树莓派上电,如显示和触摸均正常则驱动成功(请使用足2A电源供电)。

如何作为电脑显示器使用

  • 使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
  • 将MicroUSB连接线一端连接LCD的USB Touch接口(两个MicroUSB任意一个均可),另一端连接至电脑的USB端口。
  • 如有多个显示器,请先拔掉其他显示器接口,将本LCD作为唯一显示器进行测试。

如何旋转显示和触摸

  1. 如何修改显示方向和触摸-HDMI-电容触摸-V1.2

资源下载

  • 文档
  1. 5inch_HDMI_Display-B_用户手册(CN)
  2. 如何安装LCD驱动-V1.2
  3. 如何修改显示方向和触摸-HDMI-电容触摸-V1.2
  4. 如何校准电容触摸屏-V1.0
  5. 如何安装虚拟键盘(CN)
  6. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  7. 产品尺寸图:
  • 驱动下载
  1. 本地下载:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
系统名称 系统版本 支持的树莓派版本 默认密码 下载地址
Raspbian 20190408 PI3B+/A/A+/B/B+/PI2/

PI3/ZERO/ZERO W

user:pi

password:raspberry

360-2.jpg360Yun: MPI5001-5inch-B-Raspbian-20190408.7z
Mega-1.jpgMega: MPI5001-B-800x480-Raspbian-20181113.7z
Ubuntu Mate:16.04 PI3,PI2 user:pi

password:raspberry

360-2.jpg360Yun: 5inchB-800X480-RPI3-RPI2-ubuntu-mate-16.04-beta2.7z
Mega-1.jpgMega: 5inchB-800X480-RPI3-RPI2-ubuntu-mate-16.04-beta2.7z
Kali-linux 2018.2 nexmon PI3B+,PI3,PI2 user:root

password:toor

360-2.jpg360Yun: MPI5001-800X480-kali-linux-2018.2-rpi3-nexmon.7z
Mega-1.jpgMega: MPI5001-800X480-kali-linux-2018.2-rpi3-nexmon.7z
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
BACK TO TOP

问题:使用光盘/网盘提供的树莓派镜像,无法正常使用LCD,怎么处理?

答复:
  • 确定硬件连接无误且接触良好
  • 确定TF卡烧写正常,系统启动是否正常。
  • 树莓派正常启动时PWR灯常亮,ACT灯闪烁。
  • 如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良。
  • 推荐使用5V 2A电源适配器对树莓派进行供电。 如使用电脑USB接口供电,可能由于供电不足导致树莓派无法正常启动。


问题:使用树莓派官方提供的镜像, LCD无显示是什么原因?

答复:
  • LCD需要安装驱动才能正确显示,具体请参考”如何安装LCD驱动”相关说明文档,
  • 建议先使用我们提供的镜像,测试通过后,再自行安装驱动程序。


问题:装好驱动后如想切换回传统显示器进行显示,如何操作?

答复:
  • 请参考”如何安装LCD驱动”相关说明文档,使用以下命令切换:
    sudo ./LCD-hdmi



问题:使用7寸HDMI屏时显示正常但无触摸功能,如何处理?

答复:
  • 检查触摸排线接插处是否运输松动
  • 检查USB一端是否连接树莓派4个USB口中任意一个,另一端连接到液晶屏的USB Touch接口.
  • 可先将USB触摸连接到电脑USB口,观察是否能正常被电脑识别并正常触摸,以此可以判断触摸功能好坏,


问题:问题:更新升级镜像之后无法使用?

答复:
  • 更新需按照以下方式进行,否则可能导致镜像无法运行:
    sudo apt-mark hold raspberrypi-bootloader
    sudo apt-get update
    sudo apt-get upgrade



问题:5寸和7寸屏连接到电脑HDMI,无法正常显示,怎么解决?

答复:
  • 确定电脑的HDMI接口可以正常输出
  • 电脑只连接LCD作为显示设备,不连接其它的显示器(拔掉其他显示器)。
  • 先接USB供电线再接HDMI线。
  • 尝试重启电脑。
  • 必须使用windows操作系统。


问题:在树莓派3代上,怎么打开蓝牙功能?

答复:
  • 方法1:升级到树莓派官方最新镜像(2016-05-27-jessie之后版本已经默认打开蓝牙功能);
  • 方法2:手动打开蓝牙功能
    sudo apt-get install pi-bluetooth
    sudo apt-get install bluetooth bluez blueman
    systemctl status bluetooth
    sudo systemctl start bluetooth
    sudo reboot



问题:使用5寸7寸HDMI屏时无法全屏或显示残缺,如何处理?

答复:
  • 检查HDMI是否已经插好并且输出正常
  • 打开SD卡根目录下config.txt文件,检查HDMI配置是否正确
  • 5寸和7寸800*480应配置为如下参数:
    hdmi_group=2
    hdmi_mode=1
    hdmi_mode=87
    hdmi_cvt 800 480 60 6 0 0 0

  • 7寸1024*600高清应配置为:
    hdmi_group=2
    hdmi_mode=1
    hdmi_mode=87
    hdmi_cvt 1024 600 60 6 0 0 0
