5inch HDMI Display

来自LCD wiki
更多语言

语言选择

Languages

➤中文
➤EN


产品视频

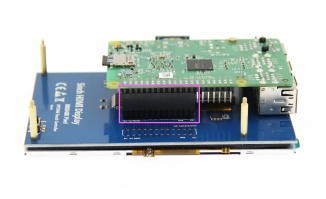

产品图片

产品介绍

  • 5inch标准显示器,硬件分辨率800×480
  • 带电阻触摸屏,支持触摸控制
  • 支持背光单独控制,可关闭背光节省功耗
  • 支持标准HDMI接口输入,兼容并可直接插入树莓派所有版本的主板(4代3代2代1代)
  • 可作为通用HDMI显示器使用,如接电脑HDMI作为副显示器(分辨率输出要能调整为800X480)
  • 如仅用作显示则无需占用IO资源(树莓派使用触摸功能时需占用IO资源)
  • 本产品通过CE、RoHS认证

产品参数

  • 尺寸: 5.0(inch)
  • SKU: MPI5008
  • 分辨率: 800×480(dots)
  • 触摸: 4线电阻触摸
  • 外形尺寸: 121.11*77.93(mm)
  • 包装尺寸: 154*135*51 (mm)
  • 重量(含包装): 206(g)
  • 功耗: 0.34A*5V

硬件说明

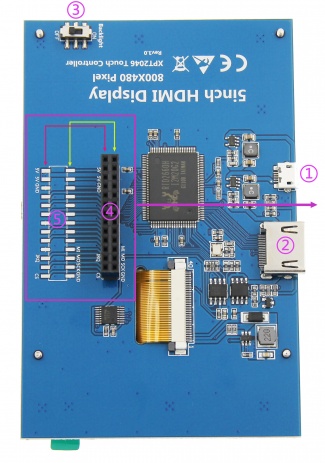

  • 接口定义


① USB 供电接口:USB供电输入(5V),如图④母座已连接树莓派取电,则此USB可不接
② HDMI 接口:用于连接主板和 LCD 显示屏进行HDMI传输
③ 背光开关:控制背光打开和关闭,可节省功耗
④ 电源和触摸接口:从树莓派取电给液晶屏,同时将触摸信号通过GPIO回传至树莓派
⑤ 扩展接口:将图④母座占用的GPIO口PIN对PIN引出,方便扩展使用

  • 产品尺寸

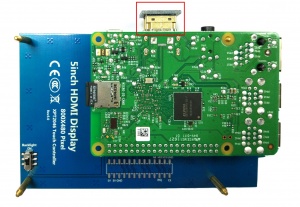

与树莓派连接

①将LCD 13*2Pin母座按上图与树莓派连接 ②将配套的HDMI转接头与树莓派连接


在树莓派Raspbian/Ubuntu Mate/Win10 IoT Core系统中使用

  • 步骤1,安装官方镜像
  1. 从官方下载最新镜像
  2. 按官方教程步骤安装好系统
  • 步骤2,安装LCD驱动
方法一:在线安装(树莓派需连接互联网)
1)用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
2)执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD5-show
方法二:离线安装
1)从光盘中拷贝“LCD-show.tar.gz”驱动到树莓派系统卡根目录下;
(推荐步骤1烧录完成后将驱动直接拷贝到Micro SD卡,或使用SFTP等办法远程拷贝)
2)执行以下操作命令解压安装驱动:
cd /boot
sudo tar zxvf LCD-show.tar.gz
cd LCD-show/
sudo ./LCD5-show
  • 步骤3,
执行完上述步骤后,树莓派将自动重启,即可正常触摸和显示。

如何作为电脑显示器使用

使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
将MicroUSB连接线一端连接LCD的USB 接口,另一端连接至电脑的USB端口或者USB充电口。
如有多个显示器,请先拔掉其他显示器接口,将本LCD作为唯一显示器进行测试。
作为电脑显示器用,触摸功能将不可用。

如何旋转显示方向

注:此方法只针对树莓派系列的显示屏,其它显示屏并不适用
  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./XXX-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸
(' XXX-show '要改为对应的驱动)

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)

如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉

(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 5inch_HDMI_Display_用户手册(CN)
  2. 如何安装LCD驱动-V1.2
  3. 如何校准电阻触摸屏-V1.2
  4. 如何修改显示方向和触摸-HDMI-电阻触摸-V1.2
  5. 如何安装虚拟键盘(CN)
  6. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  7. 产品尺寸图
  8. 关于树莓派电阻触摸翻转问题说明
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到Micro SD卡中。然后把卡插入树莓派就可以使用了。
镜像名称 支持的树莓派版本 用户名 密码
Raspbian Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero pi raspberry
Ubuntu-MATE-32bit Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ pi raspberry
Kali Linux

RaspberryPi-32bit

Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ kali kali
Image Name Version Download
Raspbian 2024-03-15 BaiduYun: MPI5008-5inch-A-2024-03-15-raspios-bookworm-armhf(Pi4-Pi5) 提取码:sgbv
Mega: MPI5008-5inch-A-2021-10-30-raspios-buster-armhf.7z
Ubuntu-MATE-32bit 22.04 BaiduYun: MPI5008-5inch-A-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码:u7q3
Mega: MPI5008-5inch-A-ubuntu-mate-20.1-desktop-armhf+raspi.7z
Kali Linux RaspberryPi-32bit 2023.1 BaiduYun: MPI5008-5inch-A-kali-linux-2023.1 提取码:psmp
Mega: MPI5008-5inch-A-kali-linux-2021.2
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
