4inch HDMI Display-B

语言选择

Languages

➤中文

➤EN

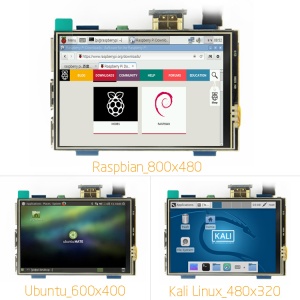

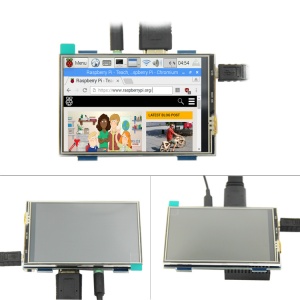

产品图片

产品介绍

4.0inch标准显示器，支持HDMI输入，刷新率60FPS以上
物理分辨率480x320，可配置软件分辨率高达1920x1080
可用作树莓派显示器，带触摸控制功能（需安装触摸驱动）
可用作电脑显示器、电视盒子、PSP等标准HDMI输出设备（无触摸功能）
兼容并可直接插入所有版本树莓派主板(树莓派1代B型和Zero需另配HDMI线)
支持HDMI音频输出，背光亮度可调节

产品参数

尺寸:4.0(inch)
SKU: MPI4001
物理分辨率:480×320(dots)
软件可调分辨率:480×320~1920×1080(dots)
触摸:电阻触摸屏
USB输入电源:5V 1A
功耗:0.18A*5V
510mW (背光关闭)
外形尺寸: 85.5*60.6(mm)
包装尺寸: 143*134*51 (mm)
重量: 141(g)

硬件说明

硬件介绍

①背光按键:背光亮度调节按键，短按背光变化10%，长按3秒关闭背光

②HDMI接口: HDMI信号输入接口

③耳机接口: HDMI音频输出接口

④USB供电接口:用作普通显示器使用时提供电源（5V 1A）

⑤树莓派26PIN母座:用作树莓派显示器时从此处获取电源和返回触摸

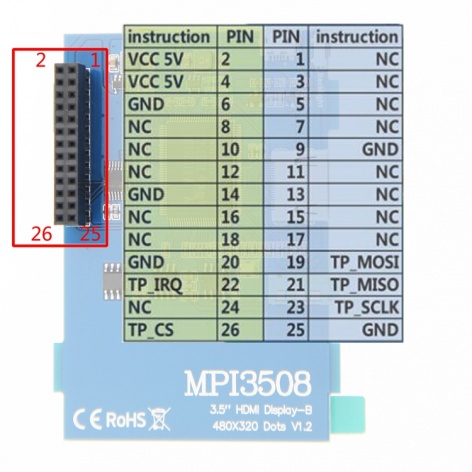

接口定义

产品尺寸图

在树莓派Raspbian/Ubuntu Mate/Kali或Retropie系统中使用

方法一：快速安装(树莓派需连接互联网)

步骤1,安装官方镜像

从官方下载最新镜像
按官方教程步骤安装好系统

步骤2,安装LCD驱动
1）用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
2）执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MPI4001-show

执行完上述命令后，系统会自动重启，重启就能正常显示和触摸了

方法二：离线安装

安装视频:

步骤1,安装Raspbian/Ubuntu官方镜像

1)从官方下载最新Raspbian或Ubuntu镜像 https://www.raspberrypi.org/downloads/

2)使用SDFormatter格式化TF卡，

3)使用Win32DiskImager把官方镜像烧录到TF卡。

步骤2,修改config配置文件

步骤1烧写完成后，将光盘内Driver文件夹中的”LCD-show.tar.gz”拷贝到TF卡根目录，

打开TF卡根目录的config.txt文件并在文件末端加入以下代码，保存并安全弹出TF卡:

hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=2
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 480 320 60 6 0 0 0

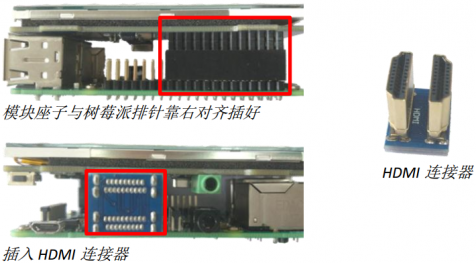

步骤3,将SD卡插入树莓派，按照图片所示连接硬件：

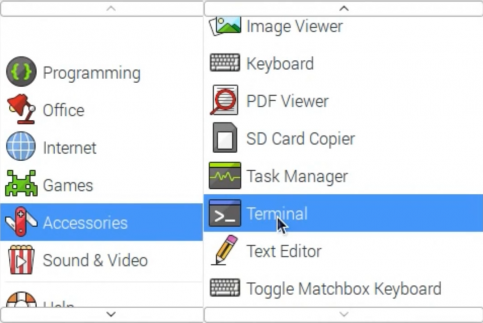

步骤4,给树莓派上电，接上鼠标键盘，打开树莓派上的terminal终端：

步骤5,在terminal终端中输入如下指令：

cd /boot
cp LCD-show.tar.gz ~
cd ~
sudo tar zxvf LCD-show.tar.gz
cd LCD-show/
sudo ./MPI4001-show

如何作为普通显示器使用

使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;

将Micro USB连接线一端连接LCD的USB供电接口，另一端连接至电脑的USB端口。

如有多个显示器，请先拔掉其他显示器接口，将本LCD作为唯一显示器进行测试。

注: 触摸功能只能接树莓派使用。

如何旋转显示和触摸

如何修改显示方向和触摸-HDMI-电阻触摸-V1.2

资源下载

文档

驱动下载

本地下载:

镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，请先使用我们预装好驱动的镜像，

下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

Image Name	Version	Support	Password	Download
Raspbian(480X320)	2018-11-13	PI3B+/A/A+/B/B+/PI2/ PI3/ZERO/ZERO W	user:pi password:raspberry	360Yun:	wait for upload
Raspbian(480X320)	2018-11-13	PI3B+/A/A+/B/B+/PI2/ PI3/ZERO/ZERO W	user:pi password:raspberry	Mega:	wait for upload
Ubuntu	Mate:16.04	PI3,PI2	user:pi password:raspberry	360Yun:	wait for upload
Ubuntu	Mate:16.04	PI3,PI2	user:pi password:raspberry	Mega:	wait for upload
Kali-linux	2018.2	PI3B+,PI3,PI2	user:root password:toor	360Yun:	wait for upload
Kali-linux	2018.2	PI3B+,PI3,PI2	user:root password:toor	Mega:	wait for upload
