4.0inch Capacitive SPI Module ST7796

语言选择

Languages

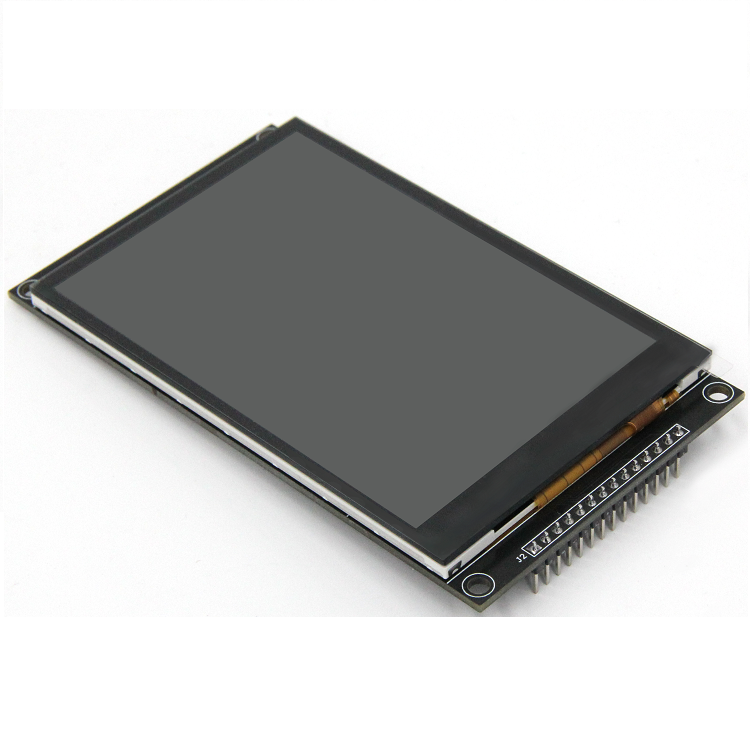

产品图片

名称	参数
液晶屏参数
屏幕尺寸	4.0 inch
屏幕类型	TN
分辨率	320xRGBx480 (pixels)
有效显示区	55.68(W)x83.52(H)(mm)
最大颜色数目	16.7M
驱动IC	ST7796S
显示接口	4-Line SPI
像素尺寸	0.174(H)x0.174(mm)
可视角度	12 O'CLOCK
背光亮度(典型值)	300(cd/m²)
背光灯类型	White LED*8
工作温度	-10~50(℃)
存储温度	-20~60(℃)
触摸屏参数
有效区尺寸	4.0 inch
触摸屏类型	电容触摸屏
触摸屏分辨率	320x480(pixels)
驱动IC	FT6336U
可视窗口尺寸	55.98(W)x83.82(H)(mm)
通信接口	IIC
工作温度	-20~70(℃)
存储温度	-30~80(℃)
尺寸参数
液晶屏外形尺寸	60.88±0.2(W)x94.57±0.2(H)x2.5±0.1(D)(mm)(不含排线和背胶)
触摸屏外形尺寸	60.88±0.1(W)x94.57±0.1(H)x1.35 (D)(mm)(不含排线和背胶)
模块外形尺寸	有触摸屏:60.88(W)x108.0(H)x14.80(D)(mm)(含排针) 无触摸屏:60.88(W)x108.0(H)x12.95(D)(mm)(含排针)
电气参数
工作电压	5.0 V/3.3V（推荐接5V）
背光电流	103mA
功耗	0.5 W
其他参数
SKU	有触摸屏：MSP4031 无触摸屏：MSP4030
外部接口	14P 2.54mm间距排针和0.5mm间距FPC座子
重量(包含包装)	MSP4030: 58g MSP4031: 76g

序号	接口	功能说明
①	14P排针	2.54mm间距排针，模块信号输入引脚
②	Micro SD卡槽	插入Micro SD卡，用来扩展存储空间，例如存放字库、图片等大数据内容
③	14P FPC	0.5mm FPC端子，用于模块信号输入功能同①

序号	模块引脚	引脚说明
1	VCC	屏电源正（推荐接5V。接3.3V时，背光亮度会稍暗）
2	GND	屏电源地
3	LCD_CS	液晶屏片选控制信号，低电平有效
4	LCD_RST	液晶屏复位控制信号，低电平复位
5	LCD_RS	液晶屏命令/数据选择控制信号高电平：数据，低电平：命令
6	SDI(MOSI)	SPI总线写数据信号（SD卡和液晶屏共用）
7	SCK	SPI总线时钟信号（SD卡和液晶屏共用）
8	LED	液晶屏背光控制信号（如需要控制，请接引脚，如不需要控制，可以不接）
9	SDO(MISO)	SPI总线读数据信号（SD卡和液晶屏共用）
10	CTP_SCL	电容触摸屏IIC总线时钟信号（无触摸屏的模块不需连接）
11	CTP_RST	电容触摸屏复位控制信号，低电平复位（无触摸屏的模块不需连接）
12	CTP_SDA	电容触摸屏IIC总线数据信号（无触摸屏的模块不需连接）
13	CTP_INT	电容触摸屏IIC总线触摸中断信号，产生触摸时，输入低电平到主控（无触摸屏的模块不需连接）
14	SD_CS	SD卡片选控制信号，低电平有效（不使用SD卡功能，可不接）
