3.5inch RPi Display

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片

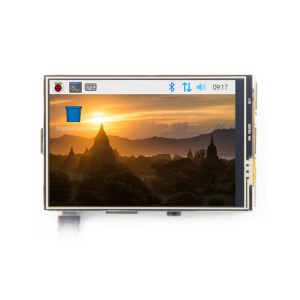

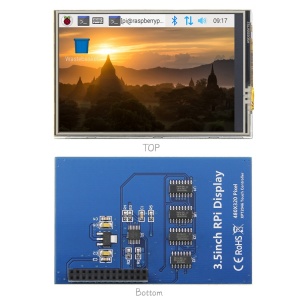

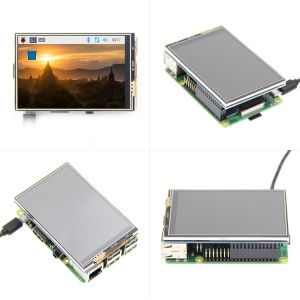

MPI3501-main-26.jpg 3.5-MPI3501-2pin.jpg MPI3501-4pin-23.jpg

产品介绍

  • 320×480 分辨率
  • 电阻式触摸控制
  • 大小与树莓派相同,完美兼容并可直接插入任何版本树莓派(Raspberry Pi A, A+, B, B+, 2B, 3B, 3B+,4B)
  • 提供Raspbian/Ubuntu/Kali系统下的驱动
  • 本产品通过CE、RoHS认证

主要参数

SKU MPI3501
类型 TFT
接口 SPI(Fmax:32MHz)
液晶屏驱动IC ILI9486
触摸面板类型 电阻型
触摸面板控制芯片 XPT2046
色阶指数 65536
背光 LED
分辨率 320*480 (Pixel)
功耗 0.13A*5V
工作温度(℃) -20~60
显示区域 48.96x73.44(mm)
外形尺寸 85.42*55.60(mm)
包装尺寸 118*72*34 (mm)
重量(含包装) 75 (g)

硬件说明

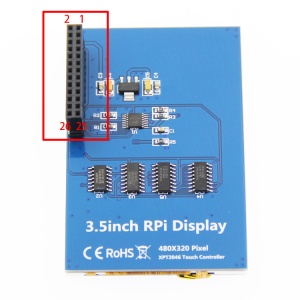

  • 接口定义


引脚号 标识 描述
1, 17 3.3V 电源正(3.3V电源输入)
2, 4 5V 电源正(5V电源输入)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
18 LCD_RS 指令/数据 寄存器选择
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 RST 复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平选择LCD
26 TP_CS 触摸面板片选信号,低电平选择触摸面板
  • 产品尺寸


在树莓派Raspbian &Ubuntu Mate系统中使用

步骤1,安装Raspbian或UbuntuMate官方镜像

  1. 从官方下载最新Raspbian镜像 https://www.raspberrypi.org/downloads/ 从官方下载最新Ubuntu Mate镜像 https://ubuntu-mate.org/download/
  2. 使用SDFormatter格式化Micro SD卡,
  3. 使用Win32DiskImager把官方镜像烧录到Micro SD卡。

步骤2,安装LCD驱动

  • 方法一:在线安装(树莓派需连接互联网)
  1. 用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
  2. 执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD35-show
  • 方法二:离线安装
1.从网站下载或者从光盘中拷贝“LCD-show.tar.gz”驱动到树莓派系统卡的根目录下;
(推荐步骤1烧录完成后将驱动直接拷贝到Micro SD卡,或使用SFTP等办法远程拷贝)
2.执行以下操作命令解压安装驱动:
cd /boot
sudo tar zxvf LCD-show.tar.gz
cd LCD-show/
sudo ./LCD35-show

如何旋转显示方向

注:此方法只针对树莓派系列的显示屏,其它显示屏并不适用

  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/Lcdwiki/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./XXX-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸
(' XXX-show '可以改为对应的驱动)

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)
如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动
如果是HDMI接口显示屏使用Raspberry Pi 4,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 如何安装LCD驱动-V1.2
  2. 如何校准电阻触摸屏-V1.2
  3. 如何修改显示方向和触摸-GPIO-电阻触摸-V1.2
  4. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  5. MPI3501-3.5inch-RPi-Display用户手册-V1.0
  6. 关于树莓派电阻触摸翻转问题说明
  • 驱动下载
  1. 本地下载:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
Image Name Version Support Password Download
Raspbian 2020-05-27-raspios PI4/PI3B+/PI3/

PI2/PI1/ZERO/ZERO W

user:pi

password:raspberry

Baiduyun.jpgBaiduYun: MPI3501-3.5inch-2020-05-27-raspios-buster.7z 提取码:n5zl
Mega-1.jpgMega: MPI3501-3.5inch-2020-05-27-raspios-buster.7z
Ubuntu Mate:18.04.2 PI3B+,PI3,PI2 user:pi

password:raspberry

Baiduyun.jpgBaiduYun: MPI3501-3.5inch-Ubuntu-18.04.2.7z 提取码:mxjx
Mega-1.jpgMega: MPI3501-3.5inch-Ubuntu-18.04.2.7z
Kali Linux RaspberryPi 2020.2b PI4B,PI3B+,PI3,PI2 user: kali

password: kali

Baiduyun.jpgBaiduYun: MPI3501-3.5inch-kali-linux-2020.2b 提取码:vqt3
Mega-1.jpgMega: MPI3501-3.5inch-kali-linux-2020.2b
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
