3.5inch HDMI Display-B

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

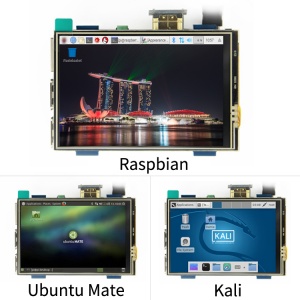

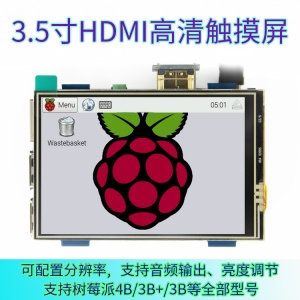

产品图片

MPI3508-03.jpg MPI3508-01.jpg


产品介绍

  • 3.5inch标准显示器,支持HDMI输入,刷新率60FPS以上
  • 物理分辨率480x320,可配置软件分辨率高达1920x1080
  • 可用作树莓派显示器,带触摸控制功能(需安装触摸驱动)
  • 可用作电脑显示器、电视盒子、PSP等标准HDMI输出设备(无触摸功能)
  • 兼容并可直接插入所有版本树莓派主板(树莓派1代B型和Zero需另配HDMI线)
  • 支持HDMI音频输出,背光亮度可调节

产品参数

  • 尺寸:3.5(inch)
  • SKU: MPI3508
  • 物理分辨率:480×320(dots)
  • 软件可调分辨率:480×320~1920×1080(dots)
  • 触摸:电阻触摸屏
  • USB输入电源:5V 1A
  • 功耗:0.18A*5V
  • 510mW (背光关闭)
  • 外形尺寸: 85.5*60.6(mm)
  • 包装尺寸: 143*134*51 (mm)
  • 重量: 141(g)

硬件说明

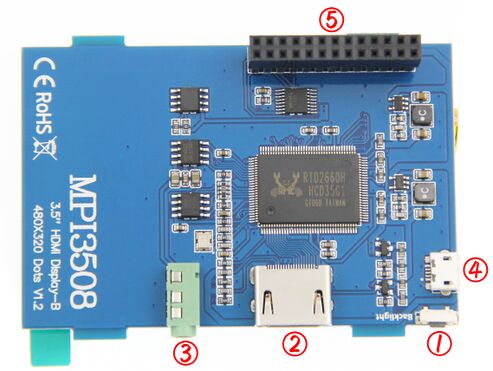

  • 硬件介绍

背光按键:背光亮度调节按键,短按背光变化10%,长按3秒关闭背光

HDMI接口: HDMI信号输入接口

耳机接口: HDMI音频输出接口

USB供电接口:用作普通显示器使用时提供电源(5V 1A)

树莓派26PIN母座:用作树莓派显示器时从此处获取电源和返回触摸

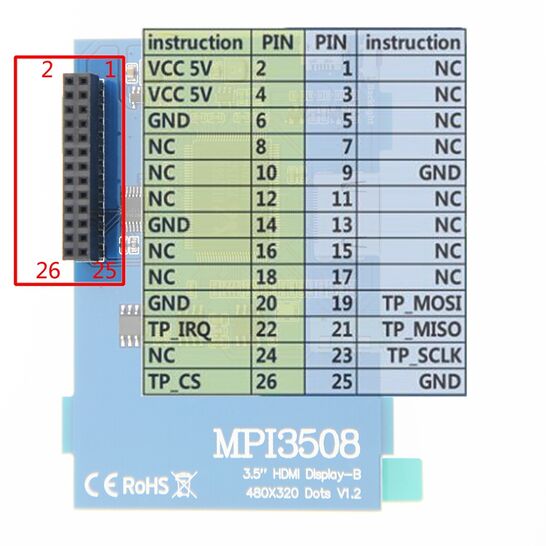

  • 接口定义

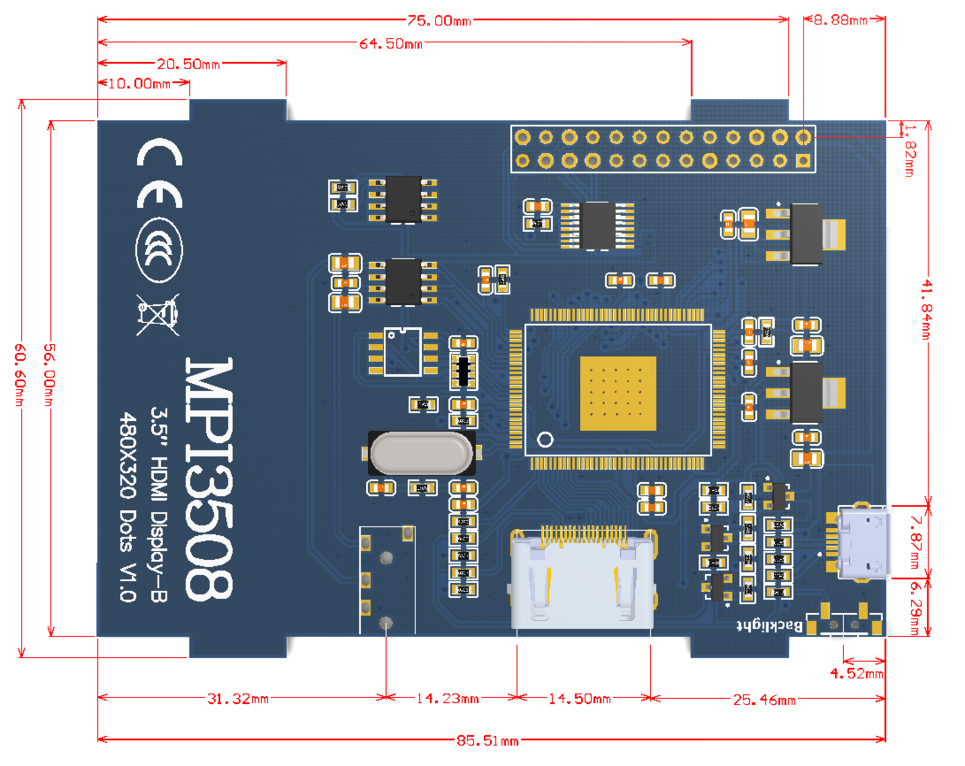

  • 产品尺寸图


在树莓派Raspbian/Ubuntu Mate/Kali或Retropie系统中使用

方法一:快速安装(树莓派需连接互联网)

  • 步骤1,安装官方镜像
  1. 从官方下载最新镜像
  2. 按官方教程步骤安装好系统
  • 步骤2,安装LCD驱动
    1)用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
    2)执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MPI3508-show
  • 执行完上述命令后,系统会自动重启,重启就能正常显示和触摸了

方法二:离线安装

  • 安装视频:
  • 步骤1,安装Raspbian/Ubuntu官方镜像
1)从官方下载最新Raspbian或Ubuntu镜像 https://www.raspberrypi.org/downloads/
2)使用SDFormatter格式化TF卡,
3)使用Win32DiskImager把官方镜像烧录到TF卡。
  • 步骤2,修改config配置文件
步骤1烧写完成后,将光盘内Driver文件夹中的”LCD-show.tar.gz”拷贝到TF卡根目录,
打开TF卡根目录的config.txt文件并在文件末端加入以下代码,保存并安全弹出TF卡:
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=2
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 480 320 60 6 0 0 0

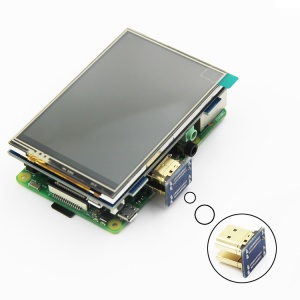

  • 步骤3,将SD卡插入树莓派,按照图片所示连接硬件:


  • 步骤4,给树莓派上电,接上鼠标键盘,打开树莓派上的terminal终端:


  • 步骤5,在terminal终端中输入如下指令:
cd /boot
cp LCD-show.tar.gz ~
cd ~
sudo tar zxvf LCD-show.tar.gz
cd LCD-show/
sudo ./MPI3508-show

如何作为普通显示器使用

使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
将Micro USB连接线一端连接LCD的USB供电接口,另一端连接至电脑的USB端口。
如有多个显示器,请先拔掉其他显示器接口,将本LCD作为唯一显示器进行测试。
注: 触摸功能只能接树莓派使用。

如何旋转显示和触摸

  1. 如何修改显示方向和触摸-HDMI-电阻触摸-V1.2


资源下载

  • 文档
  1. 如何安装LCD驱动-V1.2
  2. 如何校准电阻触摸屏-V1.2
  3. 如何安装虚拟键盘(CN)
  4. 如何修改显示方向和触摸-HDMI-电阻触摸-V1.2
  5. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  6. MPI3508用户手册_V1.1
  7. 产品尺寸图
  • 驱动下载
  1. 本地下载:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
Image Name Version Support Password Download
Raspbian(480X320) 2018-11-13 PI3B+/A/A+/B/B+/PI2/

PI3/ZERO/ZERO W

user:pi

password:raspberry

360-2.jpg360Yun: MPI3508-Raspbian-20181113.7z
Mega-1.jpgMega: MPI3508-Raspbian-20181113.7z
Ubuntu Mate:16.04 PI3,PI2 user:pi

password:raspberry

360-2.jpg360Yun: UbuntuMate_16.04Beta2_MPI3508_600400.7z
Mega-1.jpgMega: UbuntuMate_16.04Beta2_MPI3508_600400.7z
Kali-linux 2018.2 PI3B+,PI3,PI2 user:root

password:toor

360-2.jpg360Yun: MPI3508-Kali-Lunux-2018.2-RPi-nexmon.7z
Mega-1.jpgMega: MPI3508-Kali-Lunux-2018.2-RPi-nexmon.7z
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
BACK TO TOP

问题:使用光盘/网盘提供的树莓派镜像,无法正常使用LCD,怎么处理?

答复:
  • 确定硬件连接无误且接触良好
  • 确定Micro SD卡烧写正常,系统启动是否正常。
  • 树莓派正常启动时PWR灯常亮,ACT灯闪烁。
  • 如果发现两灯都常亮则可能是Micro SD卡烧写镜像不成功或Micro SD卡与树莓派接触不良。
  • 推荐使用5V 2A电源适配器对树莓派进行供电。 如使用电脑USB接口供电,可能由于供电不足导致树莓派无法正常启动。


问题:使用树莓派官方提供的镜像, LCD无显示是什么原因?

答复:
  • LCD需要安装驱动才能正确显示,具体请参考”如何安装LCD驱动”相关说明文档,
  • 建议先使用我们提供的镜像,测试通过后,再自行安装驱动程序。


问题:装好驱动后如想切换回传统显示器进行显示,如何操作?

答复:
  • 请参考”如何安装LCD驱动”相关说明文档,使用以下命令切换:
    sudo ./LCD-hdmi



问题:使用7寸HDMI屏时显示正常但无触摸功能,如何处理?

答复:
  • 检查触摸排线接插处是否运输松动
  • 检查USB一端是否连接树莓派4个USB口中任意一个,另一端连接到液晶屏的USB Touch接口.
  • 可先将USB触摸连接到电脑USB口,观察是否能正常被电脑识别并正常触摸,以此可以判断触摸功能好坏,


问题:问题:更新升级镜像之后无法使用?

答复:
  • 更新需按照以下方式进行,否则可能导致镜像无法运行:
    sudo apt-mark hold raspberrypi-bootloader
    sudo apt-get update
    sudo apt-get upgrade



问题:5寸和7寸屏连接到电脑HDMI,无法正常显示,怎么解决?

答复:
  • 确定电脑的HDMI接口可以正常输出
  • 电脑只连接LCD作为显示设备,不连接其它的显示器(拔掉其他显示器)。
  • 先接USB供电线再接HDMI线。
  • 尝试重启电脑。
  • 必须使用windows操作系统。


问题:在树莓派3代上,怎么打开蓝牙功能?

答复:
  • 方法1:升级到树莓派官方最新镜像(2016-05-27-jessie之后版本已经默认打开蓝牙功能);
  • 方法2:手动打开蓝牙功能
    sudo apt-get install pi-bluetooth
    sudo apt-get install bluetooth bluez blueman
    systemctl status bluetooth
    sudo systemctl start bluetooth
    sudo reboot



问题:使用5寸7寸HDMI屏时无法全屏或显示残缺,如何处理?

答复:
  • 检查HDMI是否已经插好并且输出正常
  • 打开SD卡根目录下config.txt文件,检查HDMI配置是否正确
  • 5寸和7寸800*480应配置为如下参数:
    hdmi_group=2
    hdmi_mode=1
    hdmi_mode=87
    hdmi_cvt 800 480 60 6 0 0 0

  • 7寸1024*600高清应配置为:
    hdmi_group=2
    hdmi_mode=1
    hdmi_mode=87
    hdmi_cvt 1024 600 60 6 0 0 0
