3.5inch Arduino Display-Mega2560

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片

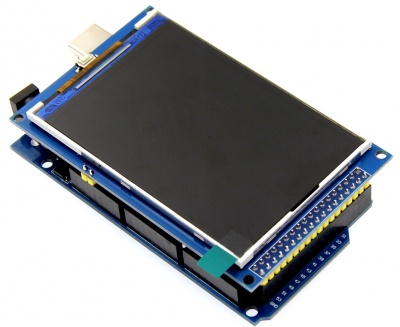

MAR3513-007.jpg MAR3513-008.jpg

产品特点

  • 3.5寸彩屏,支持65K色显示,显示色彩丰富
  • 320x480高清分辨率,显示效果清晰
  • 采用16位并行总线传输,传输速度快
  • 板载5V/3.3V电平转换IC,兼容5V/3.3V工作电压
  • 支持Arduino Mage2560直插式使用
  • 提供Arduino库和丰富的示例程序
  • 支持SD卡和SPI Flash功能扩展
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MAR3513
尺寸 3.5(inch)
类型 TFT
驱动芯片 ILI9486
分辨率 480*320 (Pixel)
模块接口 16Bit parallel interface
有效显示区域(AA区) 48.96x73.44 (mm)
模块PCB底板尺寸 60.30x96.60 (mm)
背光 6 chip HighLight white LEDs
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 3.3V/5V
功耗 TDB
产品重量 约45(g)

接口定义

序号 模块引脚 引脚说明 序号 模块引脚 引脚说明
1 5V 电源正极 2 5V 电源正极
3 DB8 数据总线第8位 4 DB9 数据总线第9位
5 DB10 数据总线第10位 6 DB11 数据总线第11位
7 DB12 数据总线第12位 8 DB13 数据总线第13位
9 DB14 数据总线第14位 10 DB15 数据总线第15位
11 DB7 数据总线第7位 12 DB6 数据总线第6位
13 DB5 数据总线第5位 14 DB4 数据总线第4位
15 DB3 数据总线第3位 16 DB2 数据总线第2位
17 DB1 数据总线第1位 18 DB0 数据总线第0位
19 RS 液晶屏寄存器/数据选择信号

低电平:寄存器,高电平:数据

20 WR 液晶屏写控制信号
21 CS 液晶屏片选控制信号,低电平使能 22 RST 液晶屏复位控制信号,电平复位
23 NC 无定义,保留 24 NC 无定义,保留
25 NC 无定义,保留 26 F_CS SPI flash片选控制信号
27 NC 无定义,保留 28 NC 无定义,保留
29 NC 无定义,保留 30 NC 无定义,保留
31 MISO SPI总线输入信号 32 MOSI SPI总线输出信号
33 CLK SPI总线时钟信号 34 SD_CS SD卡片选控制信号,低电平使能
35 GND 电源地 36 GND 电源地

产品文档

与Arduino连接

Arduino Mega2560直插


如何在Arduino上使用

  • 步骤1:下载测试程序
  1. 程序下载栏下载Arduino测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接Arduino开发板
  1. 将模块直插到Arduino开发板上( 不会直插?
  2. 模块直插完成后,给Arduino开发板接通电源
  • 步骤3:拷贝依赖库
  1. 确保电脑上已经安装Arduino IDE(如果没安装:Arduino IDE下载网址
  2. 安装好Arduino IDE后,需要拷贝依赖库到Arduino工程目录,方法如下:
(1) 解压下载好的测试程序包
(2) 将程序包中 Install libraries目录下的依赖库(如下图所示)拷贝到Arduino的工程目录的 libraries文件夹下( 不知道Arduino工程目录?
  • 步骤4:编译、下载程序到开发板
  1. 打开程序包中Example目录下需要测试的示例,进行编译和下载( 不会编译和下载?
  • 步骤5:观察程序运行情况
  1. 程序下载完毕,直接运行,观察运行情况,如果可以正常显示,则说明程序运行成功,如下图所示(以colligate_test测试程序为例):

程序下载

  1. Demo_Arduino_Mega2560_16BIT
  2. Demo_C51_STC12C5A60S2_16BIT
  3. Demo_C51_STC89C52RC_16BIT
  4. Demo_STM32F103RCT6_16BIT
  5. Demo_STM32F103ZET6_16BIT
  6. Demo_STM32F407ZGT6_16BIT
  7. Demo_STM32F429IGT6_16BIT
