3.5inch 16BIT Module ILI9486 SKU:MRB3503

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片

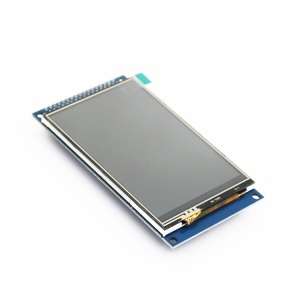

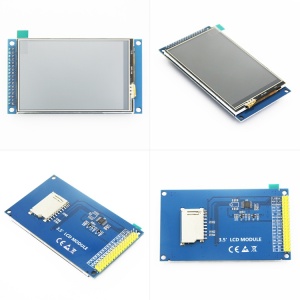

MRB3503-004.jpg MRB3503-003.jpg MRB3503-002.jpg

产品介绍

  • 3.5寸彩屏,支持16BIT RGB 65K色显示,显示色彩丰富
  • 320X480分辨率,显示清晰
  • 采用16位并行总线传输,传输速度快
  • 支持正点原子STM32 Mini、精英、战舰、探索者以及阿波罗开发板直插式使用
  • 支持触摸功能
  • 带SD卡槽方便功能扩展
  • 提供丰富的STM32和C51平台示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 16BIT RGB 65K彩色
SKU MRB3503
屏幕尺寸 3.5(inch)
屏幕类型 TFT
驱动芯片 ILI9486
分辨率 480*320 (Pixel)
模块接口 16Bit parallel interface
有效显示区域(AA区) 48.96x73.44 (mm)
触摸屏类型 电阻触摸屏
触摸IC XPT2046
模块PCB底板尺寸 56.34x98.25 (mm)
工作温度 -20℃~70℃
存储温度 -40℃~70℃
VCC电源电压 3.3V~5V
功耗 待定
产品重量 待定

接口定义


该模块硬件只支持16位并行总线传输

序号 引脚标号 说明
1 CS 液晶屏片选控制引脚(低电平使能)
2 RS 液晶屏寄存器/数据选择控制引脚(低电平:寄存器,高电平:数据)
3 WR 液晶屏写控制引脚
4 RD 液晶屏读控制引脚
5 RST 液晶屏复位控制引脚(低电平复位)
6 DB0 液晶屏数据总线低8位引脚
7 DB1
8 DB2
9 DB3
10 DB4
11 DB5
12 DB6
13 DB7
14 DB8 液晶屏数据总线高8位引脚
15 DB9
16 DB10
17 DB11
18 DB12
19 DB13
20 DB14
21 DB15
22 SDCS SD卡片选控制引脚(使用SD卡扩展功能时用到,本测试程序未用到)
23 BL 液晶屏背光控制引脚(高电平点亮)
24 VDD 模块电源正极引脚(模块已集成稳压IC,所以电源可接5V也可以接3.3V)
25 VDD
26 GND 模块电源地引脚
27 GND
28 5V 液晶屏背光电源正极引脚(默认共用板载背光电源,此引脚可不接)
29 MISO 触摸屏SPI总线数据输入引脚
30 MOSI 触摸屏SPI总线数据输出引脚
31 PEN 触摸屏中断检测引脚(发生触摸时为低电平)
32 F_CS Flash片选控制引脚(使用Flash扩展功能时用到,本测试程序未用到)
33 T_CS 触摸屏IC片选控制引脚(低电平使能)
34 CLK 触摸屏SPI总线时钟控制引脚

产品文档

程序下载

参考资料

如何在STM32开发板上使用

该模块兼容正点原子STM32开发板,具体使用方法如下:

  • 步骤1:下载测试程序
  1. 程序下载栏下载STM32测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接STM32开发板
  1. 找到开发板上TFTLCD插槽,将模块引脚和插槽引脚对应起来(例如模块CS引脚对应插槽CS引脚),然后直插到插槽中
  • 步骤3:编译、下载程序到开发板
  1. 编译并下载需要测试的程序到STM32开发板,( 不会编译和下载?
  • 步骤4:观察程序运行情况
  1. 程序下完毕后,观察程序运行情况,如果可以正常显示,则说明程序运行成功
