2.8inch RPi Display

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

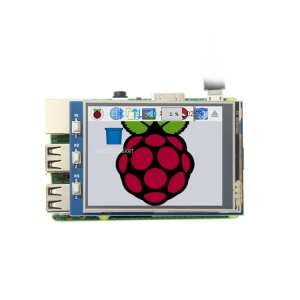

产品图片



产品介绍

  • 2.8inch标准显示器,320×240分辨率
  • SPI接口,带电阻触摸屏,可进行触摸控制
  • 兼容并可直接插入所有版本树莓派主板
  • 提供树莓派系统驱动,在线wiki文档指导
  • 本产品通过CE、RoHS认证

主要参数

SKU MPI2801
尺寸 2.8inch
类型 TFT
接口 SPI
触摸面板类型 电阻触摸
分辨率 320*240 (Pixel)
驱动IC ILI9341
有效显示尺寸(AA区) 43.2x57.6(mm)
模块PCB底板尺寸 51.53x76.68(mm)
功耗 0.12A*5V
重量(含包装) 44(g)

硬件说明

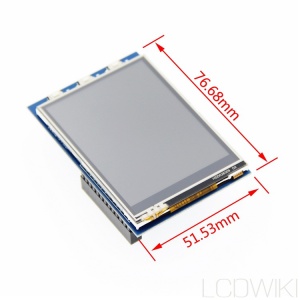

  • 尺寸图


  • 接口定义
引脚号 标识 描述
1, 17 3.3V 电源正(3.3V电源输入)
2, 4 5V 电源正(5V电源输入)
3, 5, 7, 8, 10, 13, 15, 22 NC NC
6, 9, 14, 20, 25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
12 K1 按键K1
16 K2 按键K2
18 K3 按键K3
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平选择LCD
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

在树莓派Raspbian / Ubuntu Mate系统中使用

步骤1,安装Raspbian或UbuntuMate官方镜像

  1. 从官方下载最新Raspbian镜像 https://www.raspberrypi.org/downloads/ 从官方下载最新Ubuntu Mate镜像 https://ubuntu-mate.org/download/
  2. 使用SDFormatter格式化Micro SD卡,
  3. 使用Win32DiskImager把官方镜像烧录到Micro SD卡。

步骤2,安装LCD驱动

  • 在线安装(树莓派需连接互联网)
  1. 用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
  2. 执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD28-show

如何旋转显示方向

注:此方法只针对树莓派系列的显示屏,其它显示屏并不适用

  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./XXX-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸
(' XXX-show '可以改为对应的驱动)

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)
如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动
如果是HDMI接口显示屏使用Raspberry Pi 4,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 2.8inch_RPi_Display用户手册_V1.0
  2. 如何安装LCD驱动-V1.2
  3. 如何校准电阻触摸屏-V1.2
  4. 如何修改显示方向和触摸-GPIO-电阻触摸-V1.2
  5. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  • 驱动下载
  1. 本地下载:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到SD卡中。然后把卡插入树莓派就可以使用了。
Image Name Version Support Password Download
Raspbian 2020-08-20 PI4/PI3B+/PI3/PI2/

PI1/ZERO/ZERO W

user:pi

password:raspberry

Baiduyun.jpgBaiduYun: 2.4-2.8-3.2-MPI2418-MPI2801-MPI3201-2020-08-20-raspios-buster-armhf.7z 提取码:femf
Mega-1.jpgMega: 2.4-2.8-3.2-MPI2418-MPI2801-MPI3201-2020-08-20-raspios-buster-armhf.7z
Ubuntu-MATE-32bit 20.1 PI4,PI3B+,PI3,PI2 user:pi

password:raspberry

Baiduyun.jpgBaiduYun: MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-ubuntu-mate-20.1-desktop-armhf+raspi.7z 提取码:mfl3
Mega-1.jpgMega: MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-ubuntu-mate-20.04.1-beta2.7z
Kali Linux RaspberryPi 2020.4 PI4B,PI3B+,PI3,PI2 user: kali

password: kali

Baiduyun.jpgBaiduYun: MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-kali-linux-2020.4-rpi4-nexmon.7z 提取码:7a1q
Mega-1.jpgMega: MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-kali-linux-2020.2b
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
