2.8inch Arduino Display

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

Video-logo3.png2.8寸Arduino模块演示视频

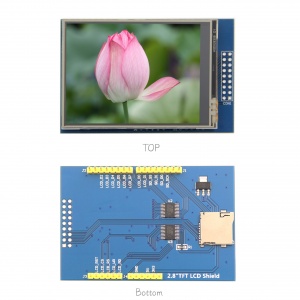

产品图片

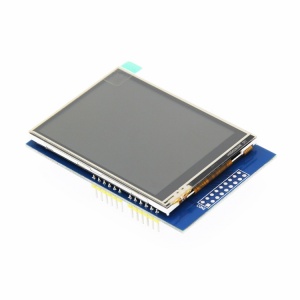

MAR2808-011.jpg MAR2808-009.jpg

产品介绍

  • 支持ArduinoUNO 和Mega2560等开发板直插使用,无需接线
  • 320X240分辨率,显示效果清晰,支持触摸功能
  • 支持16位RGB 65K颜色显示,显示色彩丰富
  • 采用8位并行总线,比串口SPI刷新快
  • 板载 5V/3.3V 电平转换 IC,兼容 5V/3.3V 工作电压
  • 带SD卡槽方便扩展实验
  • 提供Arduino库,提供丰富的示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 RGB 65K彩色
SKU MAR2808
尺寸 2.8(inch)
类型 TFT
驱动芯片 ILI9341
分辨率 320*240 (Pixel)
模块接口 8-bit parallel interface
有效显示区域 43.2*57.6(mm)

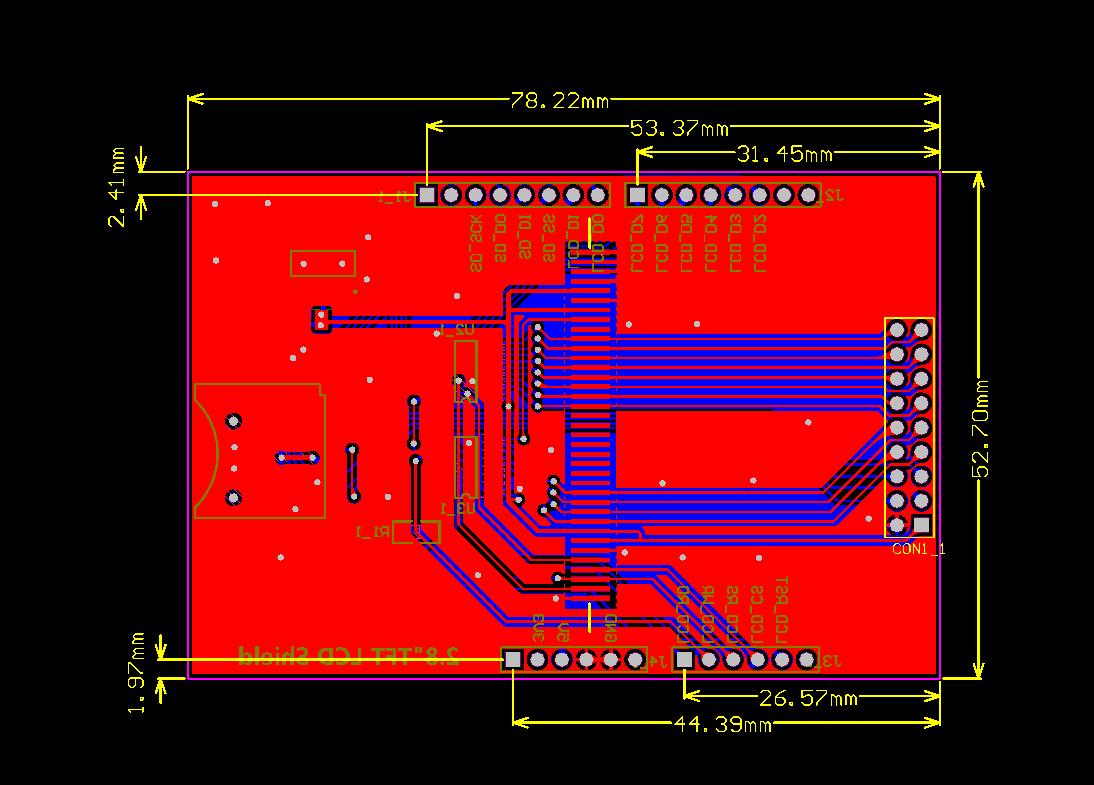

模块PCB尺寸 52.70*78.22(mm)
工作温度 -20℃~70℃
存储温度 -40℃~70℃
工作电压 5V/3.3V
功耗 约为90mw
产品重量 约25(g)

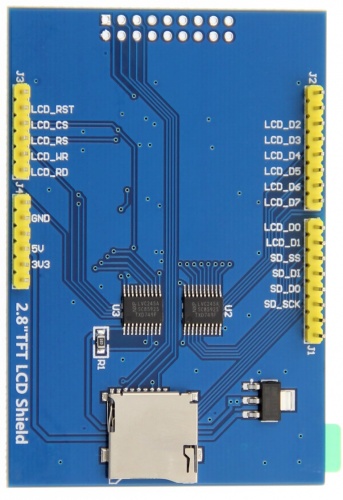

接口定义

序号 标号 引脚说明
1 LCD_RST LCD总线复位信号,低电平复位
2 LCD_CS LCD总线片选信号,低电平使能
3 LCD_RS LCD总线命令/数据选择信号,低电平:命令,高电平:数据
4 LCD_WR LCD总线写信号
5 LCD_RD LCD总线读信号
6 GND 电源地
7 5V 5V电源输入
8 3V3 NC此引脚可不接
9 LCD_D0 LCD 8位数据Bit0
10 LCD_D1 LCD 8位数据Bit1
11 LCD_D2 LCD 8位数据Bit2
12 LCD_D3 LCD 8位数据Bit3
13 LCD_D4 LCD 8位数据Bit4
14 LCD_D5 LCD 8位数据Bit5
15 LCD_D6 LCD 8位数据Bit6
16 LCD_D7 LCD 8位数据Bit7
17 SD_SS SD卡SPI总线片选信号,低电平使能
18 SD_DI SD卡SPI总线MOSI信号
19 SD_DO SD卡SPI总线MISO信号
20 SD_SCK SD卡SPI总线时钟信号

产品文档

与Arduino连接

MAR2808-038.jpg MAR2808-039.jpg

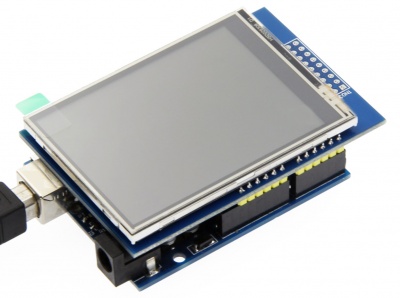

Arduino UNO直插 Arduino Mega2560直插


如何在Arduino上使用

  • 步骤1:下载测试程序
  1. 程序下载栏下载Arduino测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接Arduino开发板
  1. 将模块直插到Arduino开发板上( 不会直插?
  2. 模块直插完成后,给Arduino开发板接通电源
  • 步骤3:拷贝依赖库
  1. 确保电脑上已经安装Arduino IDE(如果没安装:Arduino IDE下载网址
  2. 安装好Arduino IDE后,需要拷贝依赖库到Arduino工程目录,方法如下:
(1) 解压下载好的测试程序包
(2) 将程序包中 Install libraries目录下的依赖库(如下图所示)拷贝到Arduino的工程目录的 libraries文件夹下( 不知道Arduino工程目录?
  • 步骤4:编译、下载程序到开发板
  1. 打开程序包中Example目录下需要测试的示例,进行编译和下载( 不会编译和下载?
  • 步骤5:观察程序运行情况

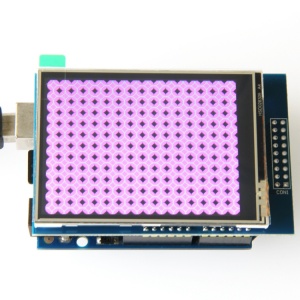

  1. 程序下载完毕,直接运行,观察运行情况,如果可以正常显示,则说明程序运行成功,如下图所示(以display_graphics测试程序为例):
MAR2808-040.jpg MAR2808-041.jpg
