2.4inch RPi Display For RPi 3A+

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品图片

MPI2411-001.jpg MPI2411-002.jpg2.4-RPi-3A-0007.jpg

产品介绍

  • 2.4寸标准显示器,物理分辨率320×240
  • 带电阻式触摸控制
  • 小巧玲珑,尺寸与Raspberry Pi 3A+开发板一致
  • 兼容并可直接插入任何版本树莓派(Raspberry Pi Zero,ZeroW,A, A+, B, B+, 2B, 3B, 3B+,3A+)
  • 支持Raspbian/Ubuntu/Kali系统,提供驱动和镜像,wiki在线更新
  • 本产品通过CE、RoHS认证

主要参数

名称 描述
SKU MPI2411
尺寸 2.4inch
类型 TFT
接口 SPI
分辨率 320*240 (Pixel)
有效显示尺寸(AA区) 36.72x48.96(mm)
触摸面板控制芯片 XPT2046
触摸面板类型 电阻型
LCD驱动 ILI9341
背光 LED
功耗 0.08A*5V
工作温度(℃) -20~60
外形尺寸 56.00x65.00(mm)
重量(含包装)(g) 37 (g)

硬件说明

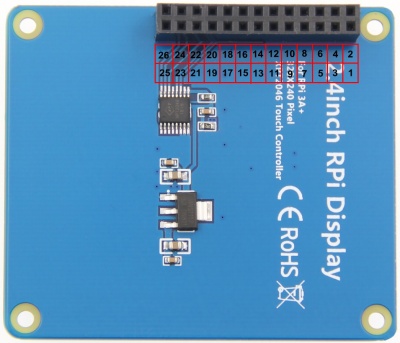

  • 接口定义
引脚号 标识 描述
1, 17 3.3V 电源正(3.3V电源输入)
2, 4 5V 电源正(5V电源输入)
3, 5, 7, 8, 10, 12, 16, 18, 22 NC NC悬空
6, 9, 14, 20, 25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
15 LCD_RS 指令/数据 寄存器选择,低电平为指令,高电平为数据
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
13 RST 复位信号,低电平复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平使能
26 TP_CS 触摸面板片选信号,低电平使能

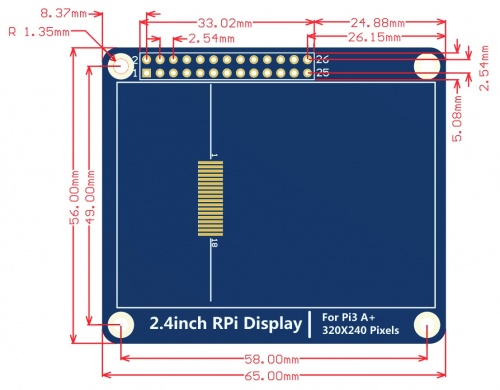

  • 产品尺寸


在树莓派Raspbian/Ubuntu Mate/Kali系统中使用

有两种使用方法

方法一

直接下载我们制作的镜像烧录到micro SD卡里,插入到RaspberryPi中使用 (Q:不会烧录?)
镜像下载见资源下载的镜像下载

方法二

步骤1,安装各种系统最新官方镜像 (Q:不会安装?)
(1)从官方下载最新Raspbian/Ubuntu Mate/Kali-linux镜像
(2)使用SDFormatter格式化Micro SD卡,
(3)使用Win32DiskImager把官方镜像烧录到Micro SD卡。
步骤2,与树莓派连接
200















步骤3,安装LCD驱动
A、在Raspbian系统中安装(树莓派需要连接互联网)
(1)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接?)
(2)执行以下命令获取LCD驱动并安装(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-3A+-show
B、在Ubuntu Mate、Kali系统中安装
(1)下载本地驱动,下载链接如下:(因为系统差异,从github下载的驱动不能在Ubuntu Mate、Kali这两个系统中正常运行,所以只能使用本地驱动)
适用于Ubuntu-mate-18.04系统的驱动下载:LCD-show.tar.gz
适用于Kali-linux系统的驱动下载:LCD-show.tar.gz
(2)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接?)
(3)将本地驱动拷贝到运行的树莓派系统中,并执行以下命令解压(可以通过SD卡或者FileZilla软件拷贝)
tar -xvzf LCD-show.tar.gz
(4)执行以下命令安装LCD驱动
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-3A+-show
步骤4,检测驱动是否安装成功
(1)LCD驱动安装完成后,系统会自动重启。启动成功后,LCD可以正常显示和触摸就说明驱动安装成功了

注意事项:

A、ubuntu系统默认SSH没有开启,具体开启方法见RaspberryPi Ubuntu-mate系统开启SSH说明
B、ubuntu-18.04系统ssh连接可能会失败,具体解决方法见RaspberryPi Ubuntu-mate-18.04系统ssh连接失败解决方法说明
C、安装此驱动后HDMI输出将会禁用,如需切换回HDMI显示,执行:
sudo ./LCD-hdmi

如何旋转显示方向

注:此方法只针对树莓派系列的显示屏,其它显示屏并不适用

  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/Lcdwiki/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./XXX-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸
(' XXX-show '可以改为对应的驱动)

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)
如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动
如果是HDMI接口显示屏使用Raspberry Pi 4,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 2.4inch RPi Display For RPi 3A+快速入门
  2. 2.4inch RPi Display For RPi 3A+用户手册
  3. 如何安装LCD驱动
  4. 如何校准电阻触摸屏
  5. 如何安装虚拟键盘
  6. 如何修改显示方向和触摸-GPIO-电阻触摸
  7. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)
  8. RaspberryPi Ubuntu-mate系统开启SSH说明
  9. RaspberryPi Ubuntu-mate-18.04系统SSH连接失败解决方法说明
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
System Name System Version Supported Raspberry Pi version Default user and passwd Download Link
Raspbian 2019-09-26 PI4/PI3B+/PI3/

PI2/PI1/ZERO/ZERO W

user: pi

password: raspberry

Baiduyun.jpgBaiduYun: MPI2411-2.4inch-3A+-2019-09-26-raspbian-buster.7z 提取码:ci6m
Mega-1.jpg Mega: MPI2411-2.4inch-3A+-2019-09-26-raspbian-buster.7z
Ubuntu-mate 18.04.2-beta1 PI3B+,PI3,PI2 user: pi

password: raspberry

Baiduyun.jpgBaiduYun: 2.4inch_RPi_for_3A+_ubuntu-mate-18.04.2.7z 提取码:tljs
Mega-1.jpg Mega: 2.4inch_RPi_for_3A+_ubuntu-mate-18.04.2.7z
Kali-linux 2019.3a PI4B,PI3B+,PI3,PI2 user: root

password: toor

Baiduyun.jpgBaiduYun: 2.4inch_for_3A+_kali-2019.3a.7z Fetch Code:hzum
Mega-1.jpg Mega: 2.4inch_for_3A+_kali-2019.3a.7z
