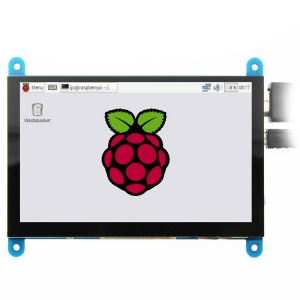

产品特点
- 电阻式触摸控制
- 硬件分辨率为480×320，可以通过软件配置分辨率（最高可支持1920×1080）
- 兼容并可直接插入任何版本树莓派（树莓派1代B型与树莓派Zero需另配HDMI连接线）
- 提供Raspbian/Ubuntu系统下的驱动（用户可直接在原有Raspbian/Ubuntu系统下使用）
- 可作为计算机显示器，无触摸功能（接入计算机须另配HDMI线）
- 仅用于显示，不占用任何I/O资源（使用触摸功能，占用I/O）
- 支持多国语言OSD菜单（可用于电源控制，调节亮度/对比度等）
- 支持HDMI音频输出
快速入门
硬件连接
- 连接GPIO接口
- Raspberry Pi Model A+/B+/2 B/3 B/3 B+引出了40个GPIO管脚，而屏幕引出了26个管脚，连接时注意对应屏幕管脚和树莓派管脚。
- 连接HDMI接口。把HDMI连接器接入屏幕和主板的HDMI接口。
- Raspberry Pi Model B与Raspberry Pi Zero需另配HDMI连接线进行连接。
您可以通过两种方法启用触摸功能：方法一，给Raspbian/Ubuntu Mate系统安装驱动。方法二，使用预装驱动的镜像。
方法一，安装驱动
请在树莓派官网下载最新版本的镜像（RASPBIAN或UBUNTU MATE）。为了方便使用，这里提供
- 2018-03-13-raspbian-stretch-------------提取码：9cym
1) 将镜像文件下载到电脑上，并解压得到.img文件。
2) 将TF卡连接到电脑，打开Win32DiskImager.exe软件，选择第1步准备的.img文件，点击write烧写镜像。
3) 烧写完成后，将树莓派LCD驱动复制到TF卡根目录（也可以用U盘或网络将驱动文件复制到镜像的文件系统中）。
4) 用写字板打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。
5) 将TF卡接入到树莓派上，并启动树莓派，进入系统后通过无线WIFI或有线的方式连接到互联网（如果没有连接互联网，之后安装完驱动后，触摸校准将无法正常使用）
6) 前面已经把树莓派驱动复制到/boot目录下，执行以下操作（确保此时树莓派已经联网）：
重启后触摸即可使用（为了方便使用，可以调整屏幕显示方向，参见#设置显示方向）。
