10.1inch HDMI Display-Y

来自LCD wiki
跳转至: 导航搜索

语言选择

Languages

➤中文
➤EN


产品图片


产品特点

  • 10.1寸IPS全视角显示屏
○可视角度大
○色彩真实
○画质出色
  • 1280X800分辨率
○高清视界
○显示非常细腻
  • 全新触摸面板
○钢化玻璃覆盖
○硬度达6H,耐刮耐用
  • 高灵敏度电容触摸屏
○触摸准确
○最大支持5点触摸
  • HDMI接口
○高清输入
○可做HDMI显示器
  • 支持多种设备接入
○可接树莓派、Banana Pi、BB Black等主流开发板
○可接PS4、Xbox360、Switch等主流游戏机
○可接主流电视盒子和数码相机(仅显示)
  • 支持多种系统显示
○支持Raspbian、Kali linux、Ubuntu、Kodi、Win10 IOT等系统,触摸免驱
○支持Win7/8/10/11等系统,触摸免驱
  • 通过CE、RoHS认证

产品描述

  • 产品参数
SKU MPI1008
显示屏类型 IPS屏
显示屏尺寸 10.1 inch
分辨率 1280 x 800
背光调节 按键开关调节
触摸屏类型 电容触摸屏
电源 MicroUSB(5V)
模块整体功率 5.29W (100%亮度)
视频输入接口 HDMI(最大支持1080P)
有效显示区域(AA区) 216.566*135.360 (mm)
模块尺寸 (长x宽x高) 239.4*157.4*12.3 ±0.2 (mm)
包装尺寸 (长x宽x高) 295*195*70 (mm)
产品重量 (含包装) 892(g)
  • 按键和接口功能说明


按键和接口 说明
A: TOUCH触摸接口 使用 Micro-USB线和信号源设备连接,此接口用于触摸和供电
B: POWER电源接口 使用 Micro-USB线和电源连接,此接口只用于供电
C: HDMI接口 使用HDMI线和信号源设备连接,最大支持分辨率为1080P
D: 侧按键 用于调节亮度,按一下增加10%亮度,达到100%后,再按一下回到10%;

长按3秒后关闭背光,再按一下恢复原来的亮度

E: 铜柱 用来固定树莓派(M2.5)
  • 产品尺寸

MPI1008-005.jpg MPI1008-006.jpg

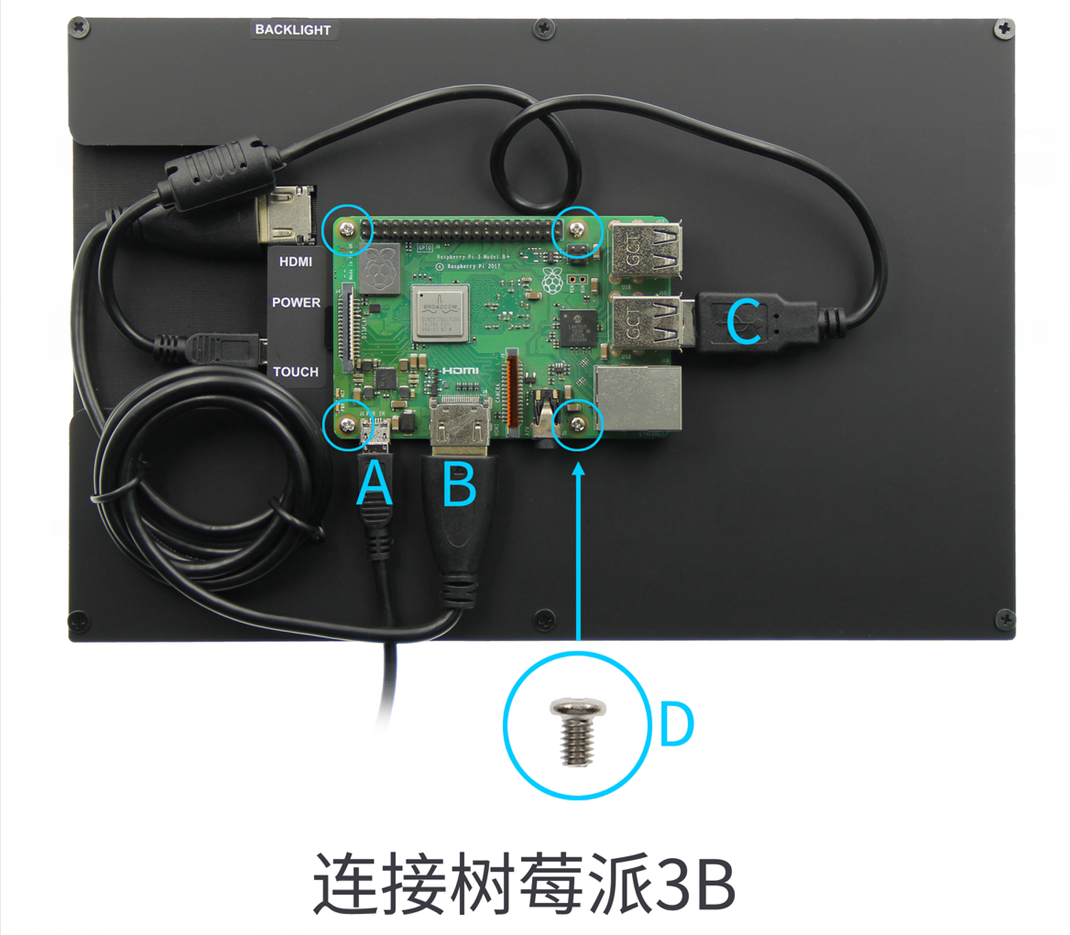

连接树莓派

MPI1008-008.png MPI1008-009.png

用于树莓派

步骤1, 下载最新官网镜像

1)下载Raspbian官方镜像
下载网址:https://www.raspberrypi.org/downloads/raspbian/
用户名:pi 密码:raspberry
2)下载Ubuntu Mate官方镜像
下载网址:https://ubuntu-mate.org/download/
用户名和密码开机后可以自己设置
3)下载Kail官方镜像
下载网址:https://www.offensive-security.com/kali-linux-arm-images/
用户名:kali 密码:kali
4)下载Retropie官方镜像
下载网址:https://retropie.org.uk/download/
用户名:pi 密码:raspberry

步骤2, 烧录官网镜像

1)下载并安装工具软件(如果已经安装好,此步骤可以忽略)
SD卡格式化软件SDFormatter下载网址:
https://www.sdcard.org/downloads/formatter_4/
镜像烧录软件Win32DiskImager下载网址:
https://sourceforge.net/projects/win32diskimager/
2)格式化SD卡
将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format
(一般选择快速格式化,其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。
3)烧录镜像
打开Win32DiskImager软件 -> 选择需要烧录的镜像文件(xxx.img) -> 选择SD卡 -> 点击“write”按钮 ->
选择“Yes” -> 等待烧录完成(整个过程大概持续10几分钟)

步骤3, 修改“config.txt”配置文件

在电脑上打开SD卡根目录下的“config.txt”文件,在文件的末尾添加如下内容,保存好并退出。
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1280 800 60 6 0 0 0
注意:树莓派官方2021-10-30之后的系统, dtoverlay=vc4-kms-v3d 还要修改为 dtoverlay=vc4-fkms-v3d,或者注释掉,否则可能会无显示。

步骤4, 插入SD卡

以上步骤都完成后,在电脑上弹出SD卡,然后插入树莓派背面的SD卡卡槽中

步骤5, 运行系统

将显示屏HDMI接口和TOUCH接口连接树莓派,接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用,只需要连接HDMI接口和TOUCH接口,就能正常显示和支持最多五点触摸。


常见问题

资源下载

  • 文档
  1. 10.1inch-HDMI-Display-Y-MPI1008-用户手册
  2. 如何安装LCD驱动-V1.2
  3. 如何校准电容触摸屏-V1.0
  4. 如何安装虚拟键盘(CN)
  5. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  6. HDMI模块在电脑中如何设置双屏显示
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,
请先使用我们预装好驱动的镜像,下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

镜像:Raspbian, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero,默认用户名:pi密码:raspberry

镜像:Ubuntu-MATE-32bit, 支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:pi密码:raspberry

镜像:Kali Linux RaspberryPi-32bit,支持的树莓派版本:Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,默认用户名:kali密码: kali

Image Name Version Download
Raspberry Pi OS 2023-02-21 Baiduyun.jpg百度云: MPI1008-10.1inch-Y-2023-02-21-raspios-bullseye-armhf 提取码:p2xy
Mega-1.jpgMega: MPI1008-10.1inch-Y-2022-04-04-raspios-bullseye-armhf
Ubuntu MATE 22.04 Baiduyun.jpg百度云: MPI1008-10.1-Y-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码:o4l0
Mega-1.jpgMega: MPI1008-10.1-Y-ubuntu-mate-22.04-desktop-armhf+raspi.7z
Kali Linux RaspberryPi 2023.1 Baiduyun.jpg百度云: MPI1008-Y-10.1inch-kali-linux-2023.1-raspberry-pi-armhf.7z 提取码:cq0v
Mega-1.jpgMega:


  • 常用软件
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
