10.1inch HDMI Display-H

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品视频

产品图片


产品特点

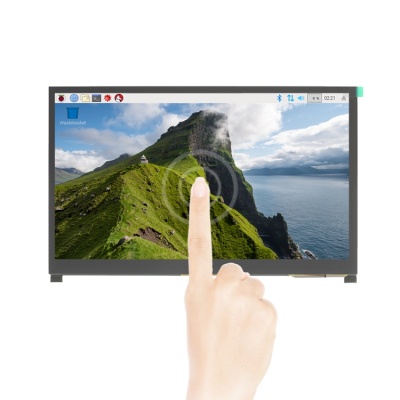

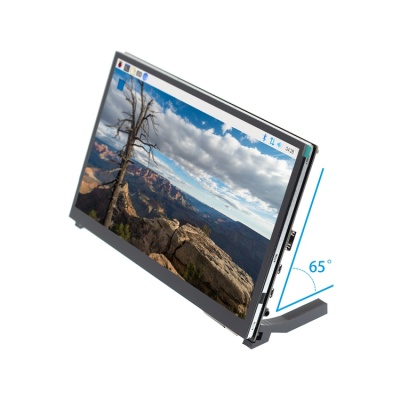

  • IPS全视角显示屏
○可视角度大
○色彩真实
○动态画质出色
○节能环保
  • 1024X600高清视界
○分辨率为高清1024X600点阵
○比800X480普通显示屏更细腻
  • 音频输出
○立体声双喇叭输出震撼音质
○3.5mm音频输出接口

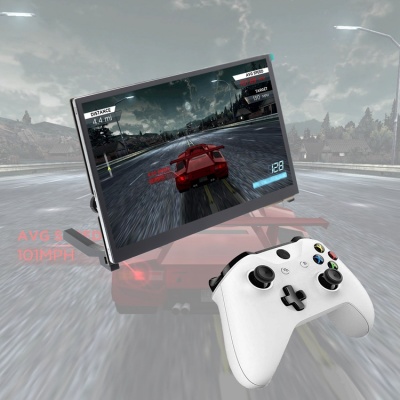

  • 用作游戏机显示器
○支持Xbox360, PS4, Switch等等
  • 用作mini PC显示器
○支持树莓派、Banana Pi、BB Black等主流的开发板
○配合树莓派使用时支持Raspbian, Kali linux, Ubuntu,Kodi等主流系统,单点电容触控即插即用免驱动。
  • 用作计算机显示器
○支持win10/win8/win7系统,支持五点电容触控即插即用免驱动

产品描述

  • 产品参数
SKU MPI1001
显示屏类型 IPS屏
显示屏尺寸 10.1 inch
分辨率 1024 x 600
背光调节 拔轮开关调节
音量调节 拔轮开关调节
触摸屏类型 电容触摸屏
触摸IC GT9271
电源 MicroUSB(5V)
扬声器功率 8Ω 2W
视频输入接口 HDMI
音频输出接口 3.5mm音频接口 + 立体声双喇叭输出
模块尺寸 (长x宽x高) 236.00*145.57*(20.00±0.2) (mm)
包装尺寸 (长x宽x高) 295*195*70 (mm)
产品重量 (含包装) 900(g)
  • 按键和接口功能说明


按键和接口 说明
① HDMI接口 输入HDMI信号,使用HDMI线连接,常用于连接电脑,最大支持分辨率1920x1080
② Touch接口 传输触摸信号,使用Micro-USB线连接,提供触摸和供电功能,常用于连接电脑
③ Power接口 接入电源,使用Micro-USB线连接,只提供供电功能
④ 3.5mm音频输出接口 输出音频信号,连接音频输出设备,例如耳机
⑤ 立体声双喇叭 大音腔,输出震撼音质
⑥ Touch接口 传输触摸信号,使用Micro-USB转接头连接,只用于连接树莓派,提供触摸和显示屏供电功能
⑦ HDMI接口 输入HDMI信号,使用HDMI转接头连接,只用于连接树莓派,最大支持分辨率1024x600
⑧ 散热风扇接口 接入散热风扇
⑨ 贴片铜柱 x 8 用于连接树莓派和支架
⑩ 拨轮开关 用于调节音量大小和背光亮度高低;默认向上是音量+,向下是音量-;按一下进入背光亮度调节菜单;再按一下,进入音量调节菜单;再按一下关闭菜单
  • 产品尺寸

10.1-H-size-3.jpg 10.1-H-size-8.jpg

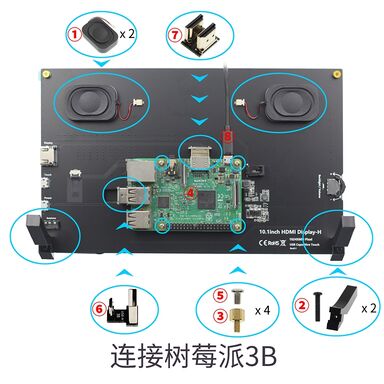

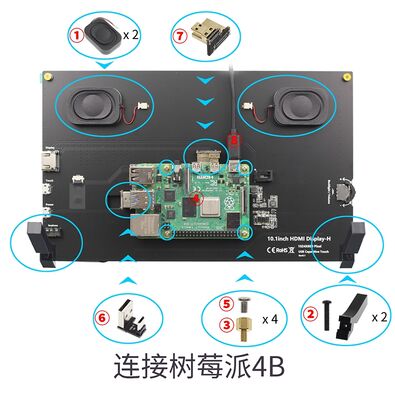

连接树莓派


用于树莓派

步骤1, 下载最新官网镜像

1)下载Raspbian官方镜像
下载网址:https://www.raspberrypi.org/downloads/raspbian/
用户名:pi 密码:raspberry
2)下载Ubuntu Mate官方镜像
下载网址:https://ubuntu-mate.org/download/
用户名和密码开机后可以自己设置
3)下载Kail官方镜像
下载网址:https://www.offensive-security.com/kali-linux-arm-images/
用户名:kali 密码:kali
4)下载Retropie官方镜像
下载网址:https://retropie.org.uk/download/
用户名:pi 密码:raspberry

步骤2, 烧录官网镜像

1)下载并安装工具软件(如果已经安装好,此步骤可以忽略)
SD卡格式化软件SDFormatter下载网址:
https://www.sdcard.org/downloads/formatter_4/
镜像烧录软件Win32DiskImager下载网址:
https://sourceforge.net/projects/win32diskimager/
2)格式化SD卡
将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format
(一般选择快速格式化,其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。
3)烧录镜像
打开Win32DiskImager软件 -> 选择需要烧录的镜像文件(xxx.img) -> 选择SD卡 -> 点击“write”按钮 ->
选择“Yes” -> 等待烧录完成(整个过程大概持续10几分钟)

步骤3, 修改“config.txt”配置文件

在电脑上打开SD卡根目录下的“config.txt”文件,在文件的末尾添加如下内容,保存好并退出。
hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=2
display_rotate=0
hdmi_timings=1024 1 150 18 150 600 1 15 3 15 0 0 0 60 0 60000000 3

步骤4, 插入SD卡

以上步骤都完成后,在电脑上弹出SD卡,然后插入树莓派背面的SD卡卡槽中

步骤5, 运行系统

将显示屏HDMI接口和TOUCH接口连接树莓派,接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用,只需要连接HDMI接口和TOUCH接口,就能正常显示和支持最多五点触摸。


常见问题

资源下载

  • 文档
  1. 10.1inch-HDMI-Display-(H)-快速入门.pdf
  2. 10.1inch-HDMI-Display-(H)-用户手册.pdf
  3. 如何安装LCD驱动-V1.2
  4. 如何校准电容触摸屏-V1.0
  5. 如何安装虚拟键盘(CN)
  6. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  7. HDMI模块在电脑中如何设置双屏显示
  • 驱动下载
  1. Driver:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,
请先使用我们预装好驱动的镜像,下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
Image Name Version Support Default Password Download
Raspbian 2020-08-20 PI4/PI3B+/PI3/

PI2/ZERO/ZERO W

user:pi

password:raspberry

Baiduyun.jpgBaiduYun: 10.1-H-MPI1001-2020-08-20-raspios-buster-armhf.7z 提取码:q15p
Mega-1.jpgMega: 10.1-H-MPI1001-2020-08-20-raspios-buster-armhf.7z
Ubuntu MATE 20.10 PI4,PI3B+,PI3,PI2 user:pi

password:raspberry

Baiduyun.jpgBaiduYun: MPI1001-10.1inch-ubuntu-mate-20.10-desktop-armhf+raspi.7z提取码:alj7
Mega-1.jpgMega: MPI1001-10.1inch-ubuntu-mate-20.10-desktop-armhf+raspi.7z
Kali Linux RaspberryPi 2, 3 and 4 2020.3a PI4B,PI3B+,PI3,PI2 user: kali

password: kali

Baiduyun.jpgBaiduYun: 10.1-MPI1001-kali-linux-2020.3a-rpi3-nexmon.7z提取码:n3zd
Mega-1.jpgMega: 10.1-MPI1001-kali-linux-2020.3a-rpi3-nexmon.7z
  • 常用软件
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
