1.8inch Arduino SPI Module ST7735S SKU:MAR1801

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

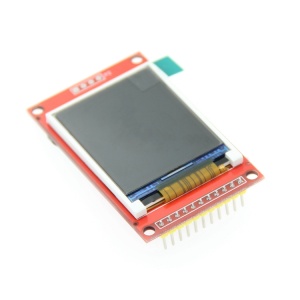

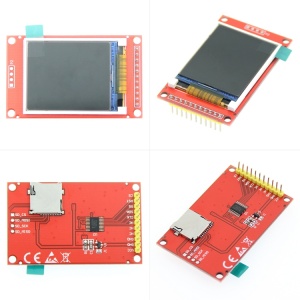

产品图片

MAR1801-001.jpg MAR1801-003.jpg

产品介绍

  • 1.8寸彩屏,支持16BIT RGB 65K彩色显示,显示色彩丰富
  • 128X160分辨率,显示清晰
  • 采用SPI串行总线,只需几个IO即可点亮显示
  • 带SD卡槽方便功能扩展
  • 提供底层库和丰富的Arduino、C51以及STM32平台示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 16BIT RGB 65K彩色
SKU MAR1801
尺寸 1.8(inch)
类型 TFT
驱动芯片 ST7735S
分辨率 128*160 (Pixel)
模块接口 4-wire SPI interface
背光 2 White Led
有效显示区域 28.03x35.04 (mm)
模块PCB尺寸 38.30x62.48 (mm)
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 5V/3.3V
功耗 约为90mw
产品重量 约25(g)

接口定义


序号 引脚标号 说明
1 VCC 液晶屏电源正(3.3V~5V)
2 GND 液晶屏电源地
3 GND 液晶屏电源地
4 NC 无定义,保留
5 NC 无定义,保留
6 NC 无定义,保留
7 CLK 液晶屏SPI总线时钟信号
8 SDA 液晶屏SPI总线写数据信号
9 RS 液晶屏寄存器/数据选择信号,低电平:寄存器,高电平:数据
10 RST 液晶屏复位信号,低电平复位
11 CS 液晶屏片选信号,低电平使能

产品文档

与Arduino连接

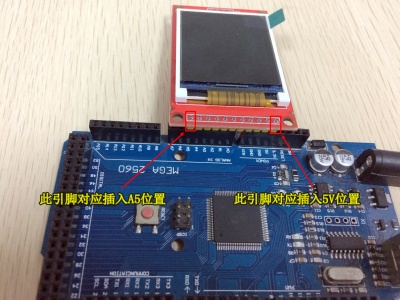

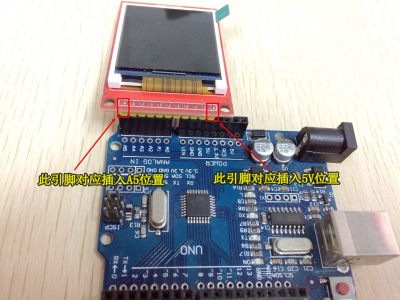

MAR1801-005.jpg MAR1801-006.jpg
Arduino UNO直插 Arduino Mega2560直插


如何在Arduino上使用

  • 步骤1:下载测试程序
  1. 程序下载栏下载Arduino测试程序
  2. 相关的测试程序说明请查阅程序包里面的测试程序说明文档
  • 步骤2:连接Arduino开发板
  1. 将模块直插到Arduino开发板上( 不会直插?
  2. 模块直插完成后,给Arduino开发板接通电源
  • 步骤3:拷贝依赖库
  1. 确保电脑上已经安装Arduino IDE(如果没安装:Arduino IDE下载网址
  2. 安装好Arduino IDE后,需要拷贝依赖库到Arduino工程目录,方法如下:
(1) 解压下载好的测试程序包
(2) 将程序包中 Install libraries目录下的依赖库(如下图所示)拷贝到Arduino的工程目录的 libraries文件夹下( 不知道Arduino工程目录?
  • 步骤4:编译、下载程序到开发板
  1. 打开程序包中Example目录下需要测试的示例,进行编译和下载( 不会编译和下载?
  • 步骤5:观察程序运行情况
  1. 程序下载完毕,直接运行,观察运行情况,如果可以正常显示,则说明程序运行成功,如下图所示(以colligate_test测试程序为例):
MAR1801-009.jpg MAR1801-010.jpg

程序下载

  1. Demo_Arduino_Mega2560&UNO_Hardware_SPI
  2. Demo_Arduino_Mega2560&UNO_Software_SPI
  3. Demo_C51_STC12C5A60S2_Hardware_SPI
  4. Demo_C51_STC12C5A60S2_Software_SPI
  5. Demo_C51_STC89C52RC_Software_SPI
  6. Demo_STM32F103RCT6_Hardware_SPI
  7. Demo_STM32F103RCT6_Software_SPI
  8. Demo_STM32F103ZET6_Hardware_SPI
  9. Demo_STM32F103ZET6_Software_SPI
  10. Demo_STM32F407ZGT6_Hardware_SPI
  11. Demo_STM32F407ZGT6_Software_SPI
  12. Demo_STM32F429IGT6_Hardware_SPI
  13. Demo_STM32F429IGT6_Software_SPI
