1.6inch SPI Module SSD1283A SKU:MSP1601

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

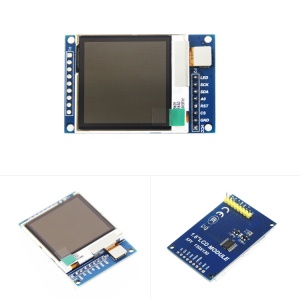

产品图片


产品介绍

  • 1.6寸彩屏,支持65K色显示,显示色彩丰富
  • 半透反式LCD,性能优越,强光下显示清晰可见
  • 采用SPI串行总线,只需几个IO口即可点亮显示
  • 板载3.3V/5V电源转换芯片,兼容3.3V和5V电压等级
  • 工作温度范围为工业级(-20℃~70℃)
  • 军工级工艺标准,长期稳定工作
  • 提供丰富的多平台例程
  • 提供底层驱动技术支持
  • 支持背光控制

产品参数

名称 颜色分类
显示颜色 65K彩色
SKU MSP1601
尺寸 1.6(inch)
类型 TFT
驱动芯片 SSD1283A
分辨率 130*130 (Pixel)
模块接口 4-wire SPI interface
有效显示区域 28.86x28.86(mm)
模块尺寸 35.40X53.82X1.6(mm)
视角 >60°
工作温度 -10℃~60℃
存储温度 -20℃~70℃
工作电压 3.3V / 5V
功耗 待定
重量(含包装) 15(g)

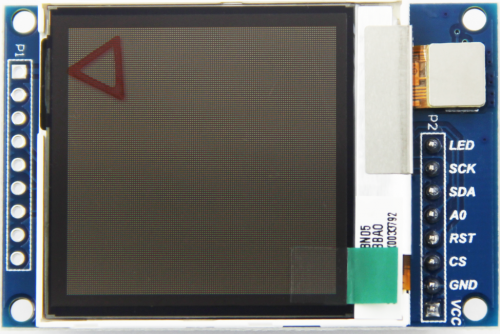

产品接口


标号 PIN 引脚说明
1 VCC LCD电源正(3.3V~5V)
2 GND LCD电源地
3 CS LCD片选信号,低电平使能
4 RST LCD复位信号,电平复位
5 A0/DC LCD寄存器/数据选择信号,低电平:寄存器,高电平:数据
6 SDA SPI总线写数据信号
7 SCK SPI总线时钟信号
8 LED 背光控制信号(高电平点亮,如不需要控制,请接3.3V)

产品文档

程序下载

使用说明

应用实例

  • 与ArduinoD1 Mini连接应用示例

【Application】1.6inch SPI Module MSP1601 with D1 mini
