1.44inch SPI Arduino Module Black SKU:MAR1442

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN

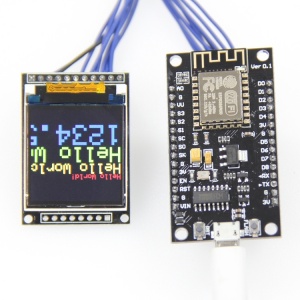

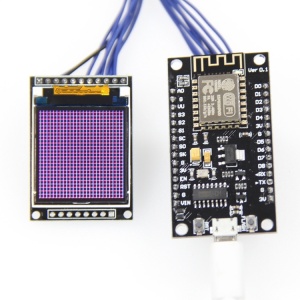

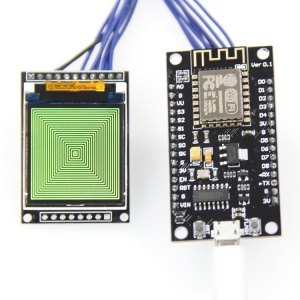

产品图片

MAR1441-010.jpg MAR1441-011.jpg MAR1441-012.jpg

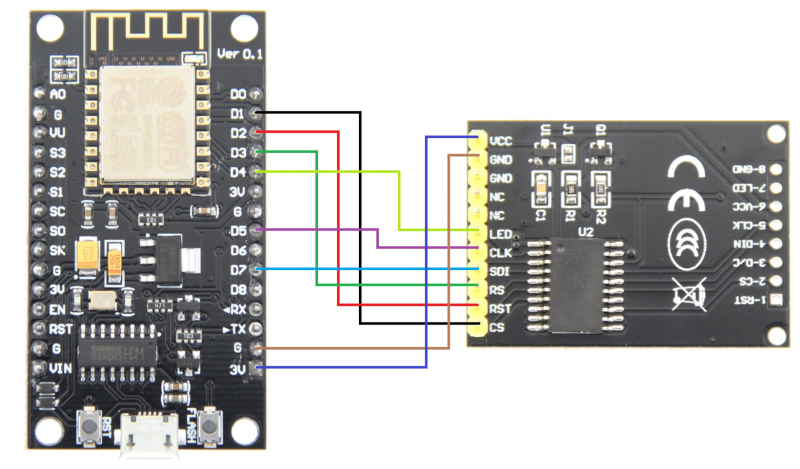

接线说明


标号 PIN ESP8266开发板对应的接线引脚 引脚说明
1 VCC 3V 电源正
2 GND G 电源地
3 GND - 电源地
4 NC - 无定义,保留,不需要接线
5 NC - 无定义,保留,不需要接线
6 LED D4 LCD背光控制信号(如不需要控制,请接3.3V)
7 CLK D5 LCD SPI总线时钟引脚
8 SDI D7 LCD SPI总线数据引脚
9 RS D3 LCD寄存器/数据选择控制引脚
10 RST D2 LCD复位控制引脚
11 CS D1 LCD片选控制引脚

产品文档

程序下载

使用说明
