1.3inch SPI OLED Module SH1106 SKU:MSP130X

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN



产品图片

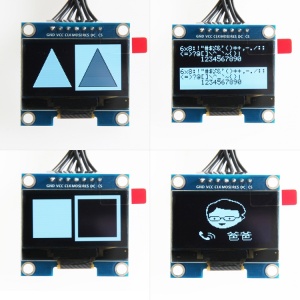

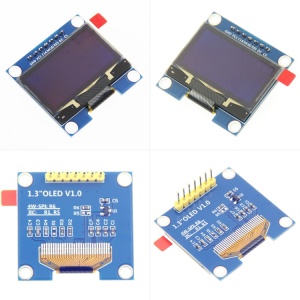

1.3-OLED-main-2.jpg MSP130W-004.jpg MSP130W-005.jpg

产品介绍

  • 1.3寸OLED,高分辨率:128x64(和12864同分辨率,高PPI)
  • 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
  • 超低功耗:正常显示0.06w(远低于TFT显示屏)
  • 宽电压供电(3V~5V),兼容3.3V和5V电平逻辑,无需电平转换芯片
  • 默认SPI接口(可改IIC接口),只需5个IO轻松点亮
  • 工作温度范围为工业级(-20℃~70℃)
  • 军工级工艺标准,长期稳定工作
  • 提供丰富的例程,提供底层驱动技术支持

产品参数

名称 参数
显示颜色 白色/蓝色
SKU MSP130W / MSP130B
尺寸 1.3(inch)
类型 OLED
驱动芯片 SH1106
分辨率 128*64 (Pixel)
模块接口 4-wire SPI interface
有效显示区域(AA区) 29.42x14.7(mm)
模块PCB底板尺寸 33.50x35.40(mm)
VCC电源电压 3.3V~5V
逻辑IO口电压 3.3V(TTL)
功耗 待定
产品重量(含包装) 10(g)

接口定义

模块标号 说明
GND OLED显示模块电源地
VCC OLED显示模块电源正(3.3V/5V)
CLK OLED显示模块SPI总线时钟信号
MOSI OLED显示模块SPI总线写数据信号
RES OLED显示模块复位控制信号
DC OLED显示模块命令/数据选择控制信号
CS OLED显示模块片选控制信号

产品文档

程序下载

  1. Demo_OLED_Mega2560_Hardware_SPI
  2. Demo_OLED_UNO&Mega2560_Software_SPI
  3. Demo_OLED_UNO_Hardware_SPI
  4. Demo_OLED_RaspberryPi_bcm2835_SPI
  5. Demo_OLED_RaspberryPi_python_SPI
  6. Demo_OLED_RaspberryPi_wiringPi_SPI
  7. Demo_OLED_STM32F103RCT6_Hardware_SPI
  8. Demo_OLED_STM32F103RCT6_Software_SPI
  9. Demo_OLED_STM32F103ZET6_Hardware_SPI
  10. Demo_OLED_STM32F103ZET6_Software_SPI
  11. Demo_OLED_STM32F407ZGT6_Hardware_SPI
  12. Demo_OLED_STM32F407ZGT6_Software_SPI
  13. Demo_OLED_STM32F429IGT6_Hardware_SPI
  14. Demo_OLED_STM32F429IGT6_Software_SPI
  15. Demo_OLED_STC12C5A60S2_Hardware_SPI
  16. Demo_OLED_STC12C5A60S2_Software_SPI
  17. Demo_OLED_STC89C52RC_Software_SPI
