1.3inch IIC OLED Module SKU:MC130GX

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN



产品图片

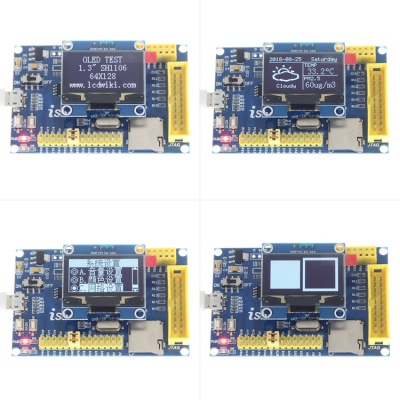

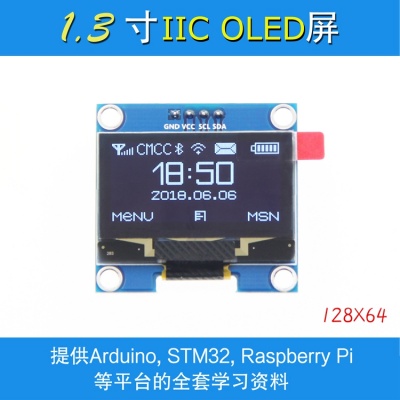

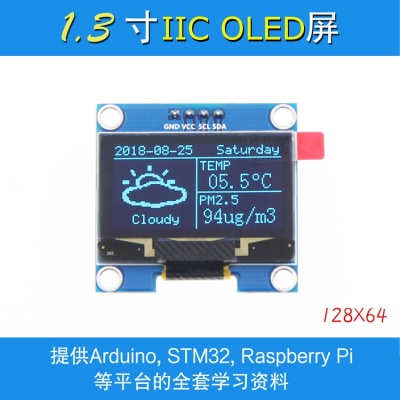

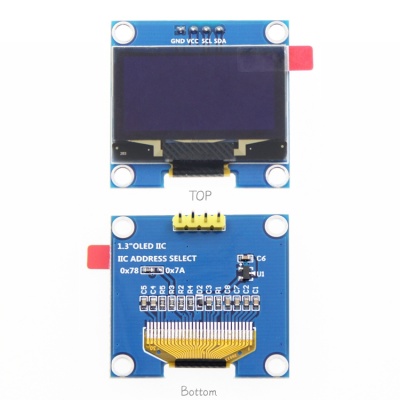

1.3-OLED-IIC-GND-main-4.jpg 1.3-OLED-IIC-GND-main-3.jpg 1.3-OLED-IIC-GND-2pin.jpg 1.3-OLED-IIC-GND-4pin-White.jpg

产品介绍

  • 1.3寸OLED屏,支持黑白或黑蓝双色显示
  • 128x64分辨率,显示效果清晰,对比度高
  • 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
  • 宽电压供电(3V~5V),兼容3.3V和5V逻辑电平,无需电平转换芯片
  • 采用IIC总线,只需几个IO即可点亮显示
  • 超低功耗:正常显示仅为0.06W(远低于TFT显示屏)
  • 军工级工艺标准,长期稳定工作
  • 提供丰富的STM32、C51、Arduino、Raspberry Pi以及MSP430平台示例程序
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 白色/蓝色
SKU MC130GW/MC130GB
尺寸 1.3(inch)
类型 OLED
驱动芯片 SH1106
分辨率 128*64 (Pixel)
模块接口 IIC interface
有效显示区域(AA区) 29.42x14.7(mm)
触摸屏类型 无触摸屏
触摸IC 无触摸IC

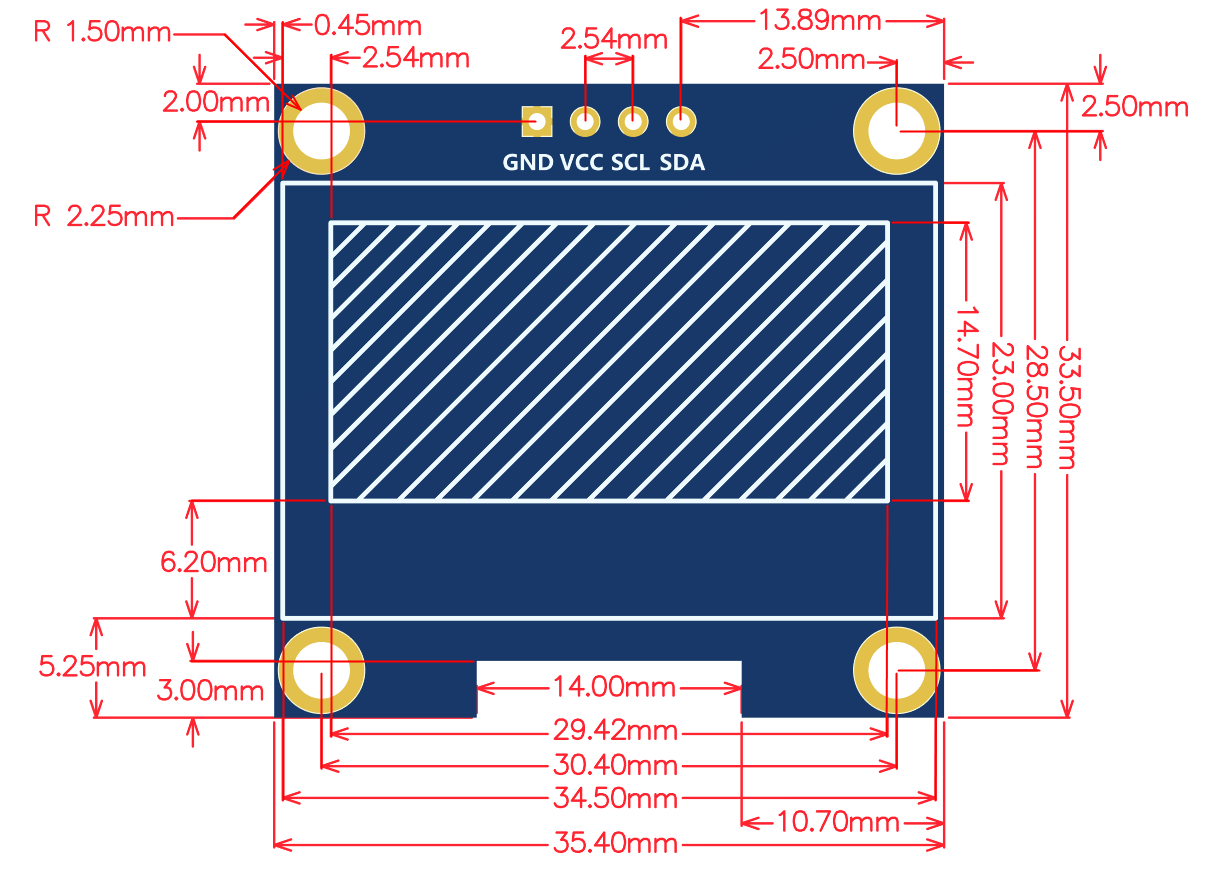

模块PCB底板尺寸 33.50x35.40(mm)
视角 >160°
工作电压 3.3V~5V
工作温度 -20℃~60℃
存储温度 -30℃~70℃
功耗 待定
产品重量(含包装) 10(g)

接口定义

MC130GX-001.png MC130GX-002.png

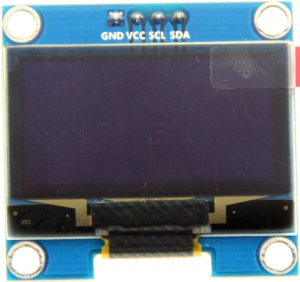

图1. 模块引脚丝印图 图2. 模块背面图


注意:

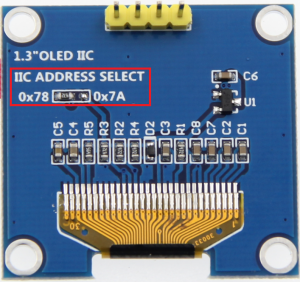

1、本模块支持IIC从设备地址切换(如图2红框内所示),具体说明如下:
A、焊接0x78一侧电阻,断开0x7A一侧,则选择0x78从设备地址(默认);
B、焊接0x7A一侧电阻,断开0x78一侧,则选择0x7A从设备地址;
2、硬件切换了IIC从设备地址,软件上也要做相应的修改,具体修改方法见测试程序说明文档或者用户使用说明文档;
序号 模块引脚 引脚说明
1 GND OLED显示模块电源地
2 VCC OLED显示模块电源正(3.3V/5V)
3 SCL OLED显示模块IIC总线时钟信号
4 SDA OLED显示模块IIC总线数据信号
