0.96inch SPI OLED Module

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


产品图片

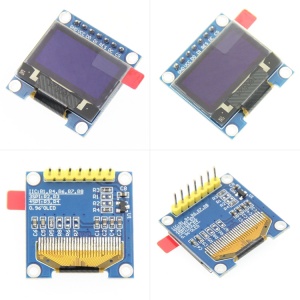

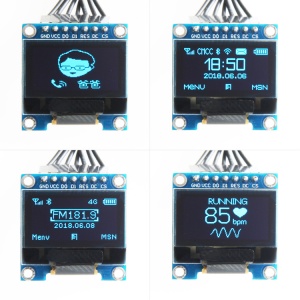

0.96-OLED-7pin-main-30.jpg 0.96-OLED-7pin-20.jpg 0.96-OLED-7pin-blue-2.jpg

产品介绍

  • 0.96寸OLED屏,支持黑白、黑蓝或者黄蓝双色显示
  • 128x64分辨率,显示效果清晰,对比度高
  • 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
  • 宽电压供电(3V~5V),兼容3.3V和5V逻辑电平,无需电平转换芯片
  • 默认为4线制SPI总线,可以选择3线制SPI总线或者IIC总线
  • 超低功耗:正常显示仅为0.06W(远低于TFT显示屏)
  • 军工级工艺标准,长期稳定工作
  • 提供丰富的STM32、C51、Arduino、Raspberry Pi以及MSP430平台示例程序
  • 提供底层驱动技术支持

产品参数

名称 参数
显示颜色 白色、蓝色、黄蓝双色
SKU MSP096B

MSP096W

MSP096Y

尺寸 0.96(inch)
类型 OLED
驱动芯片 SSD1306
分辨率 128*64 (Pixel)
模块接口 3-line、4-line SPI、IIC interface
有效显示区域(AA区) 21.744x10.864 (mm)
触摸屏类型 无触摸屏
触摸IC 无触摸IC

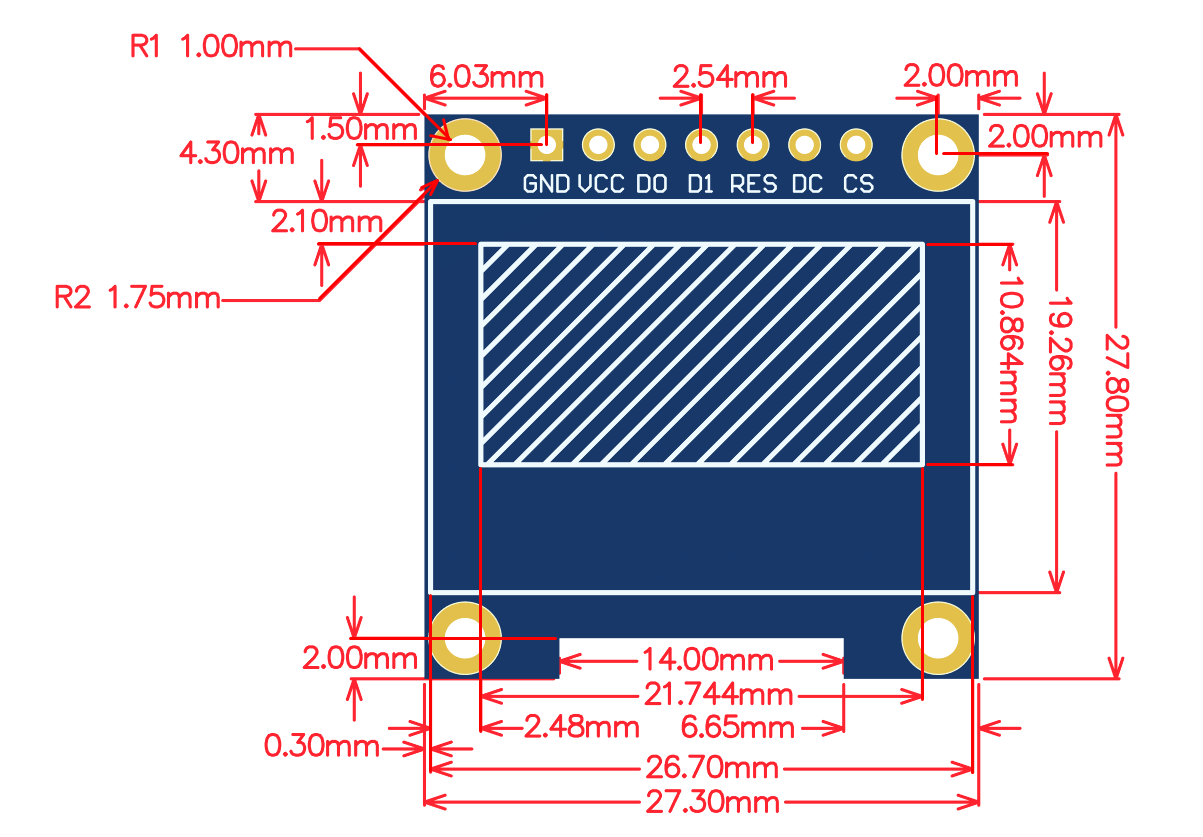

模块PCB底板尺寸 27.3x27.8 (mm)
视角 >160°
工作电压 3.3V~5V
工作温度 -20℃~60℃
存储温度 -30℃~70℃
功耗 待定
产品重量(含包装) 8(g)

接口定义

MSP096X-001.png MSP096X-002.png

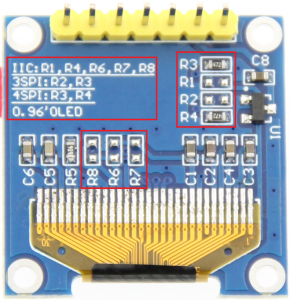

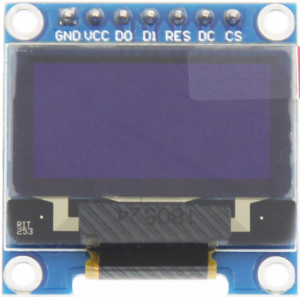

图1. 模块引脚丝印图 图2. 模块背面图


注意:

1、本模块支持IIC、3线制SPI以及4线制SPI接口总线模式切换(如图2红框内所示),具体说明如下:
A、使用4.7K电阻只焊接R3R4,则选择4线制SPI总线接口(默认);
B、使用4.7K电阻只焊接R2R3,则选择3线制SPI总线接口;
C、使用4.7K电阻只焊接R1R4R6R7R8,则选择IIC总线接口;
2、接口总线模式切换后,需要选择相应配套的软件和相应的接线引脚(如图1所示),模块才能正常运行。相应的接线引脚说明如下:
A、选择4线制SPI总线接口,所有的引脚都需要使用
B、选择3线制SPI总线接口,只有DC引脚不需要使用(可以不接),其他引脚都需要使用;
C、选择IIC总线接口,只需要使用GNDVCCD0D1这四个引脚,同时将RES接高电平(可以接VCC),DCCS接电源地;
序号 模块引脚 引脚说明
1 GND OLED电源地
2 VCC OLED电源正(3.3V~5V)
3 D0 OLED SPI和IIC总线时钟信号
4 D1 OLED SPI和IIC总线数据信号
5 RES OLED复位信号,低电平复位(选择IIC总线时,该引脚需要接高电平(可以接VCC))
6 DC OLED命令/数据输入选择信号,高电平:数据,低电平:命令

(选择3线制SPI总线时,该引脚不需要使用(可以不接);选择IIC总线时,该引脚需要接电源地)

7 CS OLED片选信号,低电平使能(选择IIC总线时,该引脚需要接电源地)
