0.96inch IPS Module
来自LCD wiki

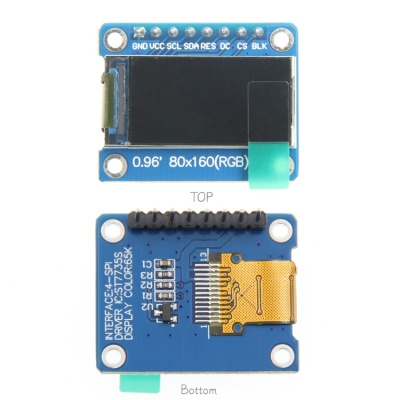

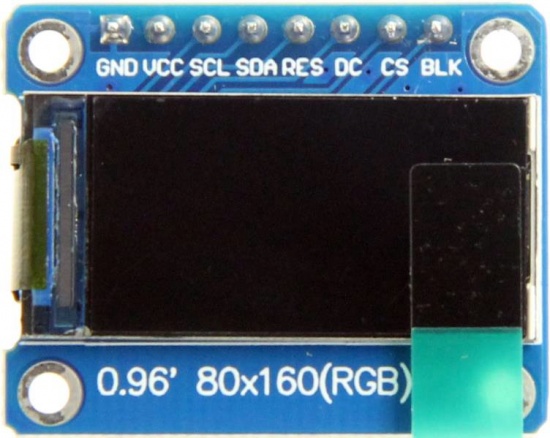

产品图片
产品介绍
- 0.96寸IPS彩屏，80X160分辨率
- IPS全视角面板，超宽可视范围
- 采用4线制SPI串行总线，只需几个IO即可点亮

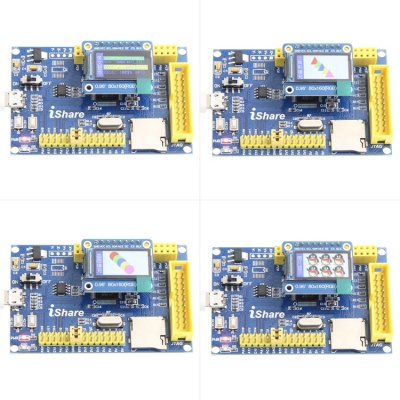

- 提供丰富的STM32和C51示例程序
- 军工级工艺标准,长期稳定工作
- 提供底层驱动技术支持
产品参数
| 名称 | 参数 |
| SKU | MSP0961 |
| 尺寸 | 0.96(inch) |
| 面板材质 | IPS全视角 |
| 驱动芯片 | ST7735S |
| 分辨率 | 160*80 (Pixel) |
| 显示接口 | 4-line SPI interface |
| 触摸类型 | 无触摸 |
| 有效显示区域(AA区) | 10.80x21.70 (mm) |
| 模块PCB底板尺寸 | 30.00x24.04 (mm) |
| 工作温度 | -10℃~60℃ |
| 功耗 | TDB |
| 产品重量（含包装） | 8g |
接口定义
| 序号 | 引脚标号 | 说明 |
| 1 | GND | 液晶屏电源地 |
| 2 | VCC | 液晶屏电源正(3.3V) |
| 3 | SCL | 液晶屏SPI总线时钟信号 |
| 4 | SDA | 液晶屏SPI总线写数据信号 |
| 5 | RES | 液晶屏复位控制信号（低电平复位） |
| 6 | DC | 液晶屏寄存器/数据选择控制信号（低电平：寄存器，高电平：数据） |
| 7 | CS | 液晶屏片选控制信号（低电平使能） |
| 8 | BLK | 液晶屏背光控制信号（高电平点亮，如不需要控制，请接3.3V） |
产品文档
- 0.96寸4-lin4-SPI_IPS模块用户手册
- 0.96寸IPS屏规格书
- 0.96寸4-lin4-SPI_IPS模块尺寸图
- 0.96寸4-lin4-SPI_IPS模块原理图
- 0.96寸4-lin4-SPI_IPS模块IPS屏原理图和PCB封装库
- 驱动IC数据手册ST7735S
