0.91inch IIC OLED Module SSD1306 SKU: MC091GX
来自LCD wiki

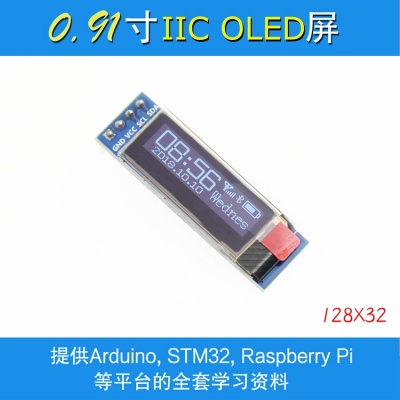

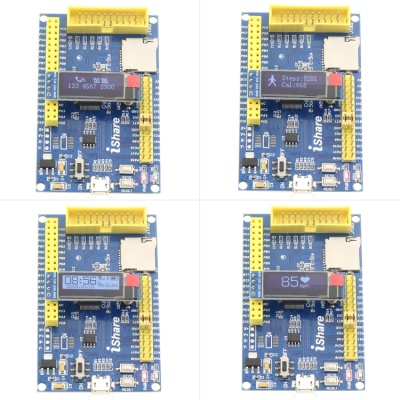

产品图片
产品介绍
- 0.91寸OLED屏，支持黑白或黑蓝双色显示
- 128x32分辨率，显示效果清晰，对比度高
- 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
- 宽电压供电（3V~5V），兼容3.3V和5V逻辑电平，无需电平转换芯片
- 采用IIC总线，只需几个IO即可点亮显示
- 超低功耗：正常显示仅为0.06W（远低于TFT显示屏）
- 军工级工艺标准,长期稳定工作
- 提供丰富的STM32、C51、Arduino、RaspberryPi示例程序
- 提供底层驱动技术支持
产品参数
| 名称 | 参数 |
| 显示颜色 | 白色/蓝色 |
| SKU | MC091GW/MC091GB |
| 尺寸 | 0.91(inch) |
| 类型 | OLED |
| 驱动芯片 | SSD1306 |
| 分辨率 | 128*32 (Pixel) |
| 模块接口 | IIC interface |
| 有效显示区域(AA区) | 22.384x5.584(mm) |
| 触摸屏类型 | 无触摸屏 |
| 触摸IC | 无触摸IC |
| 模块PCB底板尺寸 | 12.00x38.00(mm) |
| 视角 | >160° |
| 工作温度 | -20℃~60℃ |
| 存储温度 | -30℃~70℃ |
| VCC电源电压 | 3.3V~5V |
| 功耗 | 待定 |
| 产品重量（含包装） | 5g |
接口定义
| 模块标号 | 说明 |
| GND | OLED显示模块电源地 |
| VCC | OLED显示模块电源正（3.3V/5V） |
| SCL | OLED显示模块IIC总线时钟信号 |
| SDA | OLED显示模块IIC总线数据信号 |
产品文档
- 0.91寸IIC_OLED模块用户手册
- 0.91寸OLED屏规格书
- 0.91寸IIC_OLED模块尺寸图
- 0.91寸IIC_OLED模块原理图
- 0.91寸IIC_OLED模块OLED屏原理图和PCB封装库
- 驱动IC数据手册SSD1306
程序下载
参考资料
- Arduino IDE软件使用说明
- RaspberryPi GPIO库安装说明
- Python Image Library安装说明
- C51示例使用说明
- STM32示例使用说明
- PCtoLCD2002软件使用说明
- Image2Lcd软件使用说明
- 中英文取模设置
