如何在树莓派4中使用双屏显示

来自LCD wiki
跳转至: 导航搜索
语言选择(Other languages:): 中文 EN


一、电容触摸屏的设置方法

下面以电容触摸屏7inch HDMI Display-C 为例子来说明:

1.按照教程 < 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy) >,把Raspbian官方最新系统烧录到SD卡中,7inch HDMI Display-C连接到Pi4的第一个HDMI, 电脑显示器连接到第二个HDMI

2.插入SD卡,树莓派上电开机。这时就能看到两个显示屏都可以正常显示,但是显示的内容不一样,而且7inch HDMI Display-C的触摸会偏差很大。 原因是,两个显示屏现在是向右拓展显示状态。如果只当拓展显示屏来使用,这就足够了,但是如果想触摸功能也能使用,就要进行下一步的设置。

3.执行下面的命令,打开config.txt文件:

sudo nano /boot/config.txt

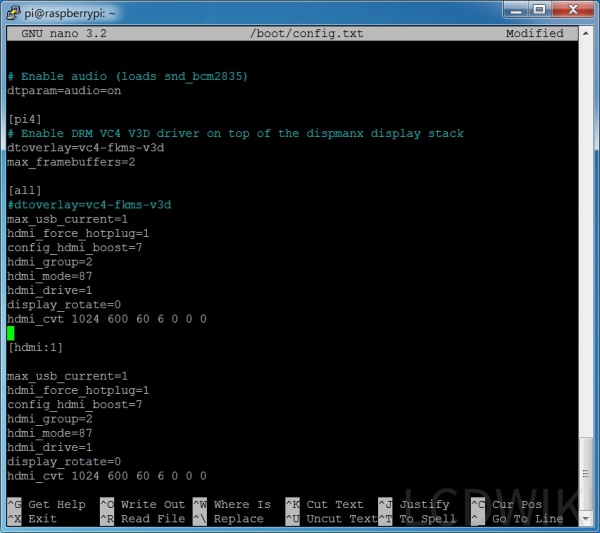

在最后面加入语句:

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

[hdmi:1]
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

(其中的两个1024 600也可以同时改为1920 1080, 800 480等常用的分辨率)

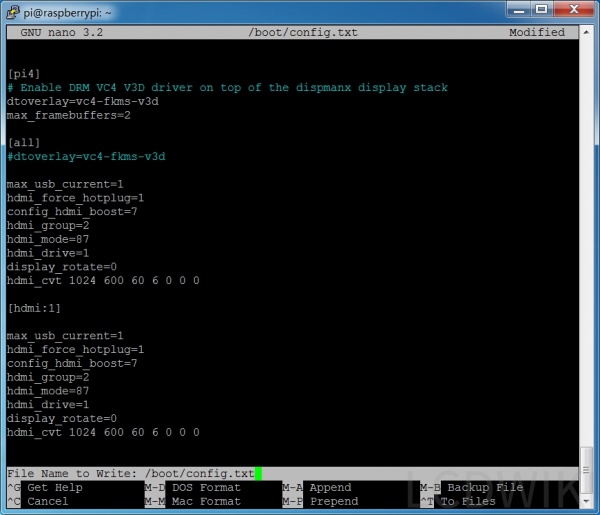

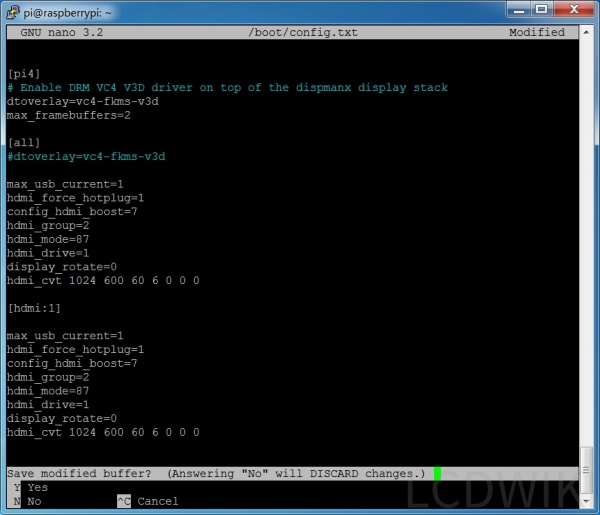

按Ctrl+X键,退出;再按Y键,保存;然后按回车键,确认保存



4.执行下面的命令,系统会重新启动:

sudo reboot

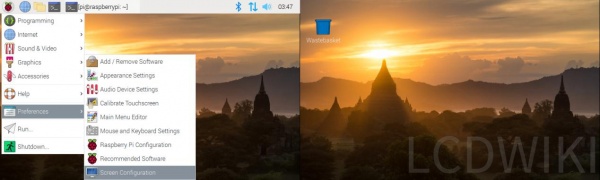

5.重新启动之后,打开Screen Configuration:

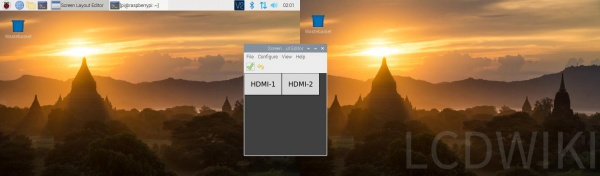

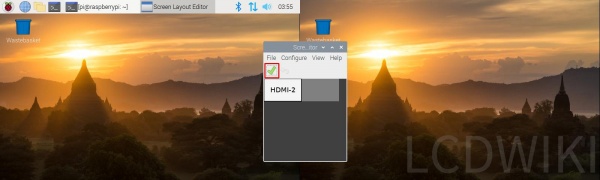

6.拖动HDMI-2与HDMI-1重合,并点击绿色的钩确认:

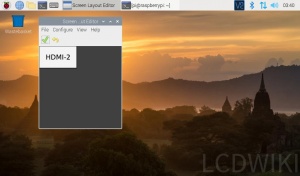

7.两个显示屏就可以复制显示同一个画面,而且触摸能正常使用:


二、电阻触摸屏的设置方法

下面以电阻触摸屏5inch HDMI Display 为例子来说明:

1.按照教程< 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)>,把Raspbian官方最新系统烧录到SD卡中,5inch HDMI Display连接到Pi4的第一个HDMI, 电脑显示器连接到第二个HDMI

2.插入SD卡,树莓派上电开机,并按照教程 < 如何安装LCD驱动(CN)> 安装5inch HDMI Display驱动。安装完驱动之后,就能看到两个显示屏都可以正常显示,但是显示的内容不一样,而且5inch HDMI Display 的触摸会偏差很大。

3.执行下面的命令,打开config.txt文件:

sudo nano /boot/config.txt

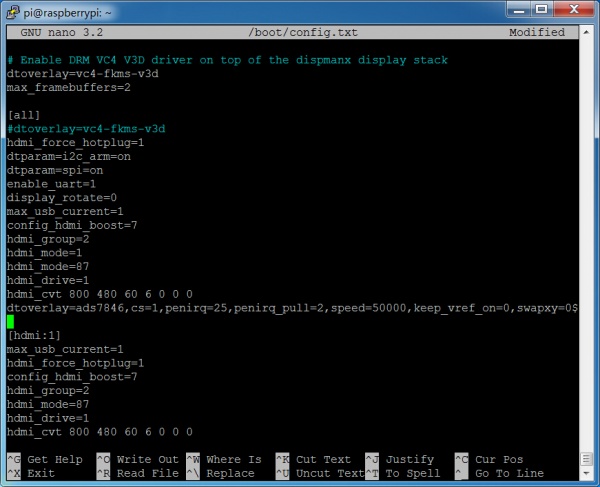

在最后面加入语句:

[hdmi:1]
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
hdmi_cvt 800 480 60 6 0 0 0


(其中的两个800 480也可以同时改为1920 1080, 1024 600等常用的分辨率)

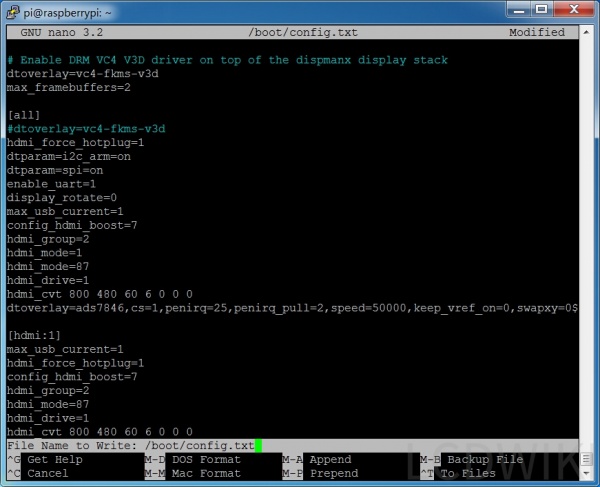

Ctrl+X键,退出;再按Y键,保存;然后按回车键,确认保存




4.执行下面的命令,系统会重新启动:

sudo reboot

后面的5,6,7步都和电容触摸屏的一样。


注意:
1. 在config.txt中的这两句是Pi4实现双屏显示的关键,一定要有。

dtoverlay=vc4-fkms-v3d
max_framebuffers=2

2.如果想触摸要准确,只能是复制显示,HDMI1HDMI2重叠,而且两个屏的分辨率一样。
